方形法兰安装式直流驱动电机结构

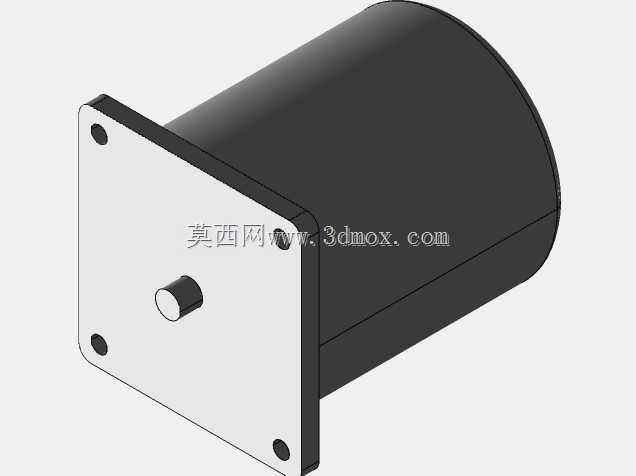

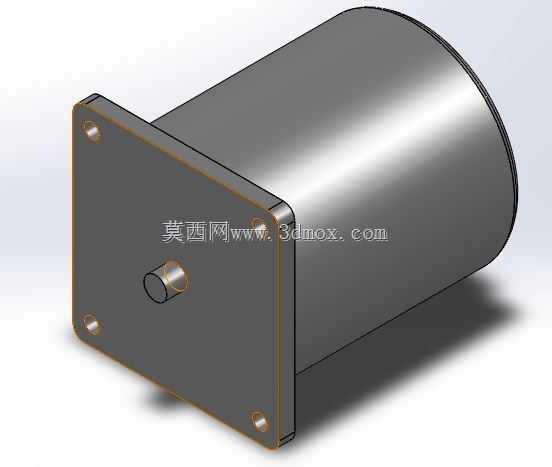

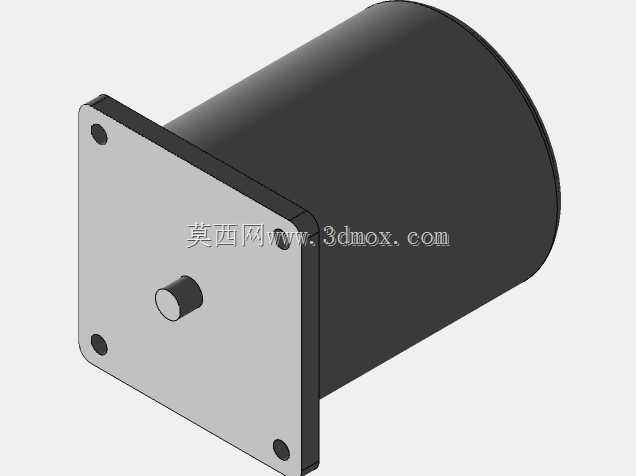

　　这款方形法兰安装的驱动类电机，在小型自动化设备、通讯配套机柜、精密传动模组中应用十分广泛，常作为执行端的动力源，为负载提供稳定的扭矩输出。从结构设计来看，前端采用方形安装法兰，四个角位预留了沉头安装孔，安装时可直接通过螺栓将电机固定在设备安装立板上，法兰端面与安装面完全贴合，能有效避免电机运行时的径向窜动，保证输出轴的同轴度精度。输出轴采用单伸式光轴设计，轴径与常规小型连轴器、同步带轮的安装孔径匹配，可直接对接传动件，无需额外做轴径适配加工，能大幅缩短设备装配的调整周期。

　　电机主体采用圆柱形机壳设计，机壳表面做光滑金属处理，既可以作为结构支撑件保护内部定子、转子绕组，也能通过金属壳体向外散出运行时产生的热量，在常规室温环境下连续运行时，机壳温度可维持在合理区间，不会因过热触发保护停机。设计阶段充分考虑了安装边界的适配性，方形法兰的边长大于圆柱机壳的外径，安装时法兰完全覆盖安装位的开孔，可避免灰尘、杂物从安装缝隙进入设备内部，同时法兰与机壳的衔接处做了圆角过渡处理，没有尖锐棱角，装配作业时不会划伤操作人员，也能减少应力集中，提升壳体的结构强度。

　　在实际选型应用中，这类电机常配套在小型通讯设备的调节机构、桌面型自动化工位的进给单元、小型输送线的驱动端，安装时需注意输出轴与被驱动件的同轴度误差控制在允许范围内，避免额外的径向力作用在输出轴上，缩短轴承的使用寿命。建模过程中完整还原了法兰安装孔位、输出轴伸出长度、机壳外径等关键安装尺寸，结构工程师在做设备整体布局时，可直接调用该模型核对安装空间，确认电机与周边结构件不存在干涉，无需反复测量实物尺寸，能有效提升整体设计效率。从结构细节来看，法兰上的沉头孔深度经过匹配设计，螺栓锁紧后头部不会高出法兰端面，不会影响电机与安装面的贴合精度，输出轴的伸出长度也经过合理设定，既保证连轴器有足够的配合长度传递扭矩，也不会因轴伸过长导致运行时出现挠性变形。
