履带式小型作业移动载具结构设计

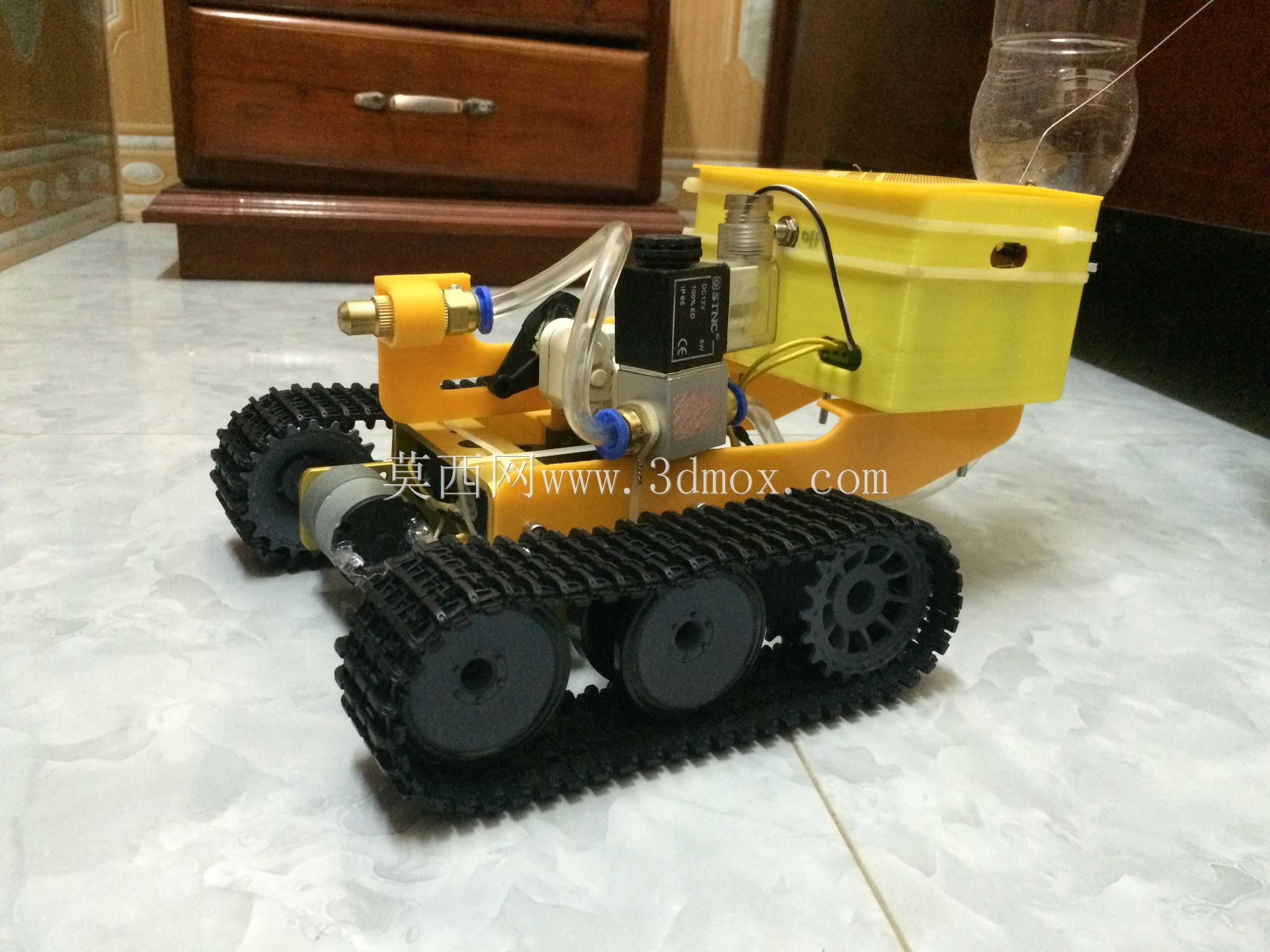

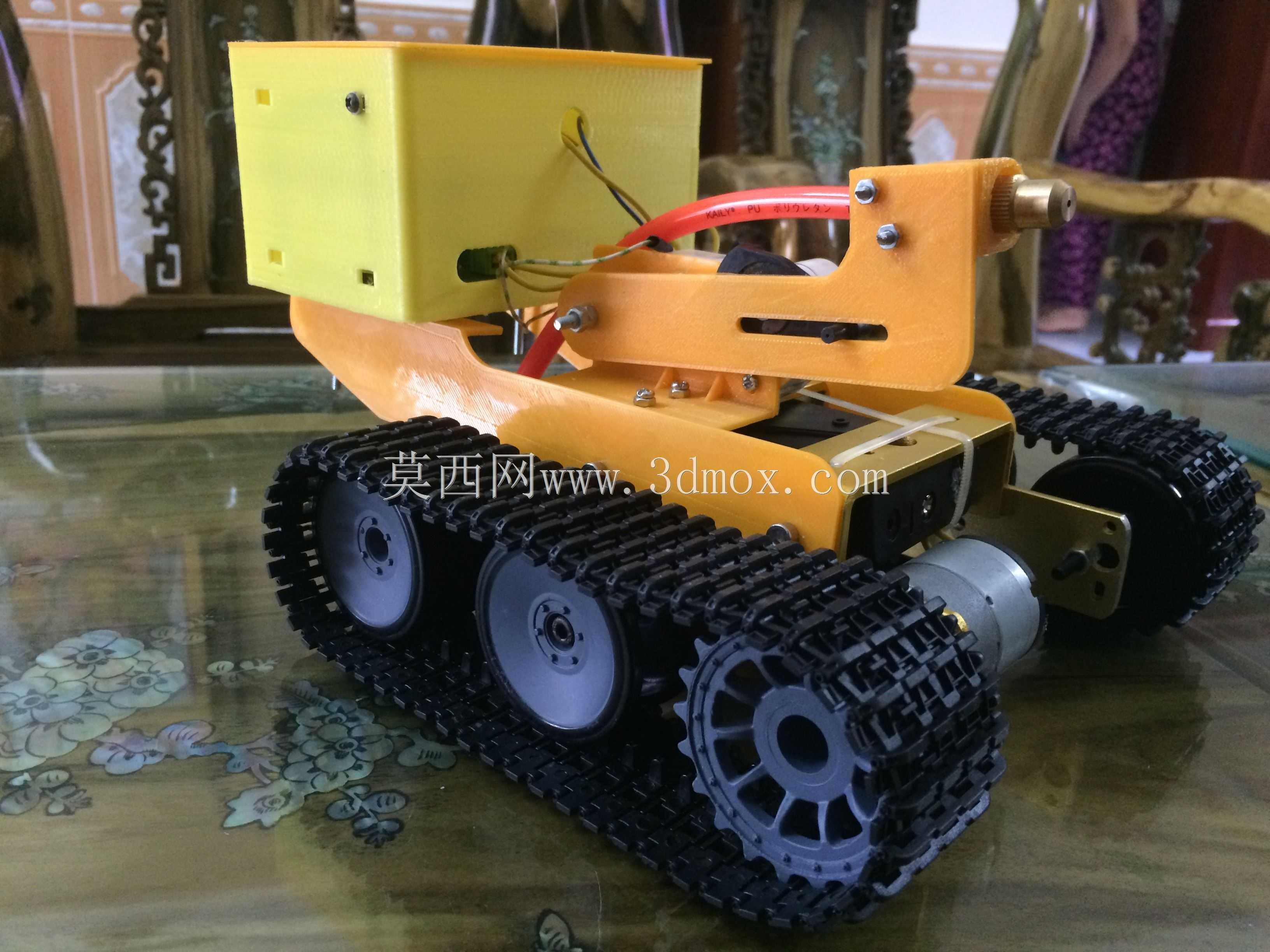

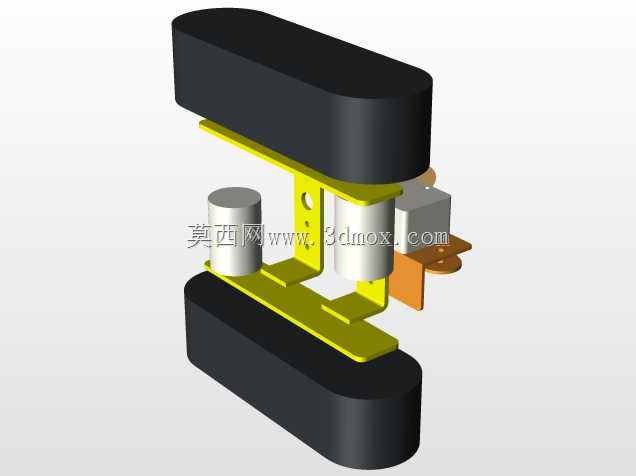

　　这款履带式小型移动载具的设计，最初面向狭小空间内的轻载作业场景，比如室内管道周边巡检、小型工件的短距离转运、桌面级实验场景的搭载作业，区别于轮式移动结构，履带行走方案能更好适配瓷砖缝隙、轻微起伏的地毯、小坡度斜面等非平整地面，不会出现轮式结构容易打滑、越障能力不足的问题。从结构布局来看，双侧履带采用独立的负重轮排布，每侧设置三个负重轮配合驱动轮张紧履带，履带节距选用小尺寸规格，保证行走过程中接地比压足够小，不会对作业接触面造成压痕，驱动轮内置的传动腔预留了标准电机安装位，可根据负载需求选配不同扭矩的微型直流电机，不需要额外修改安装孔位。载具上部的搭载区域做了分区设计，黄色箱体部分为预留的储液或储物舱，可根据作业需求装载清洗液、

　　检测试剂或者小型工具，旁边的气动组件安装位设置了标准快插接头接口，可直接外接微型气泵实现吹气、小型吸附作业，气路走线沿载具侧边的线槽排布，避免行走过程中管线被履带剐蹭。设计过程中优先控制了整体的安装边界，整车宽度控制在150mm以内，长度不超过220mm，高度不含上部搭载件为120mm，可顺利通过常规室内家具下方的空隙、直径200mm的管道入口，底盘离地间隙设置为15mm，既能越过直径10mm以内的地面障碍物，又不会因为重心过高导致爬坡时侧翻。结构件的连接全部采用标准M3螺丝孔位，上部搭载平台预留了纵横两个方向的安装槽，可根据不同作业需求快速更换搭载模块，不需要重新加工底盘结构，履带张紧结构设计在驱动轮侧，

　　通过调节驱动轮的固定位置即可调整履带张紧度，日常维护不需要拆解整个底盘。气路组件的安装座做了减震处理，在气泵工作时可缓冲振动，避免振动传递到履带部分影响行走稳定性，载具前部预留了传感器安装位，可加装红外避障模块、微型摄像头实现自主行走作业，整体结构没有复杂的异形曲面，大部分结构件可通过3D打印直接制作，装配公差控制在0.2mm以内，不需要二次打磨修配即可完成组装。
