VRXF系列直角轴蜗轮蜗杆传动箱体

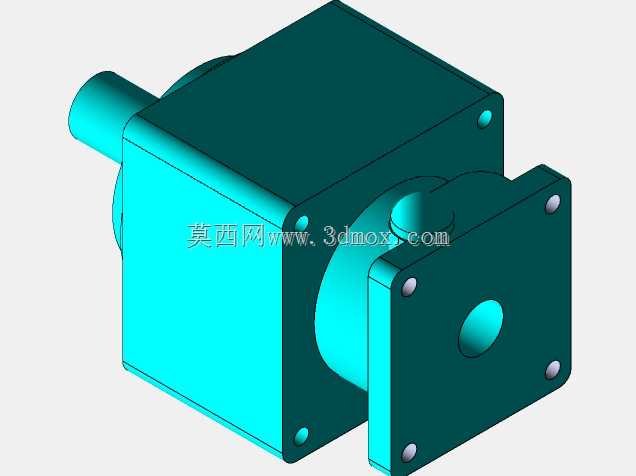

　　这款直角轴传动箱体主要适配小功率伺服、步进电机的直角转向减速场景，常见于3C自动化装配线的工位转向驱动、小型输送线的端部动力换向、包装机械的卷膜机构传动这类对安装空间有严格限制的工位，能在不额外增加传动链路长度的前提下，完成动力的90度转向输出，同时匹配对应减速比放大输出扭矩，匹配负载端的转速扭矩需求。从结构设计来看，箱体采用一体式方箱铸铝壳体结构，输入侧带标准法兰安装位，可直接与NEMA23、NEMA34规格的伺服或步进电机端面贴合定位，止口尺寸做了公差适配，能保证电机轴与箱体内蜗杆的同轴度，避免装配后出现偏载磨损的问题。输出轴采用单轴伸实心轴设计，轴径、键槽尺寸匹配常规小型负载的连接需求，可直接通过键连接同步带轮、

　　链轮或者联轴器，不需要额外做轴转接结构。设计阶段优先考虑了安装边界的适配性，箱体六个端面的安装孔位做了对称布局，除了输入侧的法兰安装位，箱体背面、底面都预留了螺纹安装孔，支持卧式、立式、侧装多种安装姿态，能适配不同设备机架的安装空间，不需要额外加工转接板。内部传动采用蜗轮蜗杆啮合结构，具备反向自锁特性，在垂直升降类的小负载工位使用时，可避免断电后负载下坠的风险，不需要额外加装制动机构。壳体的壁厚做了均匀化处理，既保证了啮合传动时的结构刚性，抑制蜗轮蜗杆啮合产生的振动，也控制了整体重量，适合在移动工位、轻型设备上搭载。输出端的法兰凸台做了定位止口设计，可直接对接负载端的设备面板，保证输出轴与负载输入端的同轴度，减少轴系的径向负载，

　　延长轴承和蜗轮副的使用寿命。箱体边角做了圆角过渡处理，避免装配过程中锐边划伤操作人员，同时也减少了铸造过程中的应力集中问题。在选型适配时，可直接根据安装孔位尺寸、轴伸长度确认安装边界，输入侧的法兰止口、孔位分布完全匹配标准小型电机的安装尺寸，不需要对电机端做任何改造即可完成装配，能大幅缩短设备改型、调试的周期。
