旋钮式保险丝座FH011B结构设计

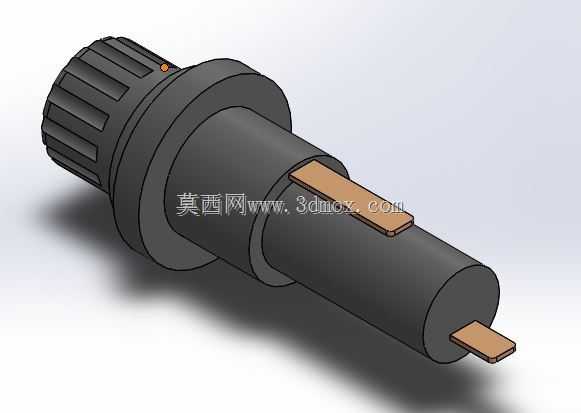

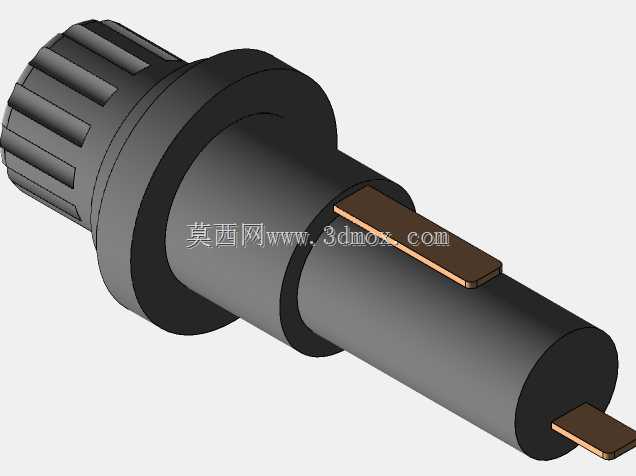

　　这款旋钮式保险丝座主要应用于通讯设备、工业控制机柜、低压配电回路的过流保护场景，在通讯基站电源模块、工控机供电回路、小型仪器仪表的供电输入端都能见到这类部件的身影，核心作用是承载熔断型保险丝管，当回路电流超过额定阈值时，内部保险丝熔断切断电路，避免后端精密电子元件因过流烧毁，同时旋钮式的结构设计支持操作人员无需借助额外工具，徒手即可完成保险丝的更换操作，大幅降低现场运维的操作门槛。从结构设计逻辑来看，整体采用同轴阶梯轴式布局，头部的滚花旋钮段做了周向等距的防滑齿结构，增大手指拧动时的接触摩擦力，即便是运维人员佩戴薄型劳保手套也能顺利施力拧开，不会出现打滑脱手的情况；旋钮与主体衔接处做了凸缘限位结构，

　　安装时该凸缘可贴合安装面板的外侧表面，配合尾部的卡扣结构实现面板式快速固定，无需额外加装固定螺母，能有效压缩装配工序的耗时。中部的筒体段是容纳保险丝管的核心腔体，内径尺寸匹配常规5*20mm规格的玻璃管保险丝，腔体内壁做了导向倒角，更换保险丝时可直接将熔丝顺着腔体推入，无需刻意对准即可顺利就位，避免装配时卡滞。尾部伸出的两个平行插片是电路连接端，插片厚度与宽度适配标准2.8mm规格的快接端子，接线时直接将端子压接在导线上后插合即可完成电气连接，无需焊接作业，适配批量生产线的装配节奏。安装边界方面，整体轴向长度适配1-2mm厚度的设备面板，面板开孔直径匹配筒体段外径，插片中心距符合行业通用接线间距，可直接兼容现有同规格产品的安装位，

　　替换旧件时无需重新开孔或改接线束，能直接完成原位替换。结构上还做了防呆设计，插片的长度存在细微差异，可避免接线时正负极接反的问题，旋钮顶部预留的标识点可对应面板上的导通、断开标识，方便运维人员直观判断当前保险丝座的锁紧状态，避免出现旋钮未拧到位导致的接触不良、通电打火等隐患。筒体与旋钮的衔接处做了间隙配合公差控制，既保证旋钮转动时的顺畅度，又能避免间隙过大导致灰尘、水汽进入腔体内部，提升在多尘、轻度潮湿的工业现场环境下的运行可靠性。
