通讯设备配套菱形安装结构组件设计

　　这类菱形结构组件主要应用在户外通讯基站的信号转接模块、工业现场通讯网关的安装固定场景中，日常做设备结构选型时，经常会碰到需要在有限安装空间内兼顾防护与走线空间的需求，这类构件的设计刚好适配这类场景。从实际使用角度看，两种不同结构的菱形构件分别承担不同功能，封闭款的AT-465-M主要作为模块内置防护壳体，内部预留的空腔可以容纳小型通讯信号处理电路板，侧壁的厚度经过核算，能够满足IP54防护等级下的抗冲击要求，日常安装在通讯机柜内部时，不会因为相邻设备的布线拉扯出现壳体变形。镂空款的AT-465-B则作为走线固定架使用，中间的菱形镂空区域可以同时穿过3-4根直径6mm的通讯屏蔽线，边缘做了R1.2的圆角处理，

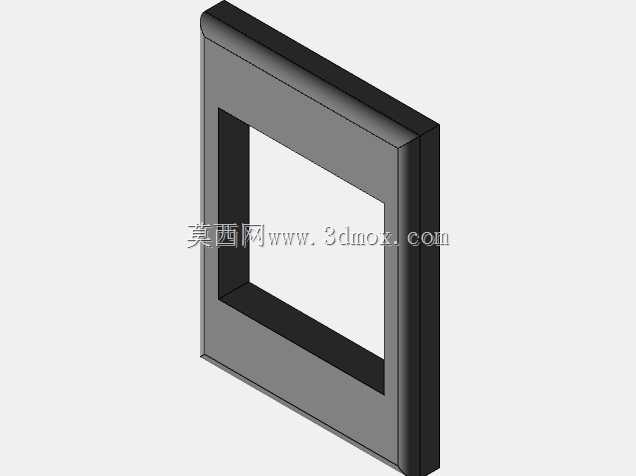

　　避免长期使用过程中割破线缆绝缘层，在现场布线时可以直接通过卡扣和相邻的安装框架卡接，不需要额外打固定孔，能大幅缩短现场施工的装配时间。设计过程中首先考虑的是安装边界的适配性，两款构件的外部菱形轮廓尺寸完全一致，对边距离为42mm，对角最大距离为58mm，安装时可以通用同一款固定支架，不需要为不同功能的构件单独开模做安装座，能有效降低配套配件的备货种类。壳体的壁厚统一设置为1.8mm，采用ABS注塑成型的工艺即可满足强度要求，相邻构件拼接时的配合间隙控制在0.15mm，既可以保证拼接后没有明显缝隙，也不会因为公差累积出现装配卡滞的问题。配套的边框式安装件AT-207主要作为面板固定框使用，内侧的卡槽刚好可以卡入菱形构件的侧边，

　　安装在通讯设备的外壳面板上时，只需要在面板上开出对应尺寸的菱形开孔，将固定框从外侧卡入后再装入内部构件，就能完成整个模块的面板装配，不需要额外使用螺丝固定，日常维护拆卸时直接从内侧顶出构件即可，大幅提升后期运维的效率。在结构强度校核阶段，针对构件的侧边受力做了模拟验证，当侧边承受15N的垂直压力时，变形量不超过0.2mm，完全满足通讯设备运输、安装过程中的抗挤压要求，同时构件的边角位置都做了小角度的倒角处理，避免装配过程中划伤操作人员的手部，也能减少注塑过程中应力集中导致的边角开裂问题。这类结构组件还可以根据实际使用场景调整内部的安装柱位置，如果需要搭载不同尺寸的通讯电路板，只需要调整壳体内侧的定位柱高度和位置，不需要修改外部的整体轮廓，就能适配不同功能的通讯模块，具备很强的衍生适配能力，在小型工业通讯终端、室内信号分布设备的结构设计中都可以直接复用这类结构方案，减少重复设计的工作量。
