200W伺服驱动器三维结构设计

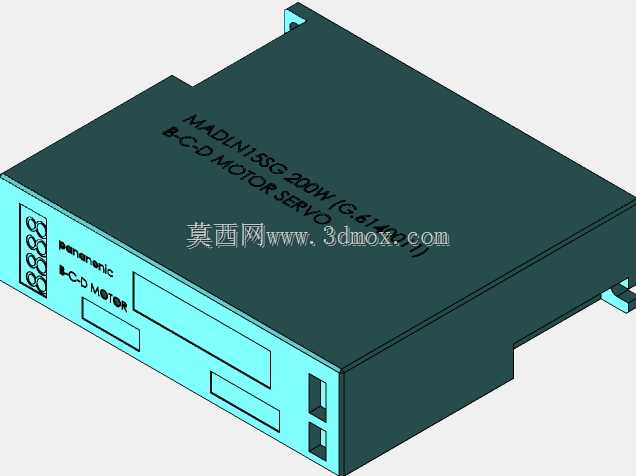

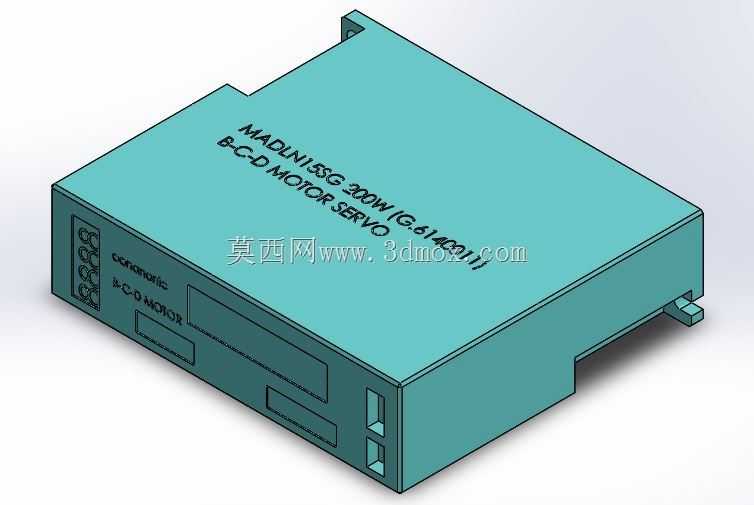

　　在自动化产线的运动控制单元搭建中，小功率伺服驱动单元是衔接上位控制指令与伺服电机执行动作的核心枢纽，本次呈现的200W规格伺服驱动结构，针对桌面级自动化设备、小型机械手、精密送料机构这类安装空间紧凑的应用场景做了结构适配。从实际工程落地的角度看，这类驱动单元需要兼顾电气元件布局的散热需求、现场安装的固定便利性，以及接线操作的人机友好性，建模过程中完全参照实物的安装边界做了尺寸还原，壳体侧边预留的固定耳带有标准安装孔位，可直接适配常见的电控柜内导轨安装或者面板螺丝固定两种方式，安装孔的中心距、沉孔深度都做了精准复刻，避免选型安装时出现孔位不匹配的问题。壳体表面的标识区域做了凹凸结构处理，对应实物上的参数印刷位，

　　侧面的接口区域按照实际接插件的尺寸预留了开口，包括动力线接口、编码器反馈接口、通讯接口的位置都和实物完全一致，结构设计时考虑了壳体内部的PCB板安装空间，上下壳体的卡扣配合位置、螺丝固定柱的高度都做了合理排布，既保证壳体拼接后的结构强度，也不会占用内部电气元件的安装空间。从功能特性上看，这款200W驱动单元适配同功率段的低压伺服电机，可实现位置、速度、转矩三种控制模式，在3C产品组装、小型包装设备、精密检测工位这类需要精准位置控制的场景中，能够稳定输出驱动信号，保障电机的运行精度。建模时对壳体的散热筋结构做了细节还原，侧边的通风开槽位置对应内部功率元件的发热区域，可在设备运行时辅助空气流通带走热量，避免长时间运行出现过热保护。

　　壳体的边角做了圆角过渡处理，既符合工业产品的安全设计规范，也能避免安装接线时划伤操作人员。整个模型的结构拆分逻辑完全按照实际产品的装配关系搭建，上下壳体、接口挡板、固定耳的配合间隙都参照实物的装配公差做了设置，可直接用于电控柜的布局干涉检查、设备整体的三维方案展示，也能作为同类型驱动产品结构设计的参考样本，帮助结构工程师快速完成电控部分的布局规划，减少前期方案设计时的建模工作量，在做设备整体BOM统计时，也能直接提取模型的外形尺寸参数，核算电控柜的内部安装空间，提前规避安装干涉、接线空间不足这类常见的工程问题。
