重型电缆施工作业用滚轮架结构设计

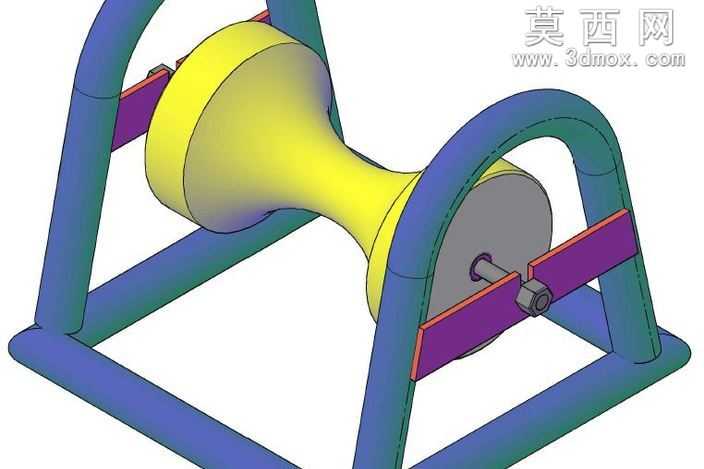

本滚轮架三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，从底部支撑框架到滚轮组件、侧部固定结构均按照实际工装的尺寸比例进行1:1还原，确保模型可直接用于后续的结构校验与生产参考。模型渲染阶段采用差异化材质区分不同功能部件：底部承托框架与两侧弧形支撑臂赋予哑光金属蓝材质，还原钢制构件经防锈喷涂处理后的表面质感，材质参数调整为低反光、高粗糙度，匹配工业工装长期户外作业的磨损质感；中部的导向滚轮赋予亮面黄材质，模拟工程塑料或包胶滚轮的表面特性，适当调高反光度以体现滚轮工作面的光滑属性，减少电缆拖动时的摩擦阻力；侧部的固定挡板赋予紫铜色金属材质，还原耐磨垫板的金属质感，转轴与锁紧螺母则采用深灰金属材质，区分标准紧固件与主体结构的材质差异。结构设计上，底部采用矩形闭环框架作为整体承力基础，保证放置时的稳定性，避免电缆拖动过程中架体发生侧翻；两侧向上延伸的弧形支撑臂形成对称的承托结构，将滚轮组件架空至合适作业高度，匹配重型电缆敷设时的进线角度；中部滚轮采用中间收窄的腰鼓型曲面设计，可自动对中电缆位置，避免电缆在拖动过程中从滚轮侧边滑脱；侧部挡板通过螺栓与支撑臂锁紧，既可以对滚轮的轴向位置进行限位，也可根据不同直径的电缆需求调整滚轮的安装间隙，适配多规格重型电缆的作业需求。设计思路围绕重型电缆作业的实际工况展开，重点考量承重能力、导向稳定性与拆装便捷性，整体结构无冗余部件，各受力部位均做了圆弧过渡处理避免应力集中，滚轮与转轴之间预留合理的转动间隙，保证滚轮转动顺畅无卡滞，可有效降低电缆敷设过程中的拖拽阻力，减少电缆外层绝缘皮的磨损，适配电力施工、线缆布设等场景下的重型电缆承托导向需求，模型装配逻辑清晰，各部件可单独导出用于工程出图或加工生产参考。
