通讯设备内置锁定式U型安装板结构

　　该结构件主要应用于小型手持通讯终端的内部模组固定场景，作为核心PCB板的承载锁定部件，承担板件定位、抗冲击防护、装配限位的多重作用，是手持通讯设备内部装配体系中保障电路模组稳定性的关键结构。从实际使用场景来看，这类锁定U板多适配6英寸级别的手持通讯终端，在设备跌落、振动、温度循环变化的工况下，能够避免核心电路板出现位移、焊点松脱、接插件接触不良等问题，保障通讯信号传输的稳定性。

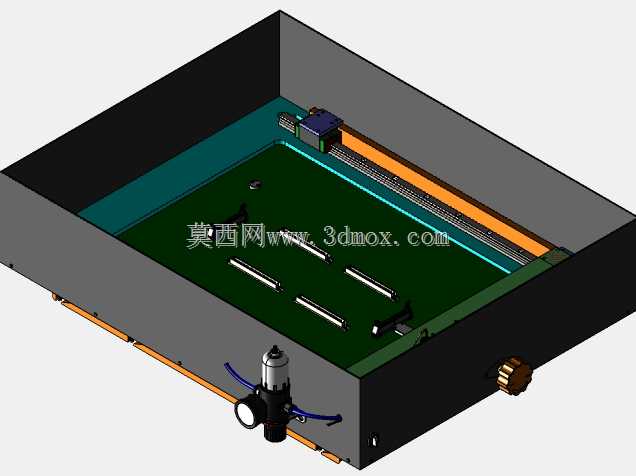

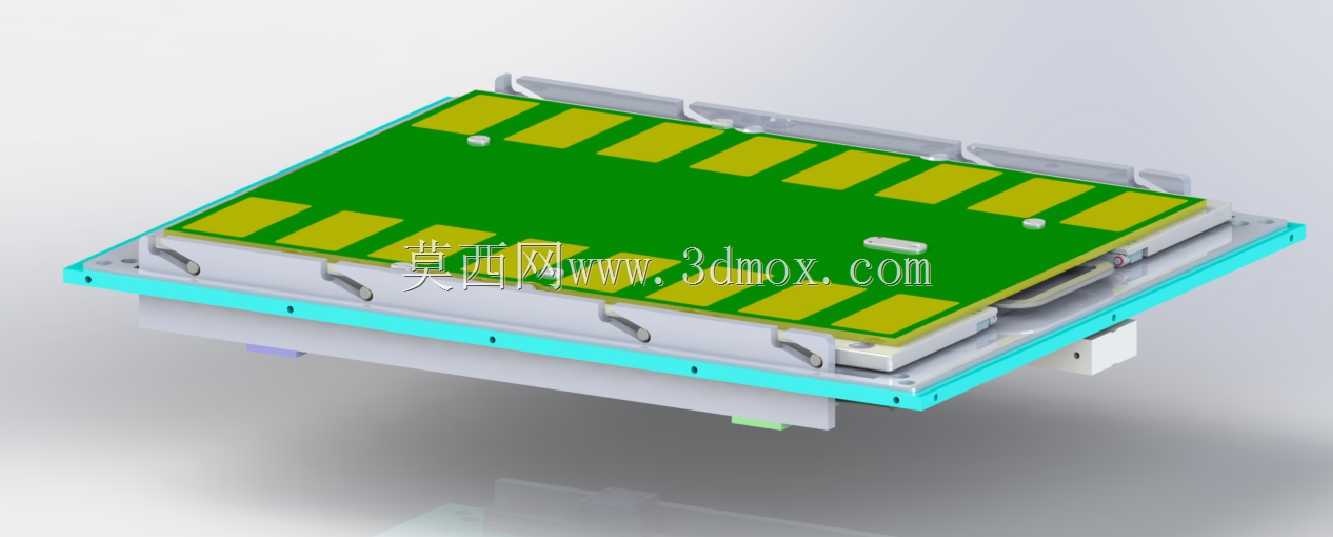

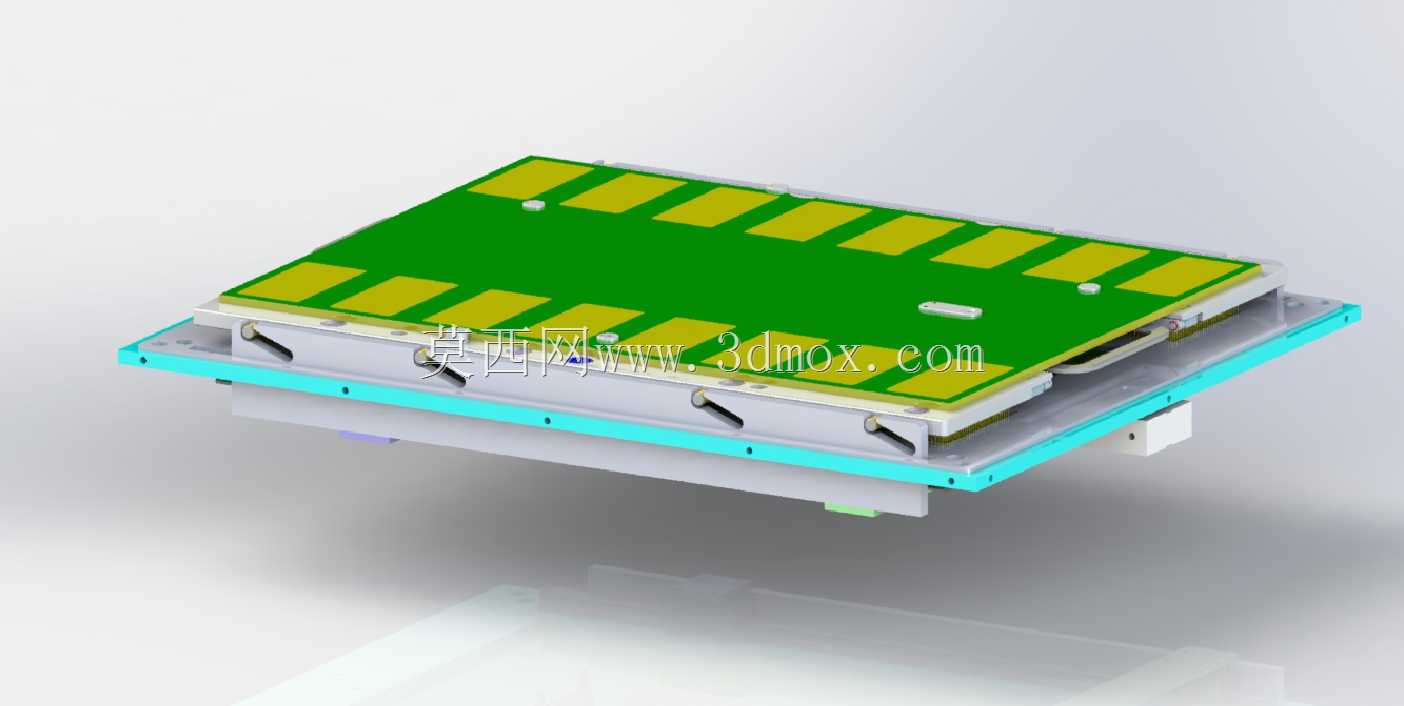

　　设计层面采用U型围边+底部承载的一体化结构思路，底部承载面预留了PCB板的定位凸点与避让槽，对应电路板上的贴片元件、接插件位置做了精准的下沉避让，避免装配时元件受压损坏；侧边的U型围边高度经过严格核算，刚好覆盖PCB板的边缘厚度，围边上均匀分布的弹性卡扣采用悬臂式结构设计，卡扣的扣合量控制在0.3-0.5mm区间，既能够保证PCB板装入后卡扣自动锁止，不会出现松脱，又不会因为扣合量过大导致电路板边缘受力变形。围边外侧设置的多个安装耳位，对应终端中框的固定柱位置，每个耳位上都预留了螺丝过孔与定位柱避让位，装配时可以先将PCB板卡入U板锁定，再将整个组件通过螺丝固定到终端中框上，大幅提升装配效率，减少生产线的装配工序耗时。

　　从安装边界来看，该U板的整体外形尺寸适配终端内部的预留安装空间，底部承载面的平面度控制在0.1mm以内，保证PCB板装配后不会出现翘曲；板体边缘做了0.2mm的倒角处理，避免装配过程中刮伤电路板的阻焊层或是操作人员的手部；U板底部还预留了散热间隙，在PCB板与终端后盖之间形成1.2mm的空气流通层，帮助电路板上的功率元件散发热量，避免长时间工作时热量堆积导致元件性能下降。结构上还在对应电路板射频模块的位置做了无金属遮挡的开窗设计，避免金属结构对射频信号造成屏蔽，保障通讯信号的收发灵敏度。卡扣的位置排布避开了电路板上的走线密集区，防止卡扣长期压迫电路板导致内层走线断裂，每个卡扣的根部都做了R0.5的圆角过渡，减少应力集中，提升卡扣的抗疲劳寿命，经过反复拆装测试，卡扣的使用寿命能够满足终端生产装配与后期维修拆装的需求。
