Backshells圆形连接器电缆夹结构设计

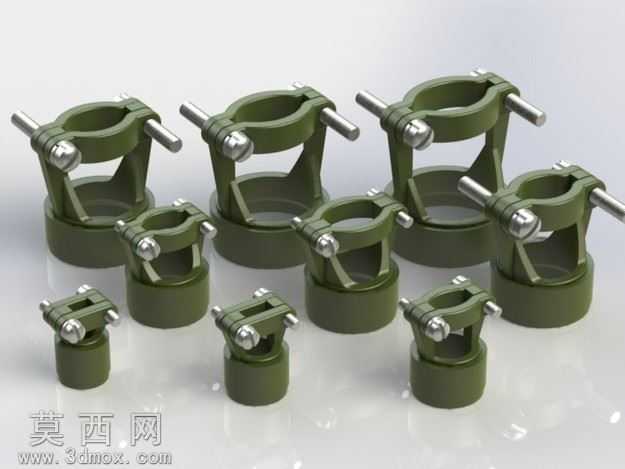

本作品为Backshells圆形连接器电缆夹的三维建模设计，建模过程基于电连接器尾部附件的实际装配需求展开，首先通过参数化草图绘制不同规格夹体的底座轮廓、夹持环外形以及锁紧销轴的定位基准，针对系列化的尺寸梯度，采用全局变量关联控制各规格的底座直径、夹持开口尺寸、销轴跨距参数，保证同系列产品的结构一致性与尺寸适配性。建模阶段优先完成基础夹体的实体构建，对底座的安装定位面、夹持环的圆弧贴合面做公差预留处理，模拟实际加工中的装配余量；锁紧销轴与夹体铰接位置采用同轴心配合约束，还原实物的铰接转动功能，可直观展示夹体开合夹持电缆的动作逻辑。材质渲染环节，夹体主体采用军绿色硬质阳极氧化金属材质，调整表面粗糙度参数模拟军工级电连接器附件的哑光耐磨质感，锁紧销轴与铰接球头部分采用抛光不锈钢材质，通过金属反射参数区分不同部件的材质差异，渲染时添加柔和的环境漫反射光，突出金属部件的边缘轮廓与结构层次，避免强反光造成的结构细节丢失。结构设计上，该电缆夹采用分体式铰接结构，下半部分为带安装定位台的圆柱底座，可与圆形连接器尾部的安装接口精准契合，上半部分为对称式夹持架，通过两侧的铰接销轴实现开合动作，夹持环内侧预留电缆束的包覆空间，可适配对应线径的电缆尾部固定，避免电缆受外力拉扯时与连接器插针部位出现应力集中导致的连接失效。设计过程中充分考虑电连接器尾部附件的实际使用场景，针对军工、工业设备的电连接防护需求，优化夹体的受力结构，在夹持架与底座的连接位置做圆弧过渡处理，减少应力集中点，提升结构的抗弯折、抗拉扯性能，所有铰接位置的间隙控制在合理装配公差范围内，既保证开合动作顺畅无卡滞，又避免间隙过大导致的夹持松动问题，整体建模还原了实物的装配关系与功能特性，可用于电连接器配套结构展示、装配工艺模拟以及相关配件的设计参考。
