带料仓的皮带式物料分拣输送装置

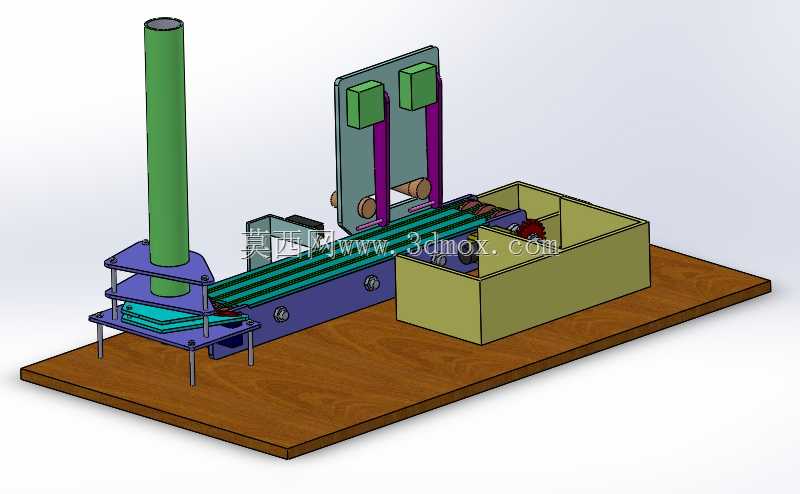

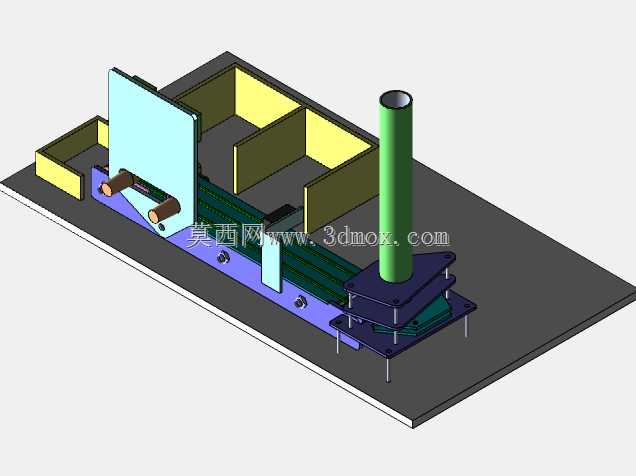

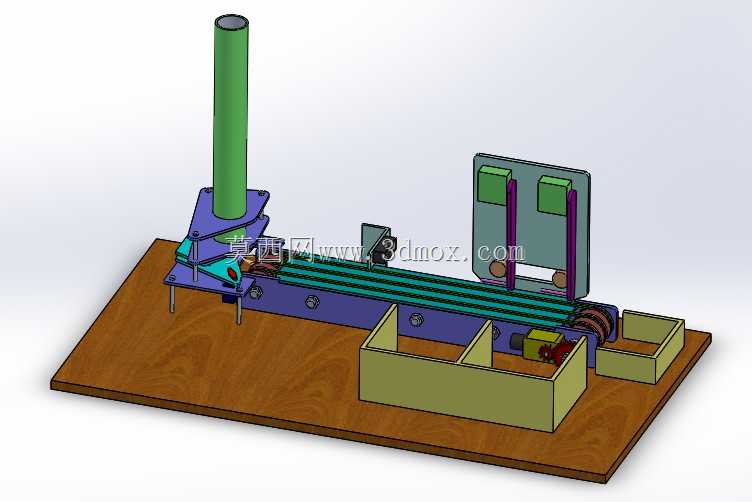

　　这套输送分拣装置主要面向小件零散物料的产线中转、分类归集场景，常见于电子元器件分拣、小五金件分选、注塑件出料归集这类生产环节，可衔接上游加工工位的出料端，完成物料的定向输送与分类归集，替代人工完成重复性的物料分拣转运动作，降低产线人工分拣的错漏率。整套装置以木质安装底板作为承载基准，所有功能组件均通过螺栓固定在底板上，安装时可根据产线布局调整底板的固定位置，底板预留的安装孔位可适配不同规格的机架安装需求，整体安装边界可控制在长1200mm、宽600mm的矩形区域内，不需要额外占用过大的产线空间。装置左侧设置立式绿色立柱，作为进料端的导向支撑结构，立柱下方搭配双层导向料道，上游工位输出的物料可顺着料道滑落到水平输送皮带上，

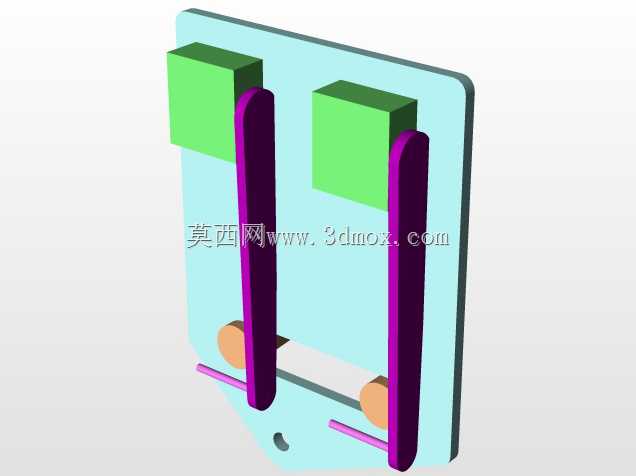

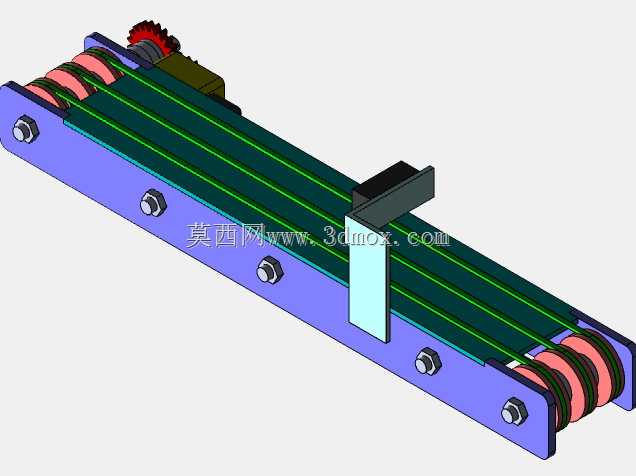

　　料道的倾斜角度经过反复校核，可保证小件物料依靠自重顺滑下落，不会出现卡料、堆料的情况。水平段采用双轨皮带输送结构，皮带两侧设置可调式侧挡边，可根据输送物料的外形尺寸调整挡边间距，避免物料在输送过程中从皮带侧方掉落；皮带下方的机架采用铝型材拼接结构，支撑脚高度可微调，能适配不同高度的上下游设备对接需求，保证输送面的水平度误差控制在允许范围内。输送线中段上方设置双组立式分拣执行机构，机构通过紫色支撑臂固定在皮带两侧的安装座上，执行端可根据物料的识别信号完成动作，将对应类别的物料推送到侧方的集料仓内；集料仓采用敞口式箱体结构，设置在输送线的末端侧方，仓体边角做圆弧过渡处理，避免物料下落时出现磕碰损伤，

　　仓体容量可满足单班次8小时生产的集料需求，不需要频繁清空。整套结构的设计思路优先考虑运行稳定性与维护便捷性，所有传动部位均采用外露式安装，日常检修时不需要拆解过多结构即可完成皮带张紧度调整、分拣执行件更换等操作；皮带驱动端设置在输送线靠近料仓的一侧，驱动电机的安装座预留调节余量，可快速调整皮带张紧力，避免长期运行出现皮带打滑、跑偏的问题。在实际产线应用中，这套装置可搭配视觉识别模块或者传感器检测组件，根据物料的外形、颜色、材质特征完成自动分拣，不需要人工介入即可实现物料从进料、输送到分类归集的全流程动作，适配多品种小批量的生产分拣需求，结构件多采用标准型材与通用紧固件加工，加工成本低，组装调试难度小，可快速复制到不同的小件生产分拣场景中。
