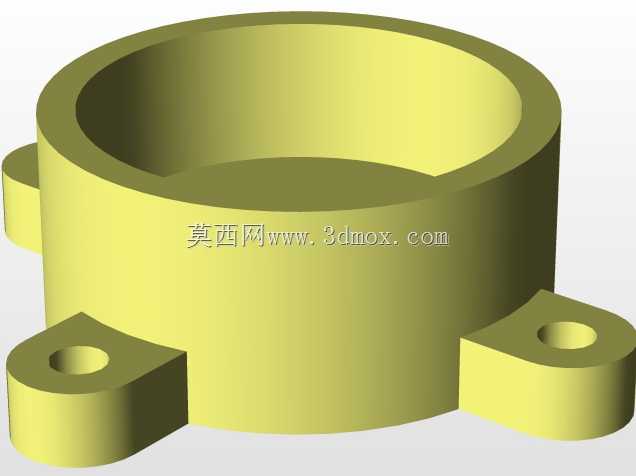

双耳带安装孔圆筒形夹持固定座结构

　　这类双耳圆筒固定件在小型设备装配中常作为管类、轴类或柱状部件的限位支撑结构使用，常见于桌面通讯终端支架、轻型传感装置固定、小型气动管路定位以及实验工装夹具中。主体采用中空圆筒构型，内腔用于容纳被夹持件，侧壁保持均匀壁厚，既保证周向抱紧刚度，也避免实体结构造成材料浪费。圆筒两侧对称延伸出带孔安装耳，耳板端部做成半圆轮廓，孔位中心与筒壁之间保留足够实体宽度，螺栓锁紧时应力能够沿耳板平缓传递到筒身，减少孔边开裂风险。

　　从建模思路看，先由回转特征生成圆筒主体，再在两侧拉伸合并安装耳，最后对耳板与筒身交接处进行过渡处理。内腔底面并非完全贯通，而是保留环形承托面，被支撑件装入后可获得轴向定位，不会直接贯穿掉落。圆筒上端开口保持完整圆形边界，便于柱状零件从上向下装配；下端为封闭或半封闭承托结构，适合承受轴向压载。两个安装孔同轴方向一致，现场可用螺钉穿过孔位将座体固定在面板、机架或安装板上，孔周围的凸台厚度略大于耳板本体，锁紧时接触面更稳定。

　　外形尺寸的工程边界主要由筒体内径、筒体高度、耳板外伸长度和安装孔中心距决定。内腔直径决定可容纳杆件的名义尺寸，设计时需配合配合公差选择间隙或过渡配合；筒体高度影响接触长度，高度越大，夹持和抗倾覆能力越强，但会增加占用空间。耳板外伸后，安装孔中心偏离筒体轴线，使紧固件操作空间避开筒壁，方便扳手或电动螺丝刀作业。布置时还要关注两耳外侧总宽，该尺寸决定在密集面板上的最小安装间距；孔边到耳板端部的半圆半径通常与孔半径协调，保证外缘等宽，外观与受力都更合理。

　　实际使用中，该结构既可以作为独立支座承托圆柱形模块，也可以成对布置形成长轴的多点支撑。若用于通讯工具类小型设备，圆筒内可放置天线座、话筒柄或手持终端插放座；若用于自动化轻工装，则可定位导杆、接近开关支架或气路接头。受力上，竖向载荷主要通过筒底和耳板接触面传递到安装基面，侧向载荷则由两侧耳孔的螺栓反力平衡，因此耳板与筒身连接处是建模和校核时需要重点关注的区域。整体结构没有复杂曲面，造型规则，适合注塑、压铸或机加工成型，后续工程图中可直接标注内径、外径、安装孔距、耳板厚度和总高等关键尺寸，用于加工与装配检验。
