星型六缸径向动力装置结构设计

　　这类星型布局的径向动力结构，早年广泛应用在航空活塞动力领域，凭借单曲轴多缸环绕的紧凑布局，能在较小的整机轮廓下实现更大的排量输出，相比直列同缸数机型，曲轴长度更短，整机刚性表现更优，运转时的动平衡更容易调校，在风冷工况下各缸的迎风散热条件一致性更好，不会出现直列机型前后缸体温差过大的问题。从结构设计逻辑来看，六个气缸以曲轴回转中心为轴心呈等角度径向排布，每个气缸的活塞通过独立连杆与曲轴曲柄销连接，做功顺序沿圆周方向依次错开，保证动力输出的连续性，避免曲轴运转时出现过大的扭矩波动。设计时首先要确定曲柄销的偏心距，也就是活塞行程的一半，结合选定的缸径参数，就能确定每个气缸的径向延伸长度，进而划定整机的最大外圆轮廓边界，

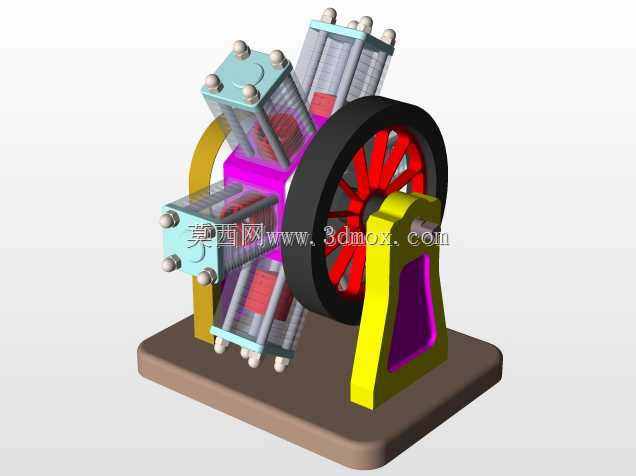

　　安装底座的尺寸需要完全覆盖整个动力单元的投影范围，预留足够的支撑刚度，避免运转时产生共振。支撑结构采用双侧立式支架，一侧预留曲轴输出端的伸出空间，方便连接负载端的传动部件，另一侧做封闭支撑，保证曲轴的同轴度，避免长时间运转出现轴颈偏磨。气缸部分采用透明可视化的结构设计，方便观察活塞往复运动的全过程，对于教学演示或者结构原理验证场景来说，能直观展示四冲程循环中活塞、连杆、曲轴的运动配合关系，不需要拆解就能看清内部的传动逻辑。飞轮部分集成在曲轴输出端一侧，大直径的轮盘结构能储存足够的转动惯量，抵消各缸做功间隔带来的转速波动，让整机运转更平顺，轮辐采用镂空式设计，在保证转动惯量的前提下降低整体重量，减少不必要的转动惯量冗余。

　　设计过程中需要重点校核各连杆在不同曲柄转角下的运动干涉情况，因为六个连杆共同连接在同一个曲柄销上，要保证任意转角下相邻连杆之间不会出现碰撞，同时要核算活塞在上止点、下止点位置时的余隙高度，避免活塞撞击气缸盖。安装边界方面，底座采用矩形平板结构，四个角预留安装固定孔位，整机重心落在底座中心区域，安装时不需要额外做配重调整，输出轴的中心高度与支架高度匹配，方便对接后续的传动皮带或者联轴器组件。这类结构除了传统的航空动力应用场景，现在也常被用于小型动力装置的原理验证、教学实训设备，以及部分定制化的小型特种动力场景，其紧凑的径向布局能在径向空间充足但轴向空间受限的安装场景下发挥独特的结构优势，相比同功率的直列机型，轴向尺寸能缩短近一半，非常适合对安装轴向长度有严格限制的设备集成场景。
