带机械臂的皮带输送分拣工作站结构

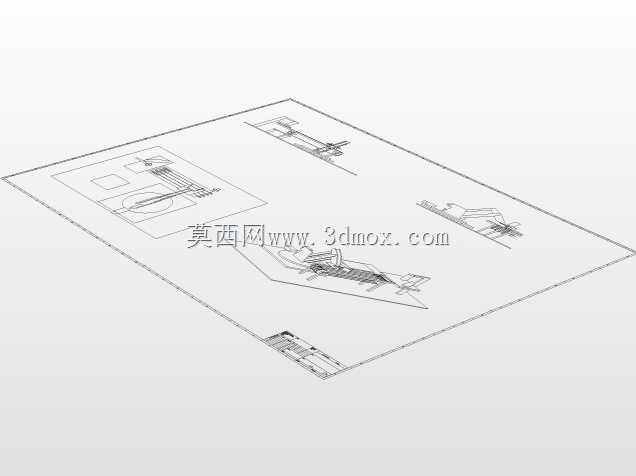

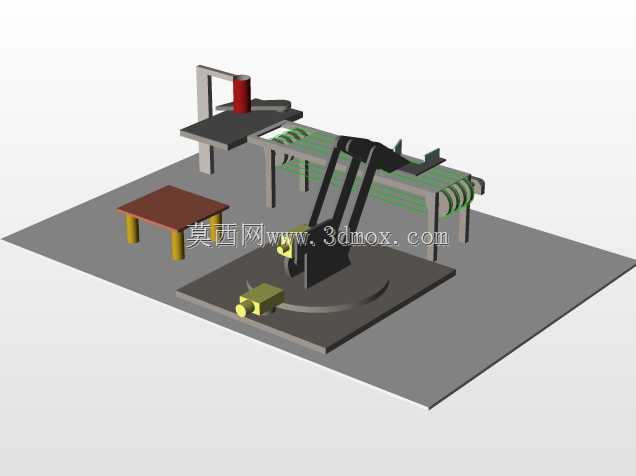

　　这套结构主要面向轻工制造、电子元器件分装、小型五金件加工产线的物料转运分拣场景，可衔接前后段加工工位完成物料的自动上料、姿态调整、工位转序作业，替代传统人工分拣搬运的重复劳作，适配多品种小批量的柔性生产需求。整套设备的布局以回转式机械臂为核心作业单元，机械臂安装在圆形铸铁基座上，基座预留了地脚螺栓安装孔位，可直接固定在车间硬化地面或配套工装平台上，基座侧边配置的驱动单元采用卧式安装布局，预留了与伺服驱动系统的连接接口，可根据实际节拍需求调整臂体回转、俯仰的动作速度。机械臂作业半径覆盖皮带输送线的上料段与侧边的物料暂存工作台，暂存工作台采用方管焊接支腿搭配密度板台面的结构，台面高度与皮带输送线的工作面保持120mm的高度差，

　　方便机械臂完成取放料动作时的姿态调整，避免臂体末端执行器与输送线机架产生运动干涉。皮带输送线采用铝型材搭建机架，主动辊筒布置在输送线末端，配套的张紧机构设置在辊筒两端的安装座上，可通过调节螺栓调整皮带张紧度，避免长时间运行出现皮带打滑跑偏问题；输送线的进料端设置了带立式挡料柱的上料工位，可对接振动盘或人工上料台，挡料柱的高度可根据输送物料的外形尺寸进行调整，确保物料单排有序进入机械臂作业区间。输送线侧边还设置了带红色导向柱的物料定位工位，可对输送到位的物料进行粗定位，降低机械臂的视觉定位或行程检测精度要求，提升抓取成功率。整套结构的安装边界控制在长1800mm、宽1200mm的矩形区域内，

　　所有运动部件的外围预留了不小于100mm的安全检修间隙，可直接嵌入现有产线的空余工位，不需要对原有车间布局做大规模改造。设计过程中优先考虑了部件的通用性，输送线的铝型材、辊筒、连接螺栓均采用市面通用标准件，机械臂的铰接点采用标准深沟球轴承搭配销轴的结构，后期维护更换配件不需要单独开模定制，可有效降低设备的运维成本。臂体的结构采用钢板折弯焊接成型，在保证结构强度的前提下尽可能降低臂体自重，减少驱动单元的负载，提升动作响应速度。输送线的皮带采用绿色PVC防静电材质，适配电子类物料的输送需求，避免静电击穿元器件，若用于五金件输送也可更换为橡胶防滑皮带，不需要改动机架主体结构。
