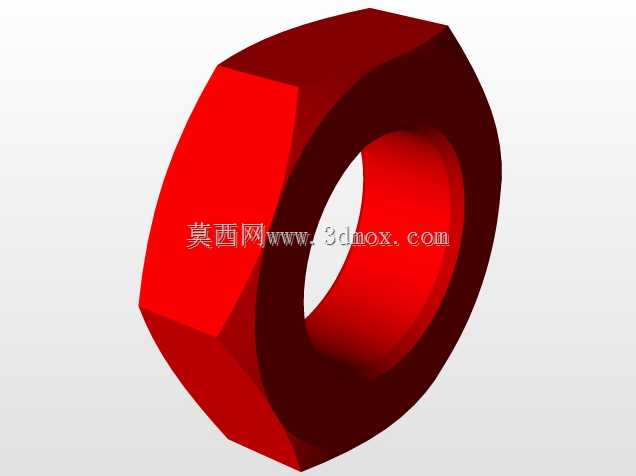

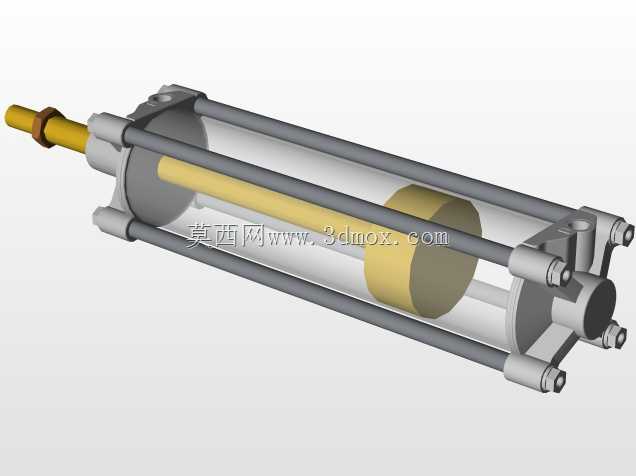

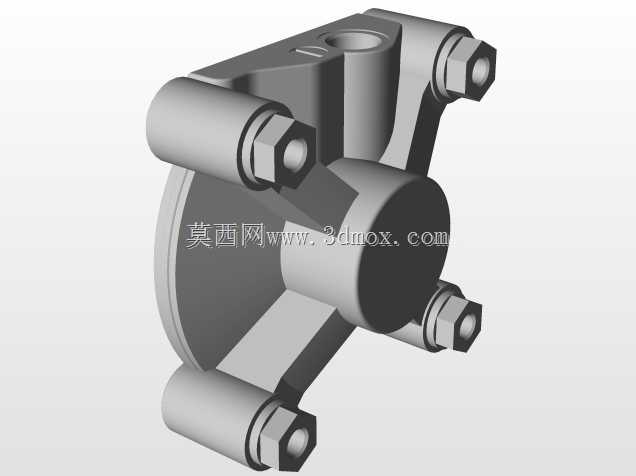

六角薄型练习用气缸结构三维建模

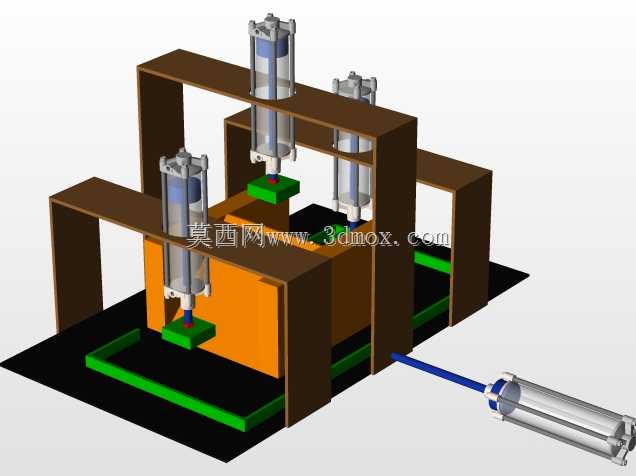

　　这款六角外形的薄型气动执行件，在自动化产线的紧凑工位布局中应用十分广泛，常见于电子零部件装配、小型工件夹持移位、工装夹具的压紧动作等场景，相比常规圆形气缸，其六角外形自带防转特性，安装时无需额外配置防转导向结构，能直接适配带六角安装沉孔的工装板，大幅缩减安装占用的空间尺寸。从实际使用场景来看，这类薄型结构的气缸多用于行程较短的推压动作，比如PCB板分切工位的压板固定、小型五金件冲压前的侧向定位、流水线载具的到位阻挡，因为缸体本身厚度较薄，在设备侧装、倒装的狭小空间里，不会和周边的走线、其他执行机构产生运动干涉。设计这款结构的时候，首先要考虑的是安装边界的适配性，六角对边尺寸要匹配常规的安装孔位公差，不能出现对边尺寸过大无法卡入沉孔、

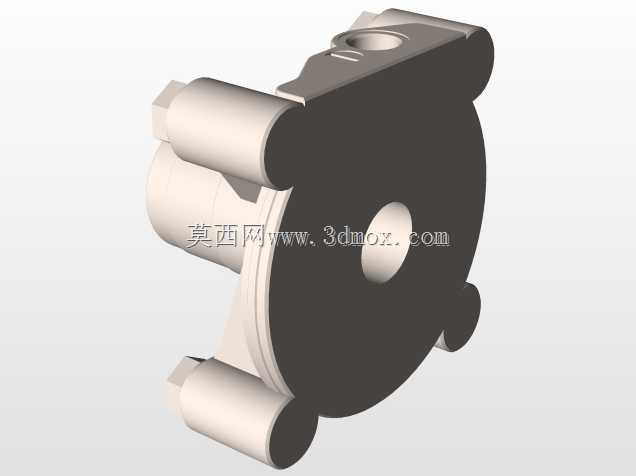

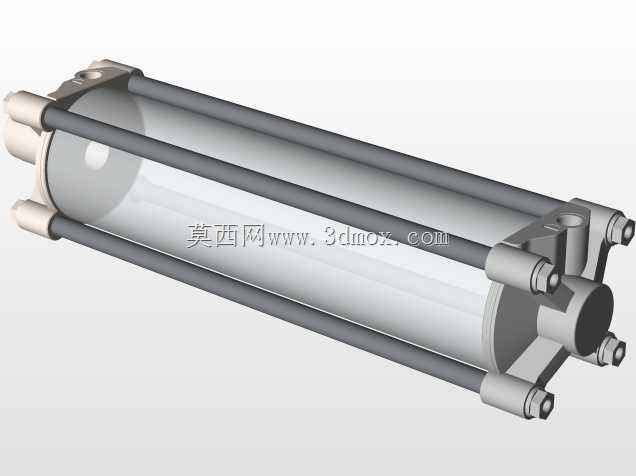

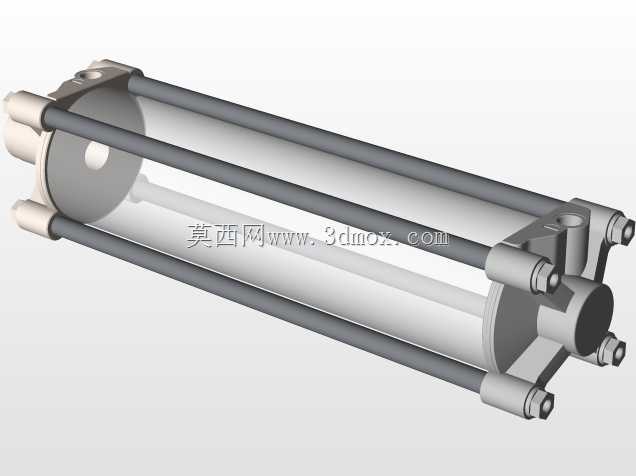

　　或是尺寸过小导致安装后缸体晃动的问题，内孔的同轴度要控制在合理公差范围内，保证内部活塞运动的时候不会出现偏磨，延长密封件的使用寿命。缸体的壁厚设计要兼顾强度和轻量化，六角的棱边位置做了微小的倒角处理，既避免安装时棱边割伤安装人员的手部，也能减少应力集中，在频繁承受气动冲击载荷的时候，不会在棱边位置出现开裂问题。内孔的表面粗糙度要满足活塞密封圈的滑动要求，过于粗糙会加速密封圈磨损导致漏气，过于光滑则会增加加工成本，实际设计中会结合常用的加工工艺匹配对应的粗糙度参数。进出气口的位置布局要考虑接管的便利性，避免安装后气管和周边部件产生弯折，影响气路通畅。这类六角结构的气缸在选型时，要先确认实际需要的输出推力，

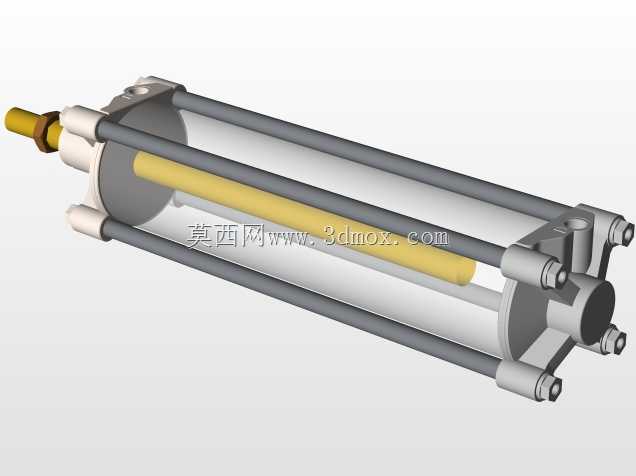

　　结合工作气压计算对应的活塞直径，再根据动作行程确定缸体的轴向厚度，安装时六角面和安装沉孔的贴合要平整，避免倾斜导致活塞运动卡滞，日常维护中要注意气源的过滤，避免杂质进入缸内划伤内壁，导致密封失效。从建模角度来说，绘制这个结构的时候要先确定六角的基准中心，保证内孔和外六角的同轴度，倒角和圆角的参数要符合实际加工的工艺要求，不能出现无法加工的尖锐内角，各个尺寸的标注要符合机械制图的规范，方便后续出工程图直接用于生产加工。
