浦飞尔邮票弯曲加工工装结构设计

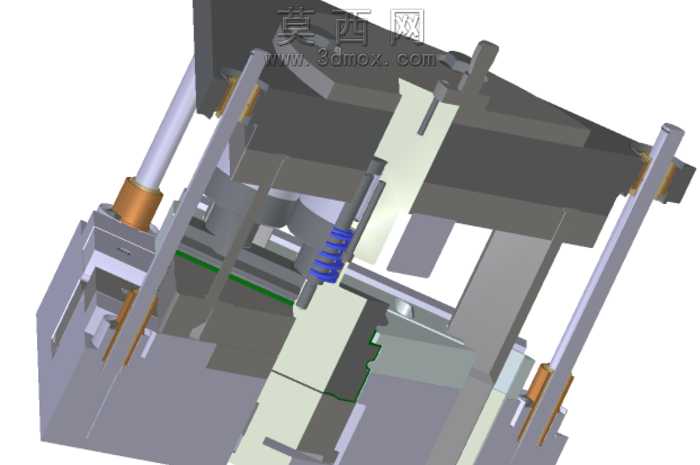

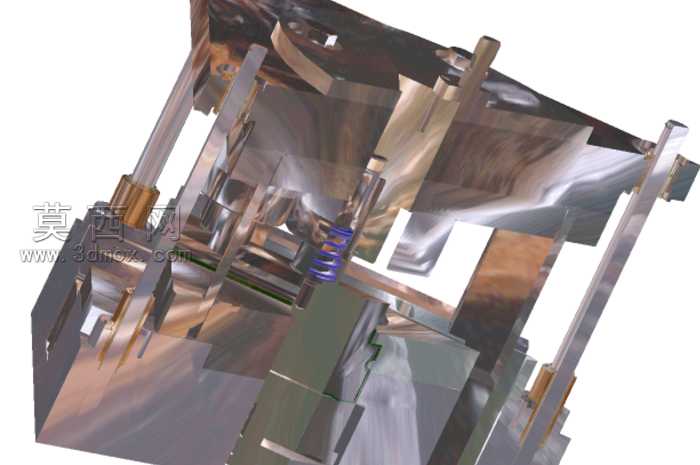

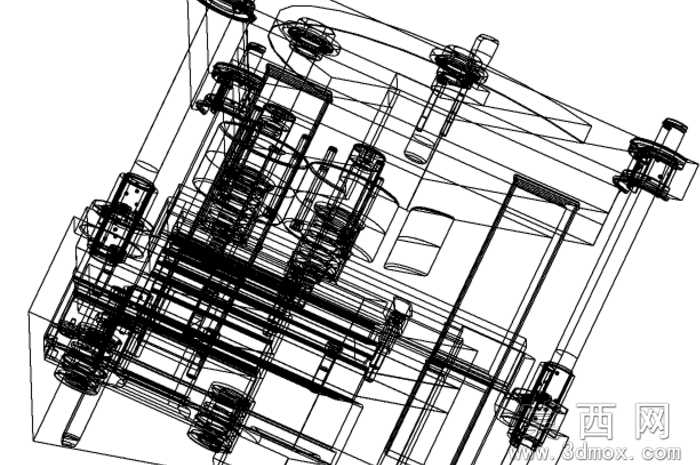

本模型为浦飞尔邮票弯曲加工专用工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对各运动副、定位基准、执行组件的配合尺寸做了精准约束，确保各部件装配无干涉、运动逻辑符合实际加工需求。渲染阶段采用金属材质为主的材质球配置，对工装的机架主体赋予高反光不锈钢材质，调整材质的粗糙度、金属度参数还原金属加工件的真实质感，对弹性组件、导向杆件分别赋予弹簧钢、调质钢对应的材质属性，通过环境光遮蔽、全局光照效果强化结构的层次感，清晰呈现各部件的装配关系与位置逻辑。结构设计上，该工装集成了定位夹持、弯曲执行、复位导向三大核心模块：定位模块设置了可调式定位挡块，可适配不同规格邮票类薄型工件的装夹定位，保证弯曲工位的尺寸一致性；弯曲执行模块采用斜楔配合压头的传动结构，将竖向驱动力转化为精准的弯曲成型动作，避免薄型工件弯曲过程中出现褶皱、开裂问题；复位导向模块配置了等高导柱与复位弹簧，保障工装完成单次加工动作后可精准回位，重复定位精度满足批量加工要求。设计思路围绕薄型脆性工件的低损伤弯曲需求展开，摒弃了传统硬冲压的成型方式，采用渐进式弯曲的动作逻辑，通过压头的曲面轮廓设计控制弯曲过程中的工件受力分布，让弯曲应力均匀释放，既保证弯曲角度的一致性，又避免工件表面出现压痕、破损。建模过程中对所有活动部件做了运动仿真验证，模拟连续加工状态下的部件行程、配合间隙，排查潜在的运动卡滞、结构干涉问题，同时对易磨损的压头、定位块做了快换式结构设计，方便后期使用过程中的维护更换，整体结构紧凑，安装适配性强，可直接搭载于常规压力加工设备完成邮票类薄件的弯曲加工作业，模型完整还原了工装的全部细节特征，包括紧固件安装位、润滑注油孔、行程限位结构等细小结构，可直接用于结构验证、加工出图以及教学演示使用。
