环形轨道回转行走小车机构三维设计

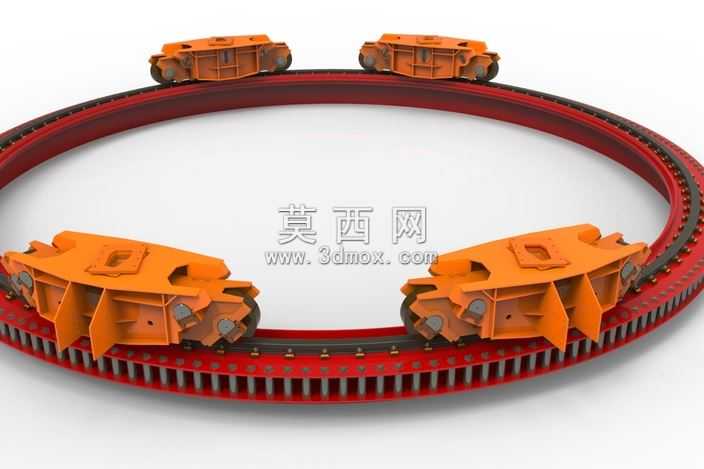

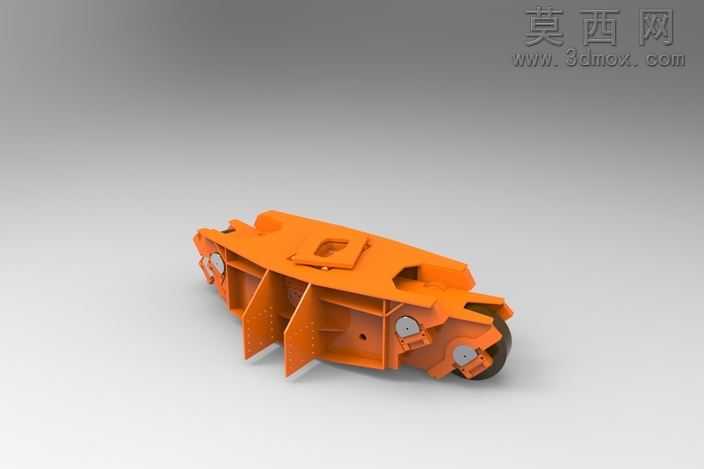

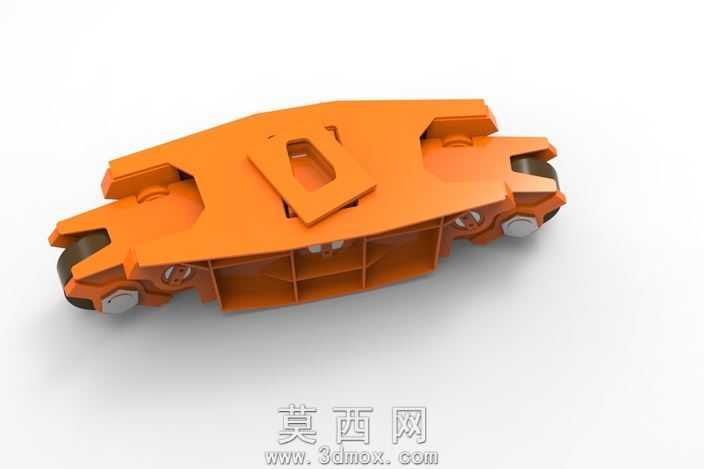

本作品为环形轨道回转行走小车机构的三维建模设计，整体采用环形闭合轨道搭配多组行走小车的布局形式，建模过程中严格遵循机械结构的实际装配逻辑，对每一处零部件的尺寸比例、配合间隙都做了精准还原。在建模环节，首先搭建环形轨道的基础基体，区分出轨道的承载面、导向侧边以及底部的齿圈传动结构，轨道截面采用适配行走轮的凹槽式设计，保证小车行走过程中不会出现脱轨偏移的问题；四组行走小车沿环形轨道均匀分布，每台小车的主体承载架采用焊接式箱体结构建模，还原了实际生产中承载构件的加强筋布局、安装定位孔位，行走轮组部分分别设计了承载轮与导向轮，承载轮贴合轨道上表面承担竖向载荷，导向轮贴合轨道内侧壁承担水平方向的导向限位力，轮体与车架之间的铰接结构、轴承安装位都做了精细化的建模处理，还原了真实轮组的转动自由度约束。材质渲染阶段，对轨道部分采用金属材质搭配红色防锈漆面的效果，还原工业场景中环形回转轨道的实际涂装质感，小车承载架采用橙色工程漆面材质，区分不同功能构件的同时提升模型的视觉辨识度，轮体部分采用深色橡胶与金属轮毂结合的材质，还原行走轮的摩擦接触属性，齿圈部分做了金属切削面的质感处理，突出传动结构的机械精度。设计思路上，该机构主要用于需要环形回转输送、周向工位流转的工业场景，多组小车同步沿环形轨道运行，可搭配底部的齿圈传动结构实现精准的周向位置控制，每台小车可独立搭载工装夹具或承载工件，实现多工位同步循环作业；建模过程中充分考虑了结构的可装配性，所有零部件之间的配合关系都符合机械设计的公差要求，既保证了模型的视觉展示效果，也具备实际结构参考价值，可用于环形输送设备、回转工作台类设备的方案设计参考、结构原理演示使用。
