双铰耳斜筋式安装固定支座结构设计

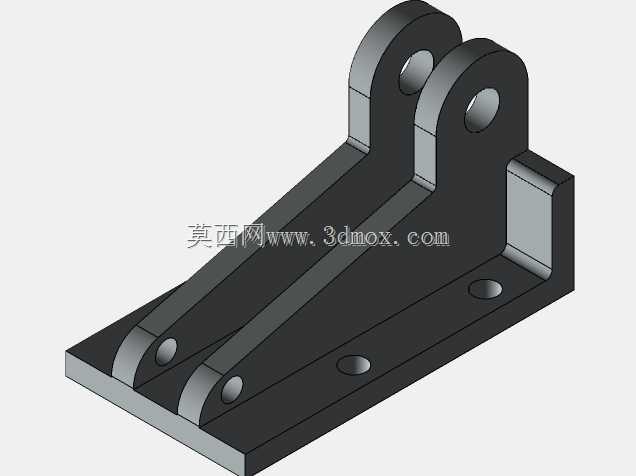

　　这类双铰耳带斜向加强筋的安装支座，在工业装配场景里多用于需要实现铰接摆动的连接部位，常见于自动化产线的连杆机构、小型设备的翻盖支撑、工装夹具的活动定位端，能够为配套的销轴类连接件提供稳定的旋转支撑基础，同时承担连接部位传递的径向载荷与部分倾覆力矩。从结构设计逻辑来看，底座采用矩形平板布局，预留的三个沉头安装孔可配合内六角螺栓完成与安装基面的锁紧固定，孔位分布避开了筋板的应力集中区域，安装时可根据基面的平整度选择适配的螺栓规格，沉孔设计能够保证螺栓头部不突出支座表面，避免与上部铰接部件产生运动干涉。上部的双平行铰耳采用同轴孔设计，孔位加工时需保证两孔的同轴度公差控制在合理范围，避免销轴装配后出现卡滞、偏磨的问题，

　　铰耳的厚度根据常规配套销轴的剪切强度做了匹配，能够承受常规工况下的铰接拉扯力。连接底座与铰耳的两道斜向加强筋是整个结构的核心受力强化部分，筋板沿载荷传递方向布置，从底座前端一直延伸到铰耳根部，能够有效分散铰耳承受的侧向力矩，避免支座在长期受载后出现铰耳根部断裂、底座变形的问题，筋板与底座、铰耳的连接处均做了圆角过渡，减少应力集中点，提升结构的抗疲劳性能。支座后侧的立式挡边可作为安装定位基准，装配时可将挡边贴靠在安装基面的定位凸台上，快速完成支座的位置找正，减少装配调试的时间。从安装边界来看，底座的长宽尺寸适配多数小型设备的安装空间，整体高度不会过多占用设备的竖向装配空间，铰耳的开孔直径适配常规规格的圆柱销轴，可直接与对应尺寸的连杆、

　　摆臂类部件配合使用，不需要额外做转接加工。整个结构的壁厚设计兼顾了强度与轻量化需求，在满足载荷要求的前提下尽可能减少材料占用，适合采用型材焊接或者一体铸造成型，加工工艺性较好，批量化生产时的成本控制难度较低。在实际选型应用时，可根据实际承受的载荷大小调整筋板厚度、铰耳间距以及安装孔的孔径，适配不同工况的使用需求，铰接部位可根据使用环境选配自润滑衬套，降低转动过程中的磨损量，延长支座的整体使用寿命。
