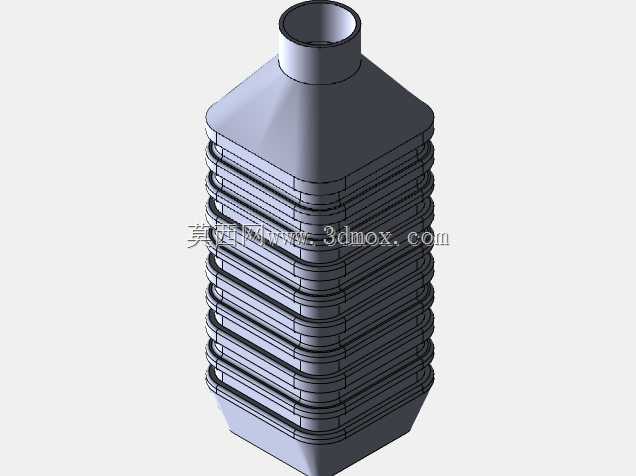

方形波纹伸缩式柔性连接管件结构

　　这类带多层环形波纹的方形过渡管件，常应用在通讯设备内部的走线防护、气路连接场景中，也可作为小型精密设备的传动部件防尘护套使用，适配需要小范围伸缩、角度偏移补偿的安装位置。从结构设计来看，上端采用等径圆柱接口，可直接对接标准圆形管路或者设备端的圆形接嘴，接口端面做了平切处理，保证对接时的贴合度，避免出现装配间隙导致的防护失效或者介质泄漏。主体段采用方形截面的多层波纹结构，每一圈波纹的壁厚均匀，褶皱的圆弧过渡经过参数化计算，既保证伸缩过程中不会出现应力集中导致的折裂，也能在径向承受一定的侧向偏移力，当两端安装位置存在少量同轴度偏差时，波纹段可以通过自身形变补偿安装误差，降低对接装配的精度要求，减少现场安装的调整工作量。

　　下端同样做了方形收边结构，可适配方形安装基座或者方形管路的对接需求，上下端的过渡段采用斜面锥度过渡，避免截面突变带来的结构应力集中，同时也能让波纹段的伸缩行程更顺畅，不会在伸缩过程中出现卡滞。从安装边界来看，上端圆柱接口的外径尺寸适配常规小通径管路的标准接嘴，安装时可采用卡箍或者粘接的方式固定，不需要额外加工定制转接件；主体收缩状态下的整体长度适配紧凑安装空间，拉伸后可覆盖一定范围内的长度补偿需求，方形截面的设计相比同通径的圆形波纹管，在扁平安装空间内的空间利用率更高，不会占用过多的设备内部横向空间。波纹段的褶皱间距经过优化，在保证伸缩行程的同时，避免褶皱间隙过大导致的异物侵入风险，作为防尘护套使用时，可有效阻挡粉尘、

　　切削液等杂质进入内部的传动杆或者管路接头位置，延长内部核心部件的使用寿命。在通讯基站的内部走线场景中，这类管件可套在馈线接头外侧，既可以防护接头不受外力磕碰损伤，也能通过自身的伸缩形变适配设备运维时的小范围位移拉扯，避免馈线接头出现松脱。在小型手持通讯设备的内部结构中，这类柔性结构也可作为按键或者滑动部件的防尘密封件，利用波纹的伸缩特性适配部件的往复运动行程，同时阻挡外界灰尘进入设备腔体内部。建模过程中需要重点控制每一圈波纹的拔模角度，保证注塑或者3D打印加工时的脱模顺畅，上下端接口的同轴度公差需要控制在合理范围内，避免装配后出现歪斜导致的伸缩卡滞，波纹的壁厚需要根据使用场景的材质特性调整，若采用橡胶类软质材料，壁厚可适当减薄以提升柔性，若采用硬质工程塑料，则需要适当增加壁厚保证结构强度，同时调整波纹的圆弧半径避免弯折断裂。
