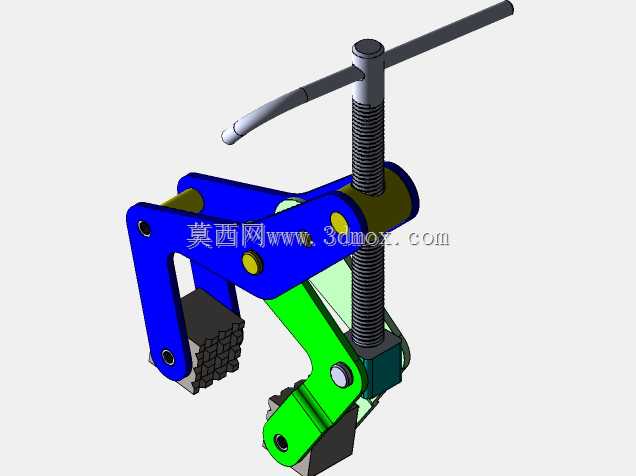

可调式连杆螺旋压紧夹持工装结构

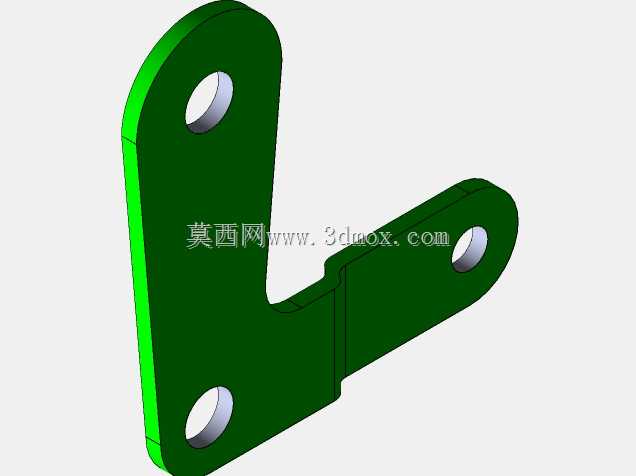

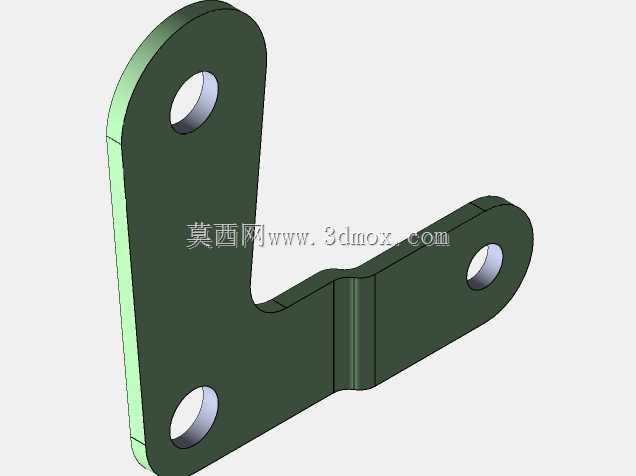

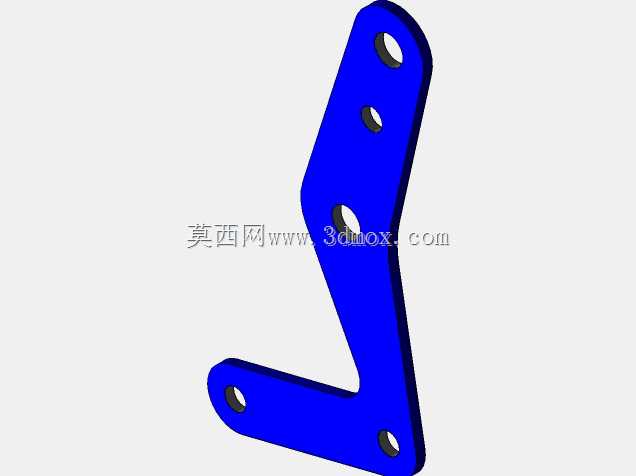

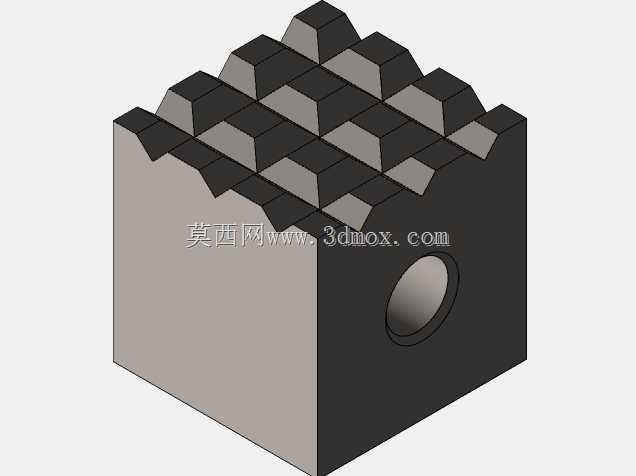

　　这款手动螺旋夹紧装置的核心应用场景覆盖机加工工位工件装夹、焊接作业时的构件定位、装配环节的部件临时固定，甚至小批量维修作业中的工件夹持需求，相比普通平口钳，它的开口调节范围更灵活，不需要依赖固定工作台安装，可直接卡在工件边缘或者工装台的挡板上完成固定，适配更多非标准化的作业场景。从功能特性来看，它采用螺旋进给配合连杆增力的结构逻辑，顶部的长操作杆提供足够的力臂，操作人员不需要借助额外加力杆，单手就能输出足够的压紧力，前端的夹头做了齿面防滑处理，夹持金属工件时不会出现打滑移位，夹块的接触面积经过优化，既保证足够的摩擦力，又不会在软质工件表面留下过深的压痕。设计思路上没有采用传统C型钳的整体铸钢框架，而是用多片式连杆铰接结构，

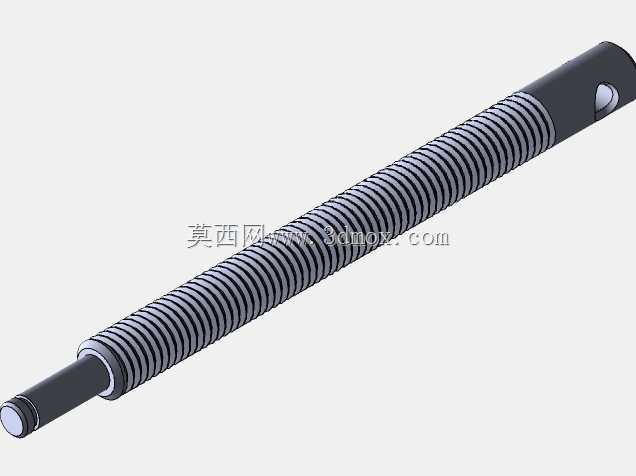

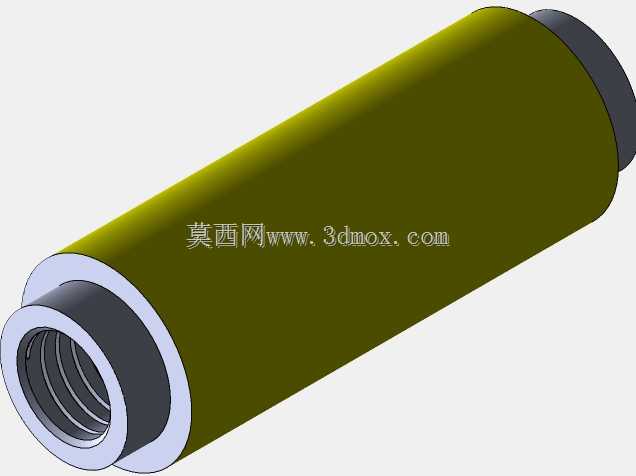

　　一方面降低了整体重量，方便操作人员在不同工位间转移使用，另一方面连杆结构在夹紧时会形成自锁角度，哪怕螺旋副出现少量间隙回弹，夹持力也不会瞬间丧失，避免工件松脱的安全隐患。尺寸边界上，它的最大夹紧开口覆盖0到75mm的区间，能够适配大多数常规厚度的板材、方管、型材的夹持需求，整体收拢后的外形尺寸紧凑，不会在狭窄的装配空间内出现干涉，铰接部位的销轴采用过盈配合加防脱卡簧设计，长期反复开合使用也不会出现销轴窜动脱落的问题。螺旋副采用梯形螺纹设计，相比普通三角螺纹，它的耐磨性更好，承载能力更强，长期频繁进给调节也不会出现螺纹滑牙的问题，螺杆的端部做了圆角处理，顶住压块时不会因为应力集中压溃压块的接触面。夹臂的受力部位做了加厚处理，

　　在最大夹紧力工况下，臂体的变形量控制在弹性区间内，不会出现永久塑性变形，松开后能快速复位到最大开口状态，方便快速取放工件。整个装置没有复杂的液压、气动元件，完全依靠纯机械结构实现夹紧功能，日常维护只需要定期在铰接点和螺纹部位涂抹少量润滑脂，就能保证长期顺畅使用，不会出现气动夹具漏气、液压夹具漏油的维护痛点，非常适合没有集中气源的小型加工车间、户外维修作业场景使用。
