带方形法兰接口的90度弯管接头结构

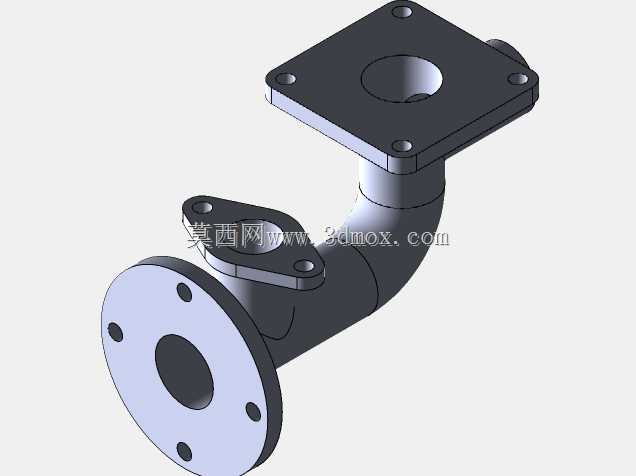

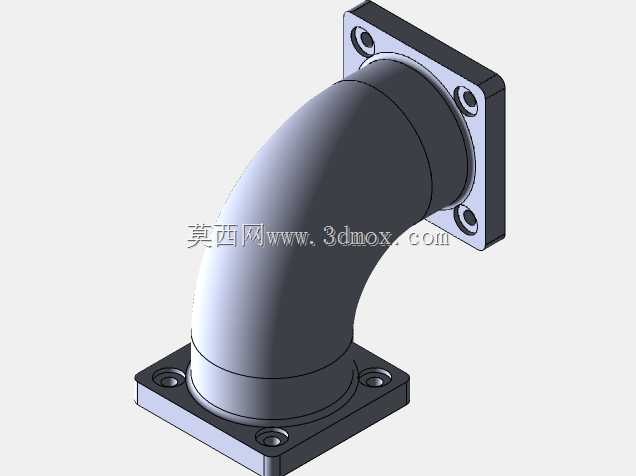

　　这款弯管结构主要应用在工业流体输送系统的管路转向节点，常见于液压泵站管路布局、气动控制系统走线、中小型设备的冷却循环回路中，用来实现两个垂直方向管路的平滑连通，避免管路直角弯折带来的流阻骤升问题。从结构设计来看，整体采用90度平滑圆弧过渡的流道设计，转弯段的曲率半径经过反复校核，既保证流体经过时不会产生明显的涡流区，也控制了整体安装占用空间，不会因为弯弧过大导致周边部件布局受限。两端的连接结构做了差异化设计，一端采用方形法兰安装面，四个角预留了螺栓沉孔，安装时可以直接贴合在设备箱体的对应安装位上，沉孔设计能够让螺栓头完全没入法兰面，不会突出表面影响其他部件的装配，方形法兰的中心开有同轴通孔，和弯管内部流道完全贯通，

　　孔口边缘做了小倒角处理，装配时不会割伤配套的密封垫圈。另一端采用圆形法兰结构，圆周方向均匀分布四个螺栓通孔，用来对接同规格的圆形法兰管路，法兰端面的平面度控制在合理公差范围内，保证密封面压紧后不会出现渗漏问题。在弯管的转弯外侧还额外设置了一个带安装孔的凸台结构，这个凸台既可以作为管路固定的辅助支点，用来加装管夹降低管路振动，也可以作为后续拓展测压接头、温度传感器的预留接口，不用额外在管壁上开孔破坏结构强度。建模过程中先绘制两端法兰的轮廓草图，确定两个法兰的空间垂直位置关系，再绘制弯管的中心扫掠路径，路径上全程保持曲率连续，没有硬折角，之后沿着路径扫掠出管壁实体，再分别添加两端法兰的安装孔、密封面结构，最后处理凸台部分的细节，

　　所有孔位的位置度都和安装基准做了关联，修改法兰尺寸时孔位会自动跟随调整，方便后续衍生不同通径规格的变体结构。安装边界方面，方形法兰的四个安装孔中心距和圆形法兰的孔位参数都符合常规管路配件的通用尺寸，不需要额外做转接件就能直接适配现有标准管路，整体结构没有多余的突出棱角，安装后不会和周边的线束、其他管路产生干涉，管壁厚度根据常规工况下的承压需求做了均匀设计，转弯段没有出现壁厚减薄的问题，能够满足中低压流体输送的强度要求。
