通讯设备用多孔定位方形安装固定板结构

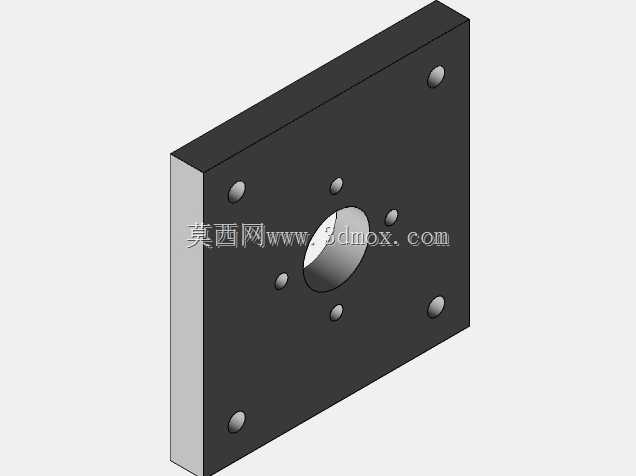

　　这款方形安装固定板是通讯类设备内部组件装配环节常用的连接定位构件，日常在通讯终端、小型信号传输模块的组装工位上，这类板件承担着核心功能元件与设备主壳体之间的承载、定位、隔振衔接作用。从结构设计来看，板件整体采用等厚薄板构型，中心位置开设的大尺寸通孔是为功能元件的穿出、接线或者轴类部件的配合预留的安装空间，围绕中心孔环形排布的四个小孔，是对应核心元件的定位销孔，装配时可以先通过销孔完成元件的快速对位，避免安装过程中元件偏移导致的接线错位或者配合间隙超差。板件四个角区域对称分布的四个沉头孔，是板件自身与设备主框架或者壳体连接的固定孔位，沉头结构可以保证固定螺丝安装后端面不突出板件表面，避免后续装配其他组件时出现干涉，

　　同时对称排布的孔位可以让板件安装后的受力更均匀，长期受振动工况下不会出现单侧应力集中导致的板件变形或者螺丝松脱。设计阶段需要提前核对安装边界，板件的外形边长要适配设备内部的安装仓尺寸，保证板件放入安装位后四周预留足够的走线空间，中心孔的直径要匹配待安装元件的配合外径，预留合理的公差带，既不能间隙过大导致元件晃动，也不能间隙过小造成装配卡滞。环形排布的定位孔孔位精度需要控制在合理公差范围内，保证元件安装后同轴度符合设计要求，避免信号传输或者部件动作出现偏差。这类板件在实际应用中，通常会根据使用场景选用不同的材质，普通室内通讯设备多采用冷轧钢板表面做发黑或者喷塑处理，兼顾结构强度与成本控制，

　　户外使用的通讯设备则会选用铝合金或者不锈钢材质，提升耐锈蚀能力同时降低整体重量。板件的厚度选择也需要结合承载元件的重量来确定，承载较轻的电子元件时可以选用较薄的板材降低整体重量，承载带有一定振动的功能模块时则需要适当增加板厚，提升整体刚性，避免共振产生的噪音或者元件接触不良问题。在装配流程中，这类固定板通常是预装环节的基础构件，先将核心功能元件通过定位孔固定在板件上，完成元件的接线调试后，再整体通过四角的固定孔安装到设备主框架上，这种模块化的装配方式可以大幅提升整机组装效率，也方便后续售后维护时直接整体拆换板件组件，减少现场维修的工作量。
