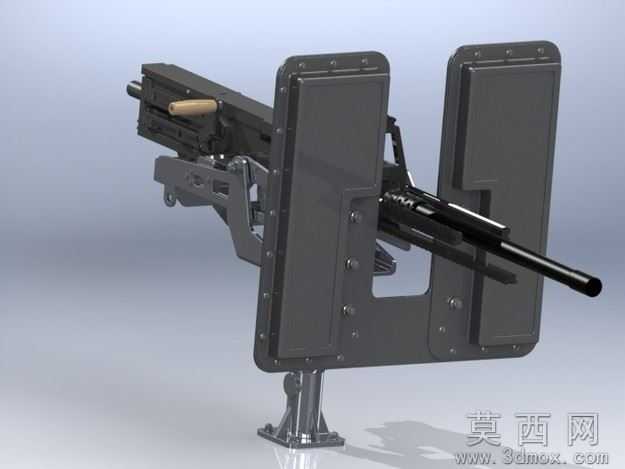

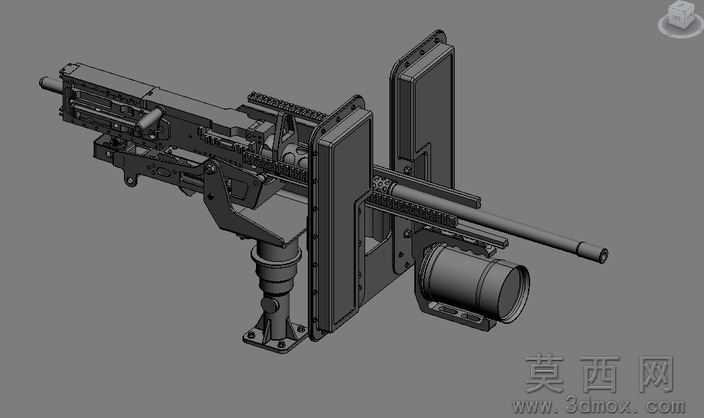

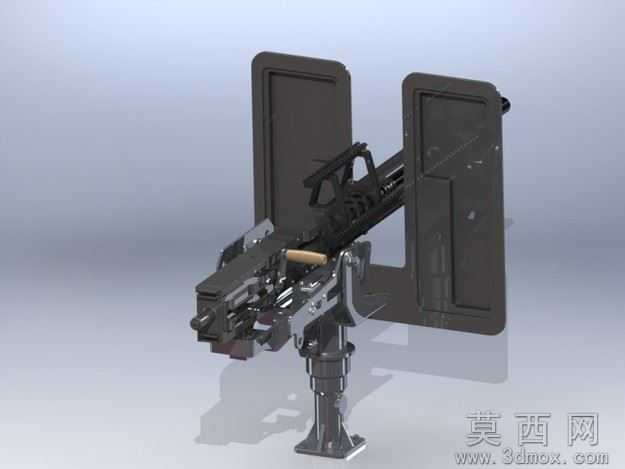

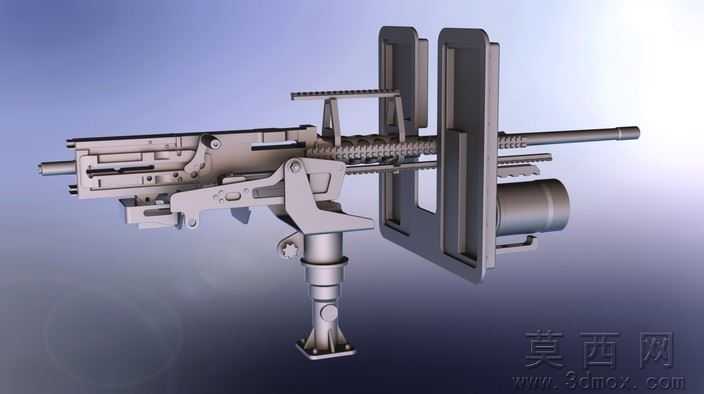

重型车载支援枪械SolidWorks结构模型

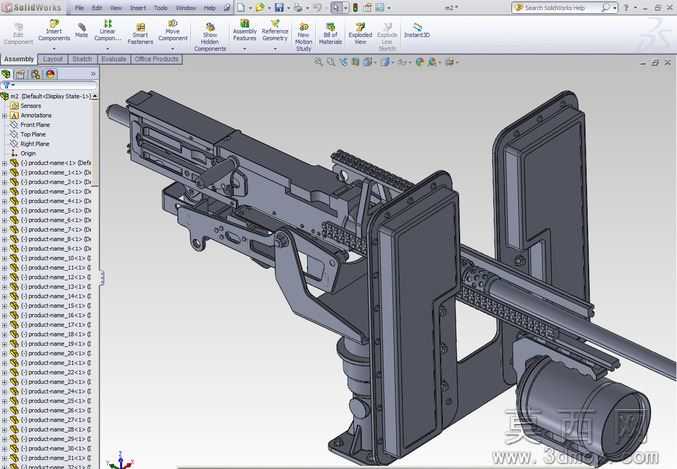

本模型为重型支援枪械的完整三维结构设计，建模过程严格遵循真实枪械的工程设计逻辑，首先从核心的身管组件入手，完成膛线基准、炮口制退器安装位、受弹机接口的参数化草绘，通过拉伸、旋转、扫掠等基础特征构建身管主体，再依次完成受弹机、自动机、摇架、上架、下架、高低机、方向机、平衡机、瞄准装置等核心部件的独立建模，每个零件的装配基准、公差配合位都严格按照机械设计规范预留间隙，最终通过自底向上的装配方式完成整枪总装，过程中反复校验各运动部件的干涉情况，确保自动循环动作的结构逻辑通顺。参数设计层面，模型按照真实0.50口径重机枪的尺寸比例进行等比例还原，身管长度、摇架俯仰角度范围、方向机旋转行程、受弹机进弹角度都参考真实装备的公开参数设定，各连接螺栓、销轴、弹簧等标准件均采用国标通用规格，方便后续的工程化修改与二次开发。渲染材质方面，模型在SolidWorks中完成基础材质赋予，身管、摇架等承力部件采用合金钢材质，设置对应的金属粗糙度与反射参数，受弹机盖、握把等部件采用工程塑料材质，平衡机弹簧设置弹簧钢的金属光泽，整体渲染效果还原真实枪械的金属质感与工业质感，同时保留了结构线框显示的切换选项，方便查看内部结构。结构原理上，模型完整还原了管退式自动武器的工作逻辑，包含身管短后坐、枪机回转闭锁、弹链供弹、抛壳挺动作的全部结构示意，摇架与上架的铰接结构、高低机的螺杆调节结构、方向机的回转支撑结构都完整呈现，能够直观展示枪械从供弹、闭锁、击发、退壳到复进的全循环动作原理。软件兼容层面，模型原生为SolidWorks2012版本创建，同时导出了通用的STEP/IGES中间格式文件，能够兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同软件导入后不会出现特征丢失、破面等问题，可直接进行编辑、修改与二次开发。研发教学应用层面，该模型可作为机械设计专业的装配设计、公差配合、机构运动仿真教学案例，也可作为武器装备科普、虚拟仿真训练的基础模型，还能为相关特种装备的结构研发提供参考，帮助设计人员快速理解重型自动武器的结构布局与动作逻辑，缩短研发初期的方案论证周期。
