十字轴式万向节叉头连接结构

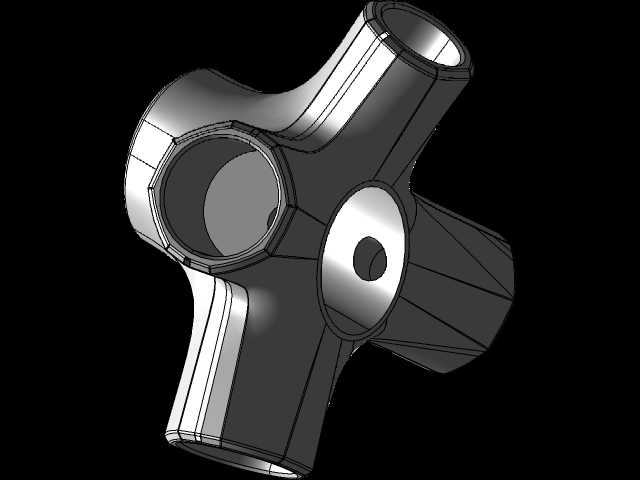

　　该零件为十字轴万向传动机构的核心承载叉架，在传动系统中承担多轴间变角度扭矩传递的作用，常见于重载车辆传动轴、工业轧机主传动、工程机械行走机构以及需要补偿轴线偏移的联轴器总成中。实际装机时，四个径向筒状轴颈分别与两组万向节滚针轴承座配合，中部端面的同轴定位孔用于和对接法兰、花键轴或者传动端盖完成定心，端面预留的紧固孔位可穿入连接螺栓，将叉架与相邻传动件锁止为一体。建模阶段优先从回转基准入手，先确定中部法兰盘的轴线与四个轴颈的空间交汇点，保证四个轴颈的轴线处于同一平面且两两垂直，轴线交点与法兰中心的同轴度偏差控制在装配允许范围内，避免运转时出现附加弯矩。轴颈外壁设计为阶梯圆柱结构，靠近根部位置做加厚过渡，根部圆角连续顺滑，

　　用来分散交变载荷下的应力集中，轴颈端部的止口台阶用于轴承内圈轴向定位，防止轴承在冲击工况下发生窜动。中部法兰盘面与轴颈轴线保持垂直，盘面的螺栓孔沿圆周均布，孔位边距留出足够的扳手操作空间，装配时螺栓可从外侧直接穿入，不需要额外避让周边管路。外形轮廓上，四个轴颈之间的连接臂采用渐变壁厚的曲面过渡，从轴颈处的厚壁向法兰侧逐步延展，既避免整料实心结构带来的重量冗余，也保证叉臂在承受扭转、弯曲复合载荷时不会出现局部刚性不足。安装边界方面，该叉架的外接回转直径由四个轴颈外端的最大轮廓决定，配套轴承座装入后，相邻轴颈的摆动间隙需要预留足够角度补偿量，保证传动轴在上下跳动量范围内，叉架不会和周边护罩、桥壳发生运动干涉。

　　轴颈与轴承的配合段选取过渡配合公差，表面粗糙度满足滚针轴承的运转要求，根部圆角在加工时需避免刀痕残留，长期承受交变扭矩的工况下，该位置是疲劳校核的重点区域。法兰端面的定位止口略突出于贴合面，装配后可实现径向自动定心，降低螺栓承受的剪切载荷。整个结构没有多余的复杂特征，所有壁厚变化均围绕载荷传递路径布置，建模时同步完成装配干涉检查，模拟最大摆角下的运动包络，确认叉臂在极限偏转位置仍和相邻部件保留安全间隙，可直接用于万向联轴器的结构设计参考、传动系样机装配校核以及非标传动部件的选型比对。
