射频面板连接器在通讯链路里承担的是机箱内外信号过渡的角色,常见于测试仪器面板、基站射频前端、屏蔽机箱馈线接口、实验室信号分配盒这类需要把同轴电缆从壳体外部引入内部的位置。选用50欧姆阻抗规格,是因为微波测试、无线通讯发射接收链路普遍按50欧姆阻抗做匹配,面板接头一旦阻抗连续性处理不好,驻波会抬升,反射信号叠加到发射端,轻则链路损耗增大,重则造成功放输出保护、接收灵敏度下降。

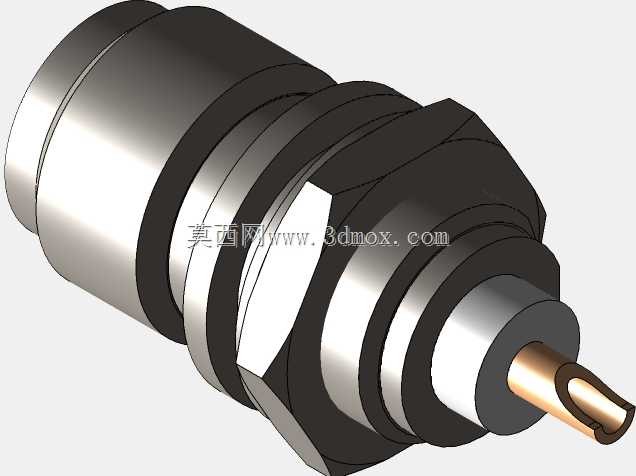

这套接头的结构拆分后包含主体同轴壳体、中心接触插针、尾部焊接端、面板锁紧六角螺母、接地齿形垫圈几个部分。主体金属外壳采用阶梯回转结构,前端是标准同轴对接界面,内部介质支撑把中心插针固定在壳体轴线上,保证内外导体之间的同轴度,介质段的长度和介电常数经过匹配,让接头内部从对接界面到尾部线缆端的阻抗全程维持在50欧姆附近,避免台阶处出现阻抗突变。中心插针尾部延伸出细引脚,用来和同轴电缆的内导体焊接,外壳尾部的结构则用来固定电缆外屏蔽层,完成屏蔽层到机箱壳体的低阻抗搭接。

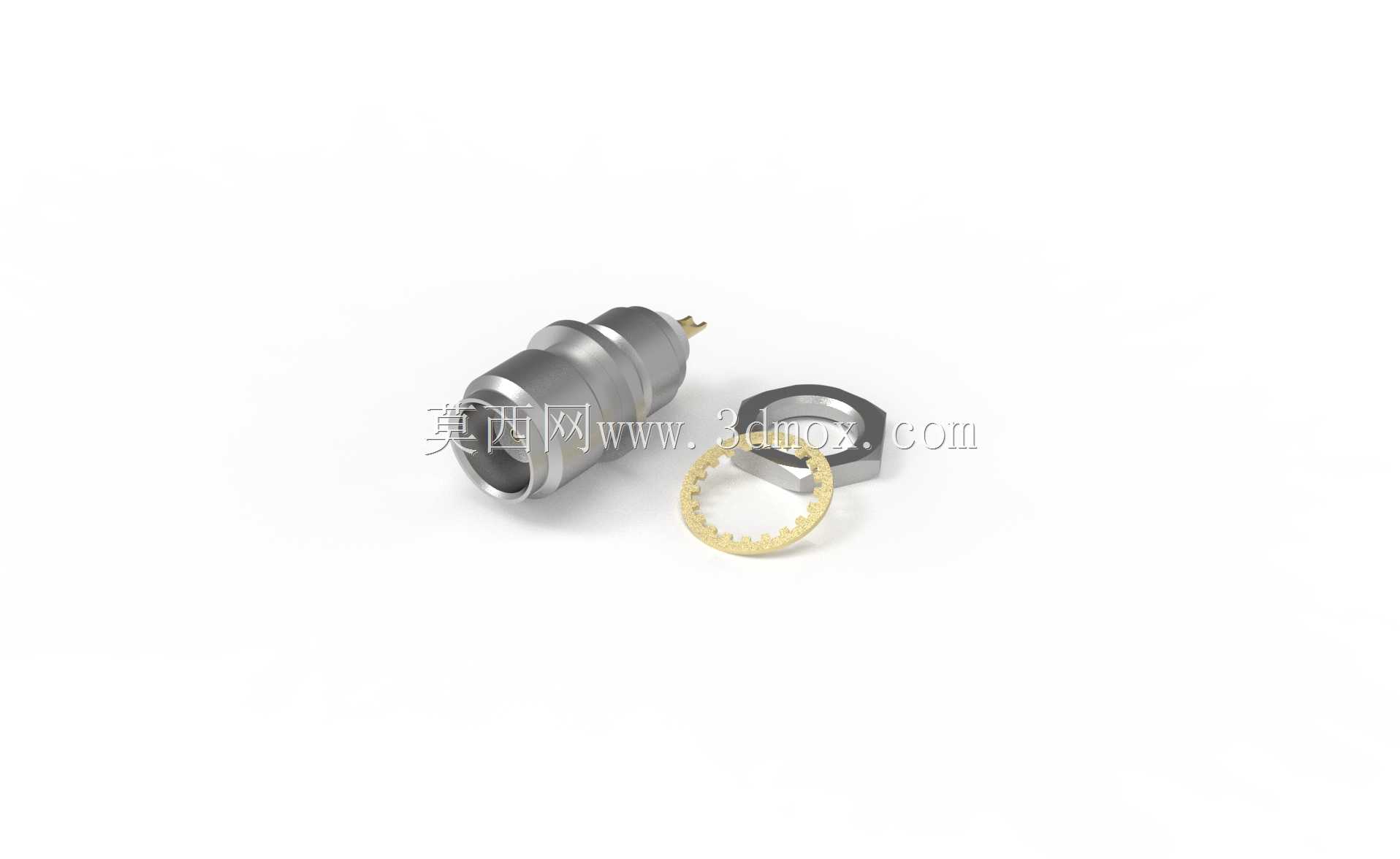

面板安装的设计逻辑是把接头从机箱面板外侧穿入预制安装孔,内侧套上齿形垫圈再旋紧六角螺母:齿形垫圈的卡齿会咬入机箱面板漆面或者镀层表面,打破绝缘氧化层,让连接器外壳和金属机箱之间形成可靠的多点接地,既保证射频屏蔽效能,防止机箱内部高速数字信号泄漏到射频链路里形成干扰,也避免外部电磁噪声从接口缝隙窜入接收通道。六角螺母的对边尺寸适配常规扳手拧紧,安装孔周边需要预留足够的扳手操作空间,布局时相邻接头之间的中心距不能小于螺母外径加操作间隙,否则批量装配时扳手无法就位,后期维护拆换单个接头也会互相干涉。
建模时回转主体可以先在草图里绘制内外轮廓的半剖面,通过旋转生成基础实体,再对接合端的卡扣槽、密封圈沟槽、外螺纹安装段做细节切除;中心插针要单独做子零件,保证插针头部的配合直径和对接母座的接触弹片公差匹配,插针露出介质面的长度直接影响对接后的插入深度,尺寸偏差过大可能出现插针顶弯或者接触不到位的问题。齿形垫圈的内圈齿片沿圆周均匀分布,建模时先做单个齿特征再圆周阵列,垫圈的厚度要保证螺母拧紧后齿片完全压合面板,不会出现虚接。
实际选型布局阶段,要先确认面板开孔直径和接头安装螺纹的匹配关系,面板厚度不能超出螺母旋合的有效行程,过厚的面板会导致螺母无法压紧垫圈,过薄则锁紧后螺纹余留量过多容易松脱。接头轴向伸出面板外侧的长度要给对接电缆的插头预留插拔空间,避免插头外壳和机箱表面其他凸起部件干涉;机箱内侧尾部引脚到内部PCB射频走线或者馈线的距离要控制在焊接操作可达范围内,过长的内导体引线会引入额外寄生电感,破坏高频段阻抗匹配。这类连接器的金属外壳通常做镀镍或者三元合金处理,兼顾耐腐蚀和接触导电性能,装配时齿面必须朝向面板,不能装反成平垫圈,否则接地齿无法刺破表面涂层,屏蔽接地效果会大幅下降。
