气动气缸配套铰接式耳轴固定支座

　　在自动化产线的气动执行机构布局里，气缸尾部的铰接支撑件直接决定整套推拉动作的运行平顺性，这款耳轴支座就是为标准气缸尾部摆动安装场景开发的配套结构件。现场调试时，很多水平或斜向布置的气缸在活塞杆伸出、缩回过程中，缸体本身需要随负载轨迹产生小角度偏转，如果采用刚性法兰直接锁死缸尾，活塞杆会持续承受径向附加弯矩，轻则加快杆端密封磨损、出现漏气窜气，重则造成活塞杆弯曲变形、整支气缸提前报废，这类带铰接孔的耳轴支座就是为释放该旋转自由度设计的。

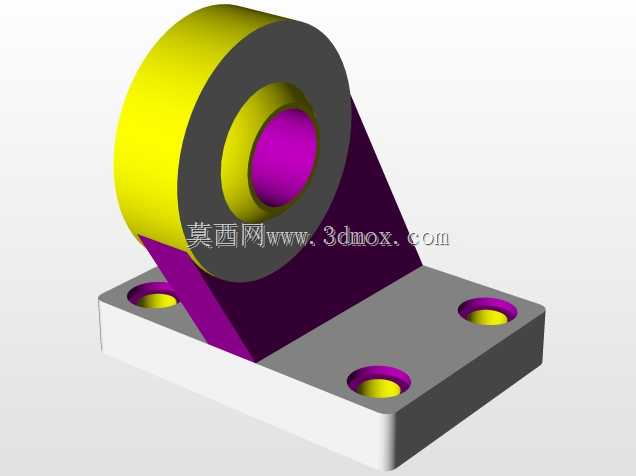

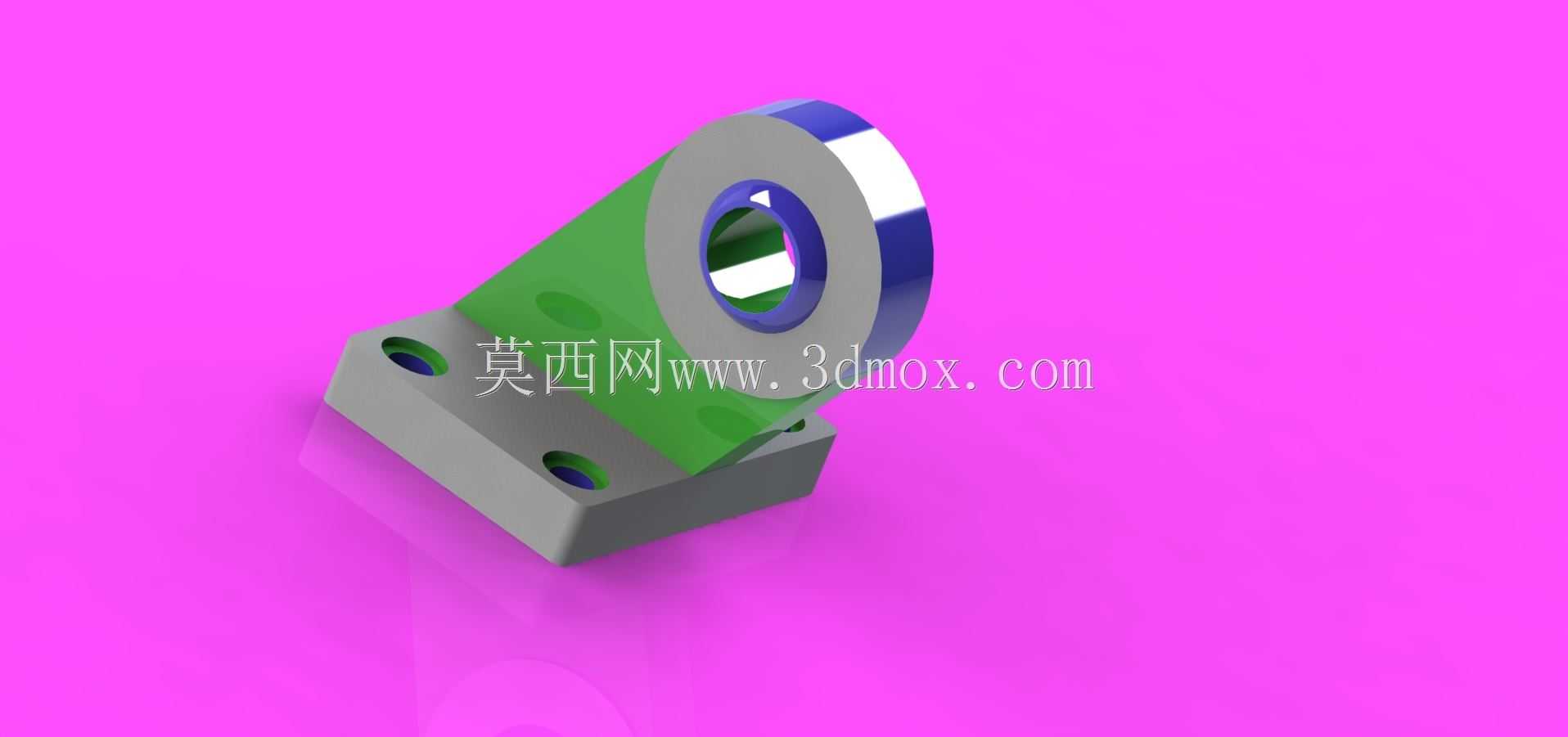

　　从结构细节来看，零件底部为方形安装法兰，法兰面四角加工通孔，可直接穿过内六角螺栓固定在设备基板、型材安装面或者预制工位支架上，四个孔位的分布间距匹配对应规格气缸的安装孔系，装配时无需额外扩孔改制。支座立板从底板中部向上延伸，两侧做了渐变式加强过渡，没有尖锐的应力集中拐角，立板顶端加工同轴的铰接销孔，销孔轴线和底板安装面保持平行，气缸尾部的双耳叉或者单耳接头穿过该孔装入铰接销，就能让缸体绕销轴线完成自由摆动。

　　建模过程中首先锁定底板的外轮廓边界与安装孔中心距，保证落地安装时孔位和现场预制螺孔完全对齐；随后拉伸立板主体，在立板和底板交接处添加圆角加强筋，抵消气缸往复推拉时支座根部承受的交变拉压载荷。顶端销孔的内径公差按照铰接销的间隙配合要求预留，既不能间隙过大造成缸体运行晃动，也不能过紧导致销子装配卡滞、摆动受阻。整体材质常选用碳钢表面镀锌处理，部分洁净工位也可采用不锈钢加工，兼顾结构强度与车间环境下的防锈能力。

　　实际选型时需要先核对气缸缸径对应的耳轴规格，确认销孔直径、底板孔距、支座总高度三个核心尺寸，保证安装后气缸的摆动行程不会和周边管线、工装夹具发生运动干涉。这类支座广泛应用在分拣线挡停机构、夹紧工装翻转驱动、料仓闸门启闭、小型推料机构等场景，相比自制焊接支架，成品铸造或机加工的耳轴支座一致性更好，长期往复运行下不易出现焊缝开裂、孔位磨偏的问题，三维建模时完整还原各部位圆角、孔位与安装基准，可直接用于设备整体装配干涉校验与工位布局模拟。
