产线工位物料转接限位铁载具

　　这块铁制载具主要出现在小件装配、检测和包装工位之间，承担物料从固定治具转移到移动机构时的中间衔接作用。它不是单纯的装饰板，而是一块需要反复承受夹持、推送和定位载荷的功能件。板体采用近似方形的薄钢板结构，四角做了圆角处理，能够减少操作人员在换型、清线时被锐边划伤的风险，也能避免载具在料框或导轨边缘拖动时发生卡滞。

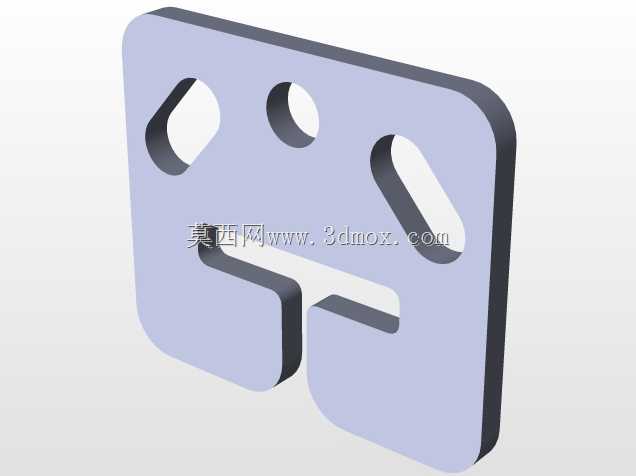

　　从结构上看，载具正面布置了三类孔槽。左上方的斜向长孔用于初步导向，当上游机械手或人工放置工件时，即使位置存在少量偏差，孔壁也能把工件或定位销引导到正确区域；上方圆孔更适合与圆柱定位销配合，形成稳定的旋转约束；右侧长圆槽则提供一定的调节余量，方便在不同批次工件或装配公差变化时微调固定位置。下部开口呈分段式缺口，中间留有连接区域，这种形式便于卡入货架、滑轨或转接支架，同时让载具在移动到轮廓中间位置时能够快速挂接和脱离。

　　设计思路上，该件优先保证定位可靠和取放顺畅，而不是追求复杂外形。板材厚度需要结合承载工件重量确定，过薄会在反复夹紧后产生翘曲，过厚则增加移动惯量和驱动负担。孔槽边缘应去除毛刺，关键配合面可做倒角，使工件进入时不会被尖角顶住。若用于高频自动化产线，定位孔周边可考虑增加淬火、衬套或耐磨片，以降低销孔磨损带来的重复精度下降。

　　安装边界方面，载具外轮廓需要小于工位缓存区的有效空间，底部缺口宽度要与货架或支架的承托边匹配；长槽方向应顺着装配误差最大的方向布置，圆孔则放在限制转动最有效的位置。实际布局时，还要确认机械手夹爪、真空吸盘或提升机构的运动路径不会与板体突出部分干涉。载具放入支架后，支撑面应尽量靠近板体受力区域，避免单侧悬空造成工件倾斜。

　　在维护层面，这种结构便于目视检查孔槽磨损和铁屑堆积。长孔和开口槽不宜设计成容易藏屑的死角，生产线清理时可直接通过槽孔排出细小杂质。若需要防错，可在非对称位置增加唯一的定位孔或缺口，使载具只能按正确方向装入。整体来看，该载具通过简单的板件轮廓、导向孔槽和挂接缺口，把工件定位、工位转接、人工搬运和机构抓取集中在同一零件上，适合通讯小件及类似轻型产品的装配辅助场景。
