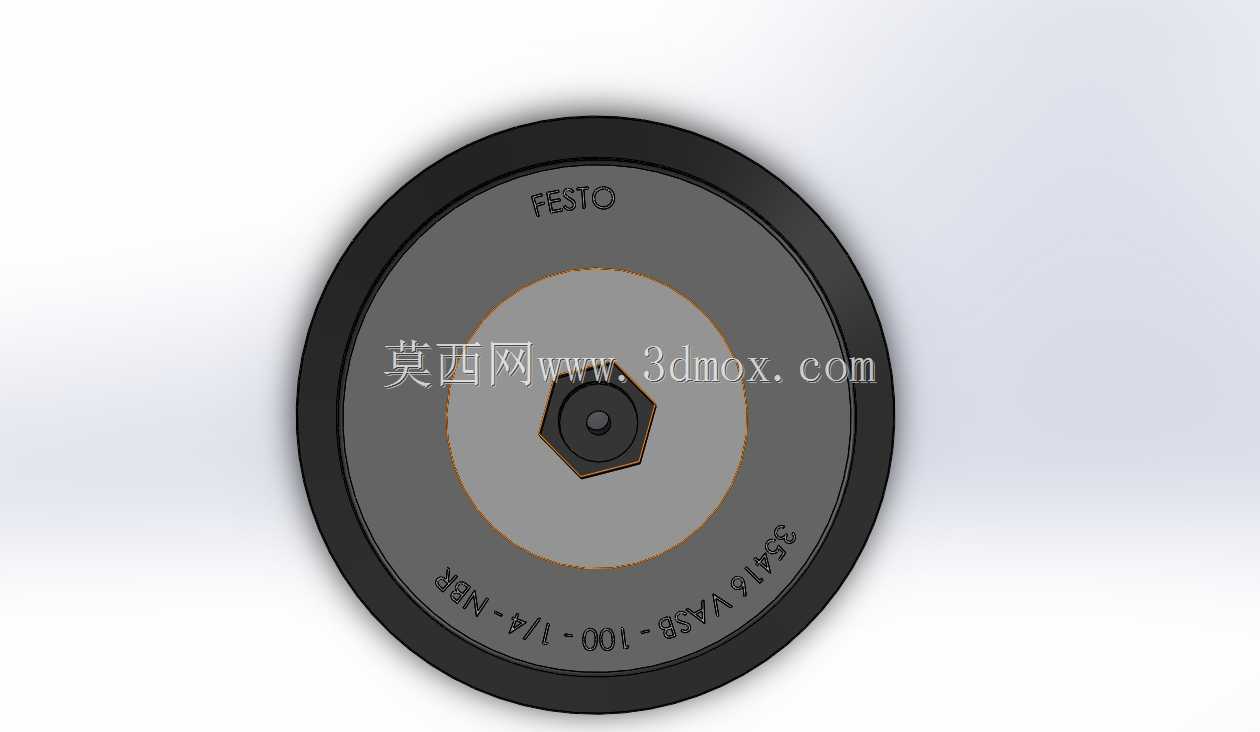

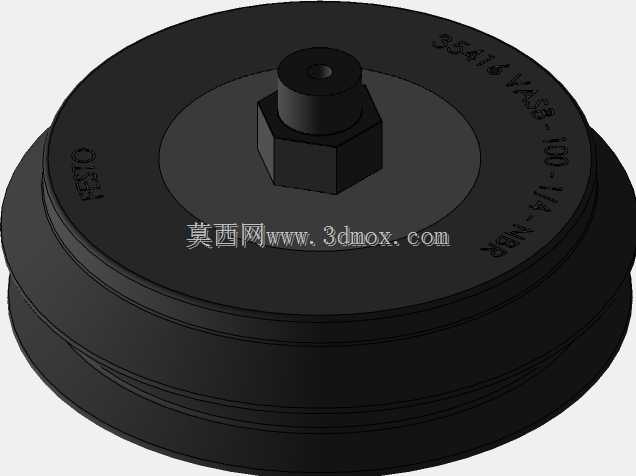

费斯托VASB100真空吸盘环形结构

　　该环形真空吸盘属于气动搬运系统末端的核心执行元件，整体呈同轴环状薄壁结构，外轮廓带有多道环形加强筋与唇边，主要用于自动化生产线中对平整或略带弧度工件的吸附抓取。在3C电子、包装、钣金上下料及码垛工位中，这类吸盘通过真空发生器产生负压，依靠唇边与工件表面贴合形成密封腔，从而完成拾取、移送和释放动作。

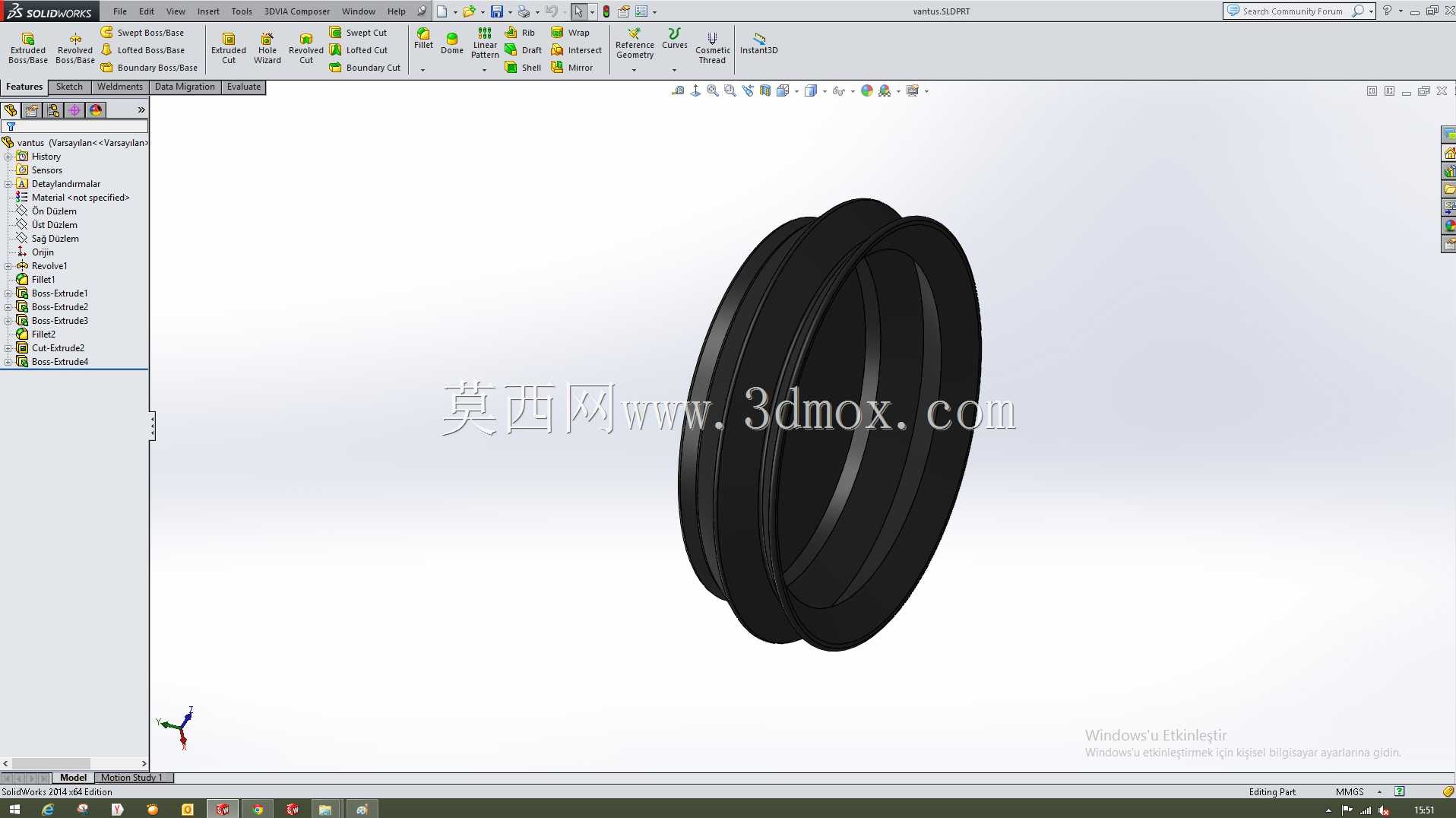

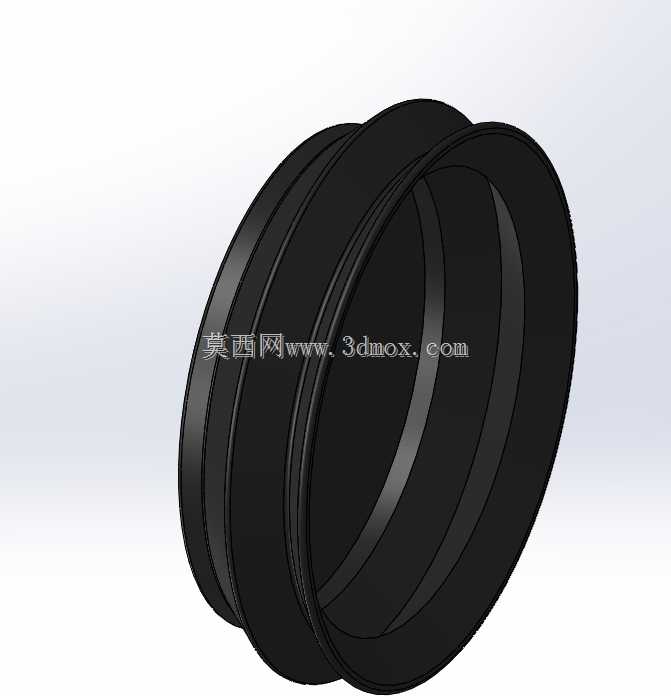

　　从结构思路看，模型采用回转体造型，主体为黑色弹性体形态，壁厚沿轴向呈渐变分布。外侧环形凸起一方面提升唇口抗翻转能力，另一方面在吸盘反复压缩回弹时限制径向变形，避免高速搬运中出现卷边或漏气。内孔贯通，便于与真空接头、支撑杆或法兰安装座配合；端面唇边较薄，接触工件时能够随表面微观不平度产生微量变形，保证密封带宽均匀。

　　安装边界方面，环状外形决定了其适配中心通气的吸盘支座，设计时需关注外径、内孔直径、总高度及压缩行程。选型时应让吸盘有效吸附面覆盖工件足够面积，同时避让工件边缘、孔位和凸台；对纸板、塑料壳、玻璃片等轻薄件，唇边接触压力不宜过大，以免压痕或吸皱。模型在三维环境中可直接用于机械手末端工装布局，检查吸盘与夹爪、型材、传感器之间的干涉，并校核吸盘压缩后工件与输送线之间的安全间隙。

　　实际应用中，多只吸盘常按矩形或阵列布置在真空抓具板上，单只失效会影响整体吸力，因此唇边完整性、安装同轴度和真空回路密封性都需在结构设计阶段考虑。环形筋条还能在横向加速度较大时提供一定抗剪切能力，减少工件侧滑。对于表面带轻微纹理或浅台阶的工件，该类柔性唇边比刚性吸盘更易建立稳定负压。建模时保留回转对称特征，有利于后续修改直径、高度、唇厚和筋位，也便于工程人员生成工程图、装配示意及真空回路布局，为抓具设计、节拍评估和备件选型提供直观依据。
