伯尼回转式双工位夹持切割架

　　这套回转式双工位夹持架，在小型管材、型材切断工序里承担工件定位与角度调整的核心作用，常见于五金维修车间、装饰加工门店、实训教学工位以及小批量管件下料场景。日常加工中，圆管、方管、薄壁铝型材需要按不同斜角裁切，普通固定式台钳只能保证垂直装夹，每次换角度都要重新找正、划线，既费工时也很难保证两批工件切口角度一致；这套架体把装夹机构集成在可回转的圆盘底座上，配合盘面的角度刻度与锁止结构，操作人员松开锁紧件即可转动上部夹具体，对准所需角度后再固定，无需挪动工件或切割主机，就能完成0到45度甚至更大范围的斜切定位。

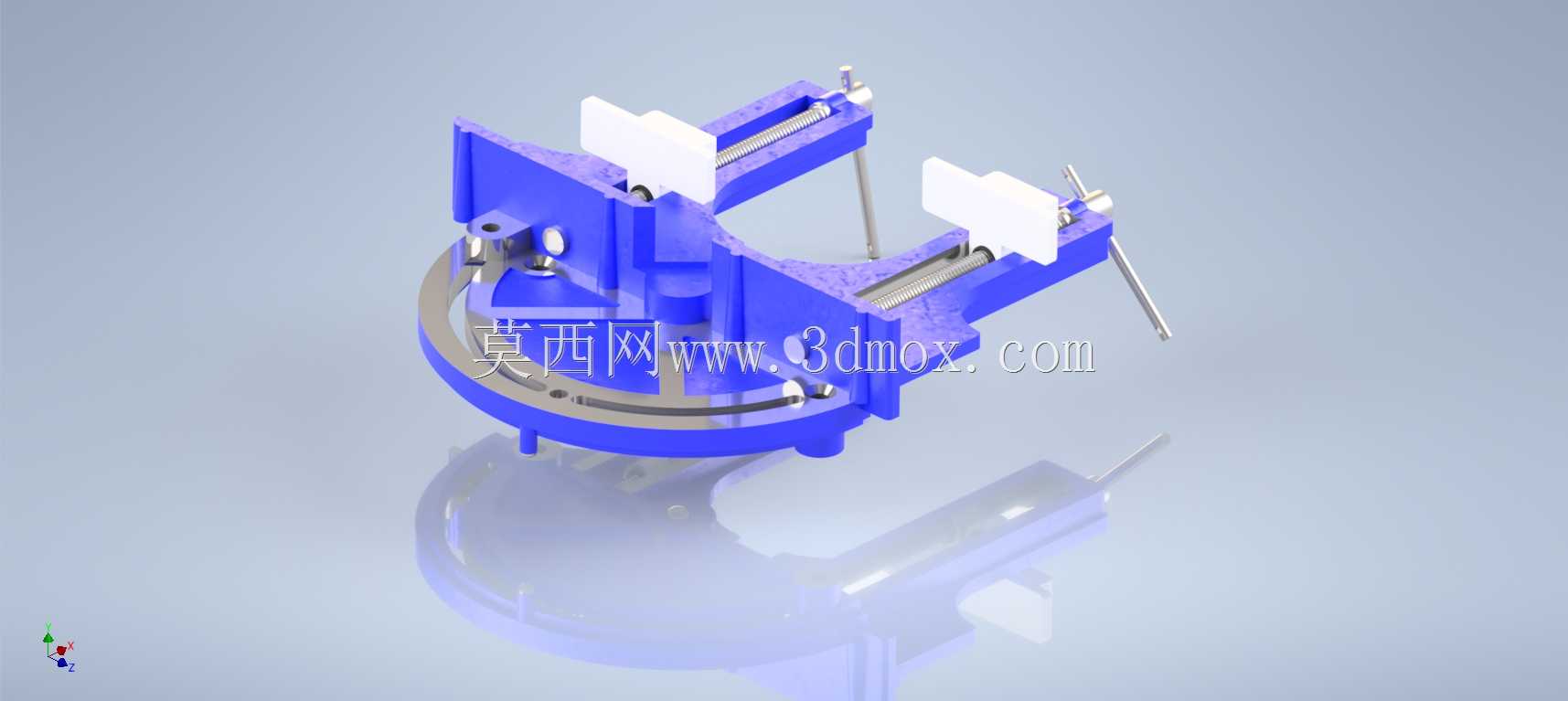

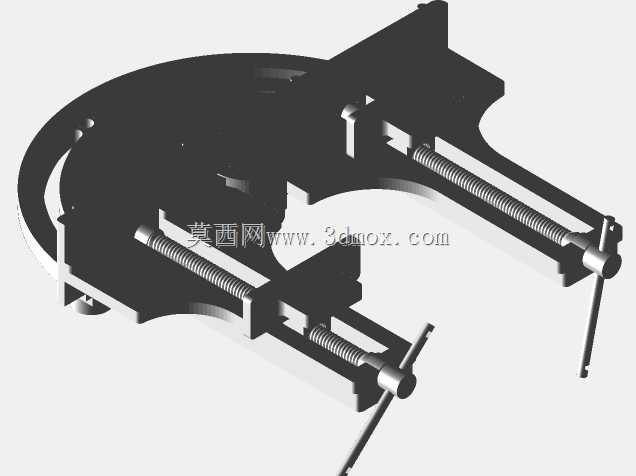

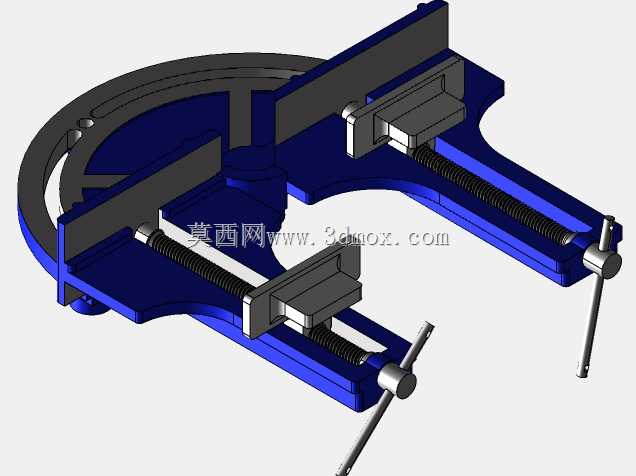

　　从结构布局看，底座采用圆盘回转支承形式，底部预留安装孔位，可直接固定在木质工作台或钢制机架上，安装边界以圆盘外径为基准，周边留出操作手柄的活动空间即可；上部两套夹钳沿导轨对称布置，导轨面经平直度约束，保证活动钳身运动时不偏摆。钳口部位设置了可拆卸的夹持垫块，白色垫块与金属钳身分离，装夹薄壁件或软质型材时可更换铜质、尼龙垫块，避免夹伤工件表面；夹持螺杆采用梯形螺纹，进给平稳、自锁性好，夹紧后不会因切割振动松脱。

　　设计思路上，这套机构没有追求复杂的自动化，而是围绕手动下料的实际痛点做功能整合：双钳口同步或独立调整的布局，既能夹持长管件的两点以抑制颤振，也可分别装夹两个小工件，减少换件频次；回转底座与直线导轨的组合，让角度调整和对中调整互不干涉，导轨上的钳身位置可沿工件长度方向滑动，适配不同长度的管材。操作侧伸出的操纵杆用于控制回转锁紧或进给导向，力臂长度经过取舍，单手即可完成锁紧动作，同时不会因杆过长造成周边干涉。

　　建模时需重点关注几处配合关系：圆盘与底座之间的回转面要保留合理间隙，模拟实际转动阻尼；导轨滑块与钳身的配合面需体现导向长度，保证夹持时受力对称；螺杆与螺母段要做出螺纹特征或用等效配合表达，钳口垫块的安装槽、定位销孔也要还原，以便后续出工程图时直接标注安装尺寸。整体外形以底座圆盘为最大轮廓，上部钳体高度控制在手动操作舒适区间，安装时只需保证底座工作面水平，即可让回转角度与切割片进给方向保持准确对应，切实提升小批量斜切下料的一致性与装夹效率。
