中重型轴系支撑用双轴承安装座结构

在中重型传动设备的轴系布局里，双轴承支撑结构是保障旋转轴运行精度、降低径向跳动的核心部件，这类结构常出现在输送线驱动端、小型动力输出单元、工装夹具旋转工位、通讯设备内部传动模组等场景中，用来承担轴系运转过程中的径向载荷与少量轴向窜动，避免轴端因悬臂受力出现偏磨、振动超差的问题。

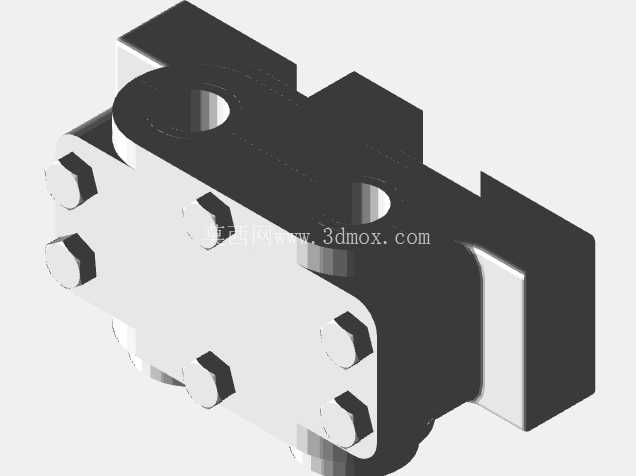

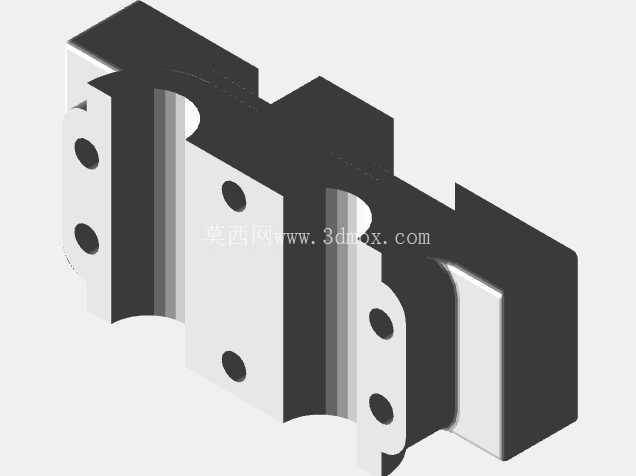

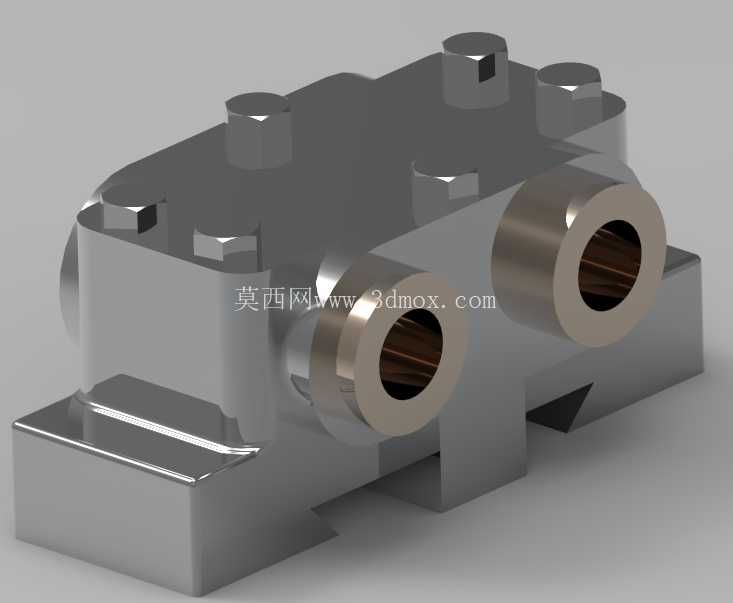

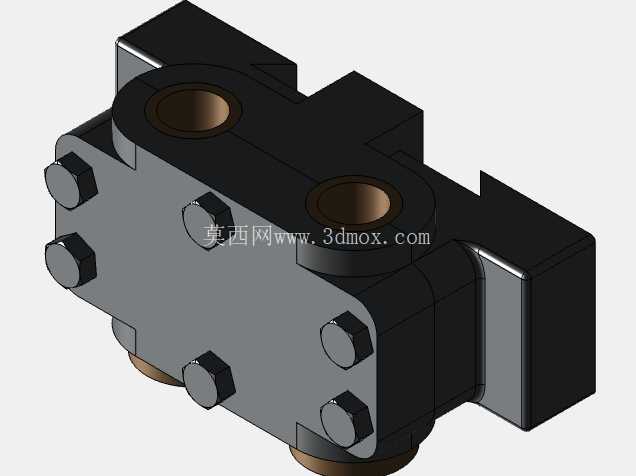

从结构组成来看，这套双轴承组件拆分后包含四个核心部分：一体式铸造或铣削成型的支撑底座、扣合在底座上方的顶盖、两个压装在底座与顶盖合围腔体内的衬套，以及六根规格为1/2"-13 UNC的六角连接螺栓。设计时没有采用分体式独立轴承座的方案，而是选择底座与顶盖合围形成两个同轴轴承安装腔的结构，核心考量是减少两个安装位的同轴度累积误差——如果采用两个独立轴承座分别安装再拼接对齐，受安装面平面度、螺栓锁紧力不均的影响，两个衬套的同轴度很难控制在0.02mm以内，长时间运行后容易出现衬套偏磨、轴温升高的问题，而一体式底座的两个安装腔在一次装夹加工中即可完成内孔镗削，同轴度可以稳定控制在0.01mm范围内，能大幅降低后期运维的校准成本。

衬套作为直接与旋转轴接触的工作面，设计时选用了耐磨合金材质，内孔表面粗糙度控制在Ra0.8以下，压装时采用过盈配合压入底座的安装槽内，过盈量控制在0.02-0.03mm，既可以避免运转过程中衬套随轴转动出现跟转问题，也不会因为过盈量过大导致衬套内孔收缩变形，影响轴的转动灵活性。顶盖的作用是从上方压紧衬套的外圈台阶，限制衬套的轴向窜动，同时在设备维护时，只需要拆下六根连接螺栓即可掀开顶盖，直接更换磨损的衬套，不需要将整个轴承座从安装基础上拆下，也不需要将轴从传动链路中完全抽出，大幅缩短了停机维护的时间。

支撑底座的底部设计了带安装孔的固定支脚，两个支脚的安装面经过平面磨削处理，平面度控制在0.015mm以内，安装时可以通过螺栓将整个组件固定在设备的安装基板上，支脚的位置避开了轴的伸出空间，两侧的轴伸端预留了足够的联轴器安装空间，不会出现安装干涉。六根六角螺栓采用对称排布的方式，分别布置在两个轴承腔的两侧，锁紧时需要按照对角线顺序分次拧紧，拧紧力矩控制在对应规格螺栓的推荐值范围内，避免因单侧锁紧力过大导致顶盖倾斜，挤压衬套出现内孔变形。

在实际选型应用时，需要提前核对轴的直径与衬套内孔的配合公差，通常轴与衬套采用间隙配合，间隙值控制在0.01-0.02mm，既可以保证轴转动顺畅，也不会因为间隙过大出现径向跳动超差的问题。安装时需要先将两个衬套压入底座的安装槽内，再将穿好传动件的轴放入衬套内孔，扣合顶盖后按照对角线顺序逐步拧紧螺栓，锁紧后需要手动盘动轴检查转动灵活性，确认无卡滞、无异常摩擦后再连接动力端。这种结构的刚性表现优异，能够承受中重型载荷下的连续运转，同时因为结构简单、零件数量少，备件储备成本低，非常适合在需要长期连续运行、维护窗口较短的工业场景中使用。

从建模逻辑来看，这套模型在构建时优先完成了底座的基体特征，通过拉伸、切除、镗孔等特征完成底座的安装腔、支脚、螺栓过孔的结构，再基于底座的安装腔尺寸关联设计衬套的内外径尺寸，保证配合公差符合设计要求，顶盖的分型面与底座的上表面完全贴合，螺栓孔的位置与底座上的螺纹孔完全同轴，避免出现装配干涉。整个模型的所有安装面、配合面都保留了合理的加工余量与倒角特征，没有出现尖锐棱角，符合机械加工的工艺要求，也避免安装过程中出现划伤操作人员的问题。
