六槽外啮合间歇转位马氏机构

　　这套间歇转位机构在自动化产线里承担把连续驱动转化为步进输出的任务，常见于多工位回转工作台、分度送料、包装机转盘、装配夹具换位和检测工位切换。主动拨盘每转一周，带销的圆弧拨臂进入星形轮槽，推动从动槽轮转过固定角度；拨销脱离后，主动盘上的锁止弧与槽轮外圆贴合，把输出端牢牢刹在定位位置，避免工位在加工或装配时发生漂移。

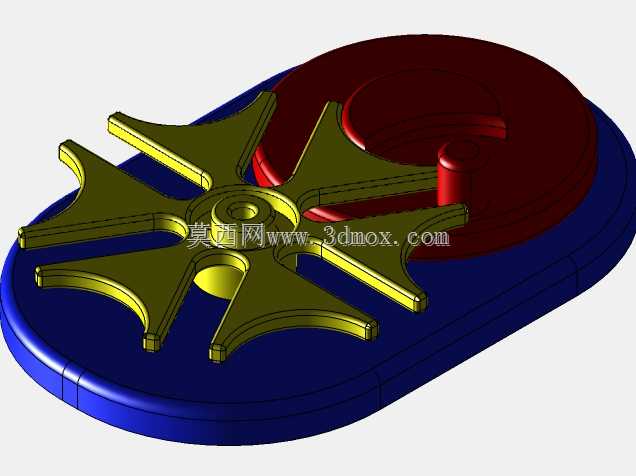

　　建模时先按六槽分度确定槽轮几何：相邻槽夹角取六十度，槽宽与拨销直径采用小间隙配合，保证销入槽时不卡死、退出时无明显冲击。槽轮采用六辐星形布局，中心设置轮毂与轴孔，辐条间留出大开口以减轻转动惯量；端部锁止弧按拨盘同心圆弧包络，圆弧衔接处做微小让位，防止锁止面在入槽瞬间干涉。

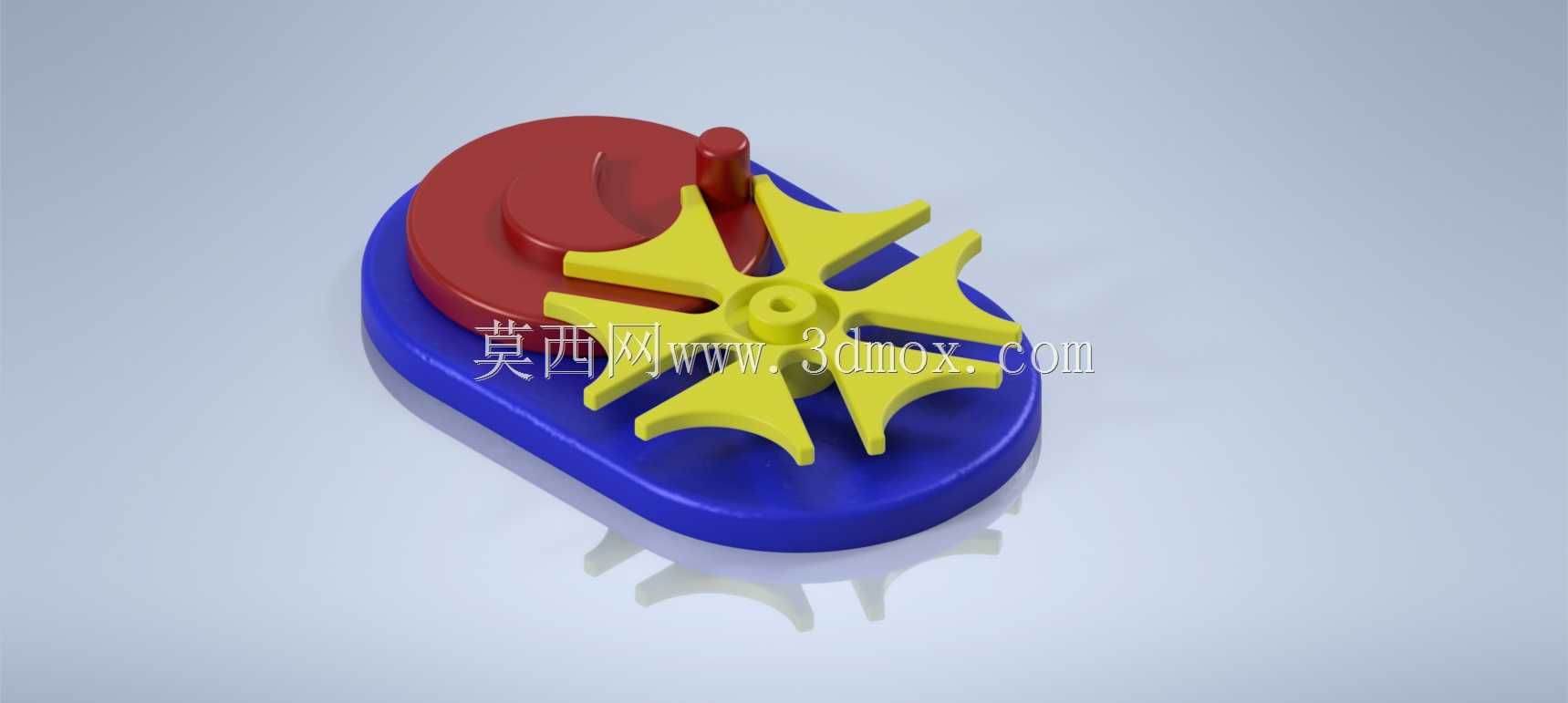

　　主动件由红色偏心拨臂和圆柱销组成，拨臂轮廓在非推动段构成凸锁止弧。销的中心圆半径需与槽轮径向槽长度匹配，入槽点尽量接近槽的切线方向，这样可把启动瞬间的冲击速度压低，减少分度末端的回弹。底板采用长圆形安装座，四角预留固定孔位，蓝色基座既容纳两轴支承，也限定中心距；两轴平行度靠基座上的轴承孔保证，装配时应先校验中心距，再调整拨销与槽的侧隙。

　　外形边界围绕底板展开，槽轮最大回转半径不得超出基座外缘，拨臂旋转包络与槽轮顶部保留安全间隙。安装时底板贴合设备台面，紧固件穿过沉孔后锁紧；输出轴可连接转盘、夹具或链轮，输入端对接减速电机。设计中需关注拨销接触应力和槽口疲劳，槽口可做圆角强化；高速工况下应核算槽轮角加速度，必要时增加缓冲或降低输入转速。该结构紧凑、定位可靠，适合需要规则间歇分度的中低速自动化场景。
