在中小功率干式电源变压器的内部装配体系里,这类开槽导轨是承担绕组定位、引线导向以及内部组件相对位置固定的核心结构件,并非通用传动场景下的直线导轨,很多刚接触变压器结构设计的工程师容易把它和传动导轨混淆,实际上它的核心作用是为变压器内部的绝缘骨架、分接引线、屏蔽层组件提供稳定的安装基准与滑移限位,在变压器批量总装的工序里,工人可以顺着导轨的开槽路径快速推入预装完成的绕组组件,不需要反复调整孔位对齐,能把单台变压器的内部装配耗时压缩近两成。

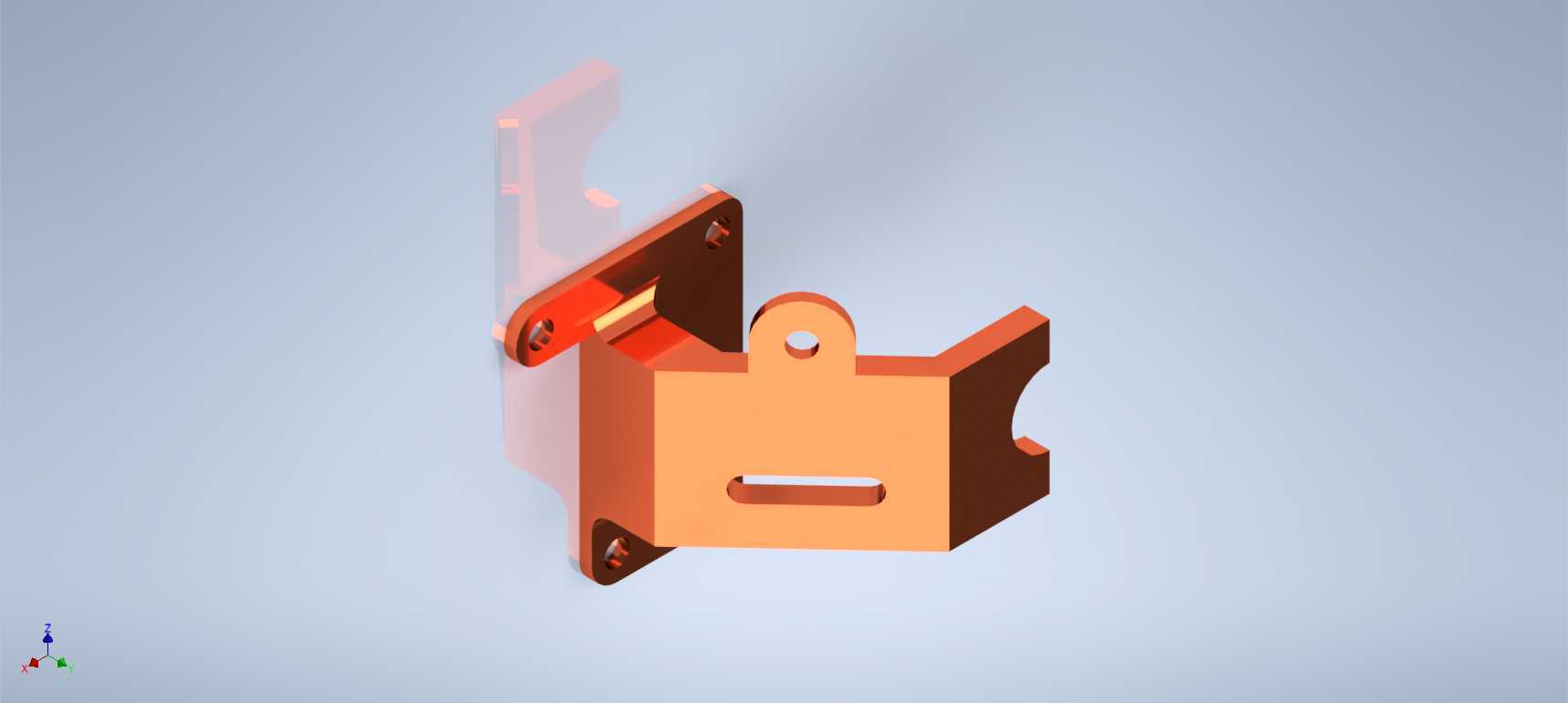

从结构设计的逻辑来看,这款导轨的主体采用弯折成型的一体式钣金结构,没有多余的拼接焊缝,避免了长期运行过程中焊缝位置因为变压器本体的电磁振动出现松脱的隐患。主体承载面开的长圆形通槽,一方面是为了给绕组端部的固定扎带提供穿装空间,另一方面也能适配不同叠厚规格的绕组组件安装,允许安装位置在槽长范围内做±5mm的微调,抵消绕组绕制过程中产生的尺寸公差累积。侧边带半圆缺口的立边结构,是专门为变压器低压侧的引线出线预留的避让空间,引线可以顺着缺口位置规整排布,不会被钣金锐边割破绝缘层,同时立边上的两个安装孔位,采用了沉孔设计,装配后螺丝头部不会突出导轨平面,避免和推入的绕组骨架产生刮擦。
安装边界方面,这款导轨的整体安装孔距适配常规EI型、CD型铁芯的夹件安装位,不需要额外在变压器夹件上重新打孔,直接利用夹件原有预留孔就能完成固定,导轨的突出高度控制在32mm以内,不会超出变压器外壳的内部安全净距,即使是带金属外壳的密闭式电源变压器,也不会出现导轨碰壳的绝缘隐患。导轨端部带挂孔的延伸折边,是为了方便在检修过程中临时悬挂引线或者检测工具,不需要额外在变压器内部加装临时挂点,也能在绕组浸漆工序中作为吊挂点使用,让绝缘漆能够均匀流淌覆盖绕组表面,不会出现局部积漆的问题。
在实际应用场景中,这类开槽导轨除了用在常规工频电源变压器上,也能适配部分小型隔离变压器、控制变压器的内部装配需求,尤其是在需要频繁调整绕组位置的试验类变压器产品中,导轨的开槽设计可以快速改变绕组的耦合间距,方便工程师调试不同的漏感参数,不需要重新制作整套安装支架。设计过程中特意把导轨的所有外露锐边都做了R0.8的圆角处理,避免装配过程中划伤工人的手部,也防止划破绕组外层的绝缘聚酯薄膜,导轨的弯折位置做了加强压筋,在承受单个重量不超过2.5kg的绕组组件时,不会出现弯折变形的情况,长期在变压器120℃的工作温升环境下,也不会因为材料热胀冷缩出现尺寸偏移,保证内部组件的相对位置始终稳定,避免因为组件移位引出的绝缘距离不足、引线拉扯断裂等故障。
