二十叶片径流式涡轮叶轮结构

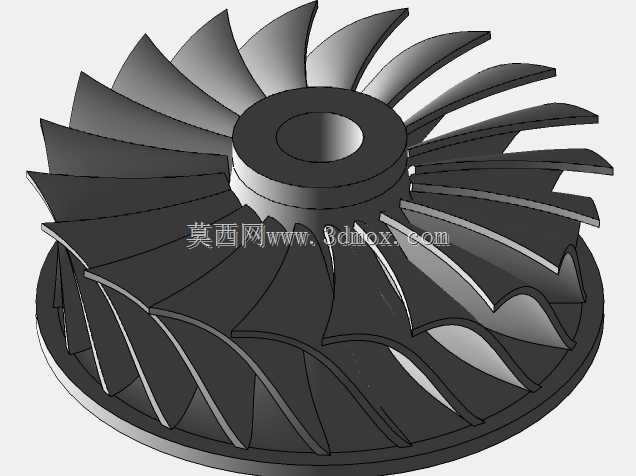

　　该模型呈现的是一种带二十片叶片的径流式涡轮叶轮，整体由中心轮毂、环形安装基体、周向叶片和外缘轮廓共同构成。此类叶轮常见于小型涡轮机械、废气能量回收装置、高速气动设备以及实验台教学演示中，核心作用是在气流或工质流经叶片通道时，将流体能量转化为转子旋转机械能，或在反向工作状态下通过旋转对气体进行加压输送。

　　从结构布置看，叶片沿轮毂周向均匀分布，数量较多，有利于在相同外径下分割出更细密的流道，降低单通道载荷，并使气流在进入和离开叶轮流道时更加连续。叶片采用空间扭转形态，进口区域与出口区域的角度并不相同，这种处理不是单纯为了外观，而是为了适应工质从径向进入、逐步转向轴向或斜向流出的运动轨迹。若叶片仅使用简单直板形状，气流在通道内容易产生较大冲角，引发分离、涡流和能量损失；扭转叶型则能让叶片表面压力分布更平滑，提高能量转换效率。

　　中心轮毂设置有同轴孔，可作为与主轴配合的安装基准。实际设计时，该孔通常需要与轴径、键连接、锁紧螺母或过盈配合方式共同确定，孔的圆柱度、同轴度以及端面垂直度会直接影响高速旋转状态下的动平衡。轮毂外圆与叶片根部采用连续过渡，避免尖锐交线造成应力集中。对于承受高转速、高温或周期性气动载荷的叶轮而言，根部圆角、壁厚变化和材料选择都十分关键，模型中叶片与底盘之间的连接区域应在后续工程细化中保留足够圆角，不宜为了视觉轻薄而削弱承载截面。

　　外形边界方面，叶轮最大尺寸由叶片外缘直径决定，轴向高度则受叶片翘曲高度和轮毂厚度共同约束。装入壳体时，外缘与蜗壳或导风罩之间需要保留合理间隙：间隙过小，热膨胀、加工误差或振动可能导致擦壳；间隙过大，工质会从叶顶泄漏，降低效率。底盘背面应考虑与轴承座、密封件或压紧件的空间关系，前端面则需保证进气通道不受轮毂凸起干扰。

　　建模思路上，这类零件适合先建立旋转基体，再以单叶片曲面完成叶型造型，通过圆周阵列得到全部叶片。叶片曲面应重点控制前缘、后缘、叶顶弧线和根部过渡，阵列后检查相邻流道是否均匀、叶片是否存在干涉、底盘与叶根是否完全结合。若用于加工或仿真，还需进一步补充圆角、拔模斜度、材料牌号、动平衡等级以及与主轴连接的细部结构，使外观模型能够顺利转化为可制造、可装配、可校核的机械零件。
