3kg便携液化石油气钢瓶结构设计

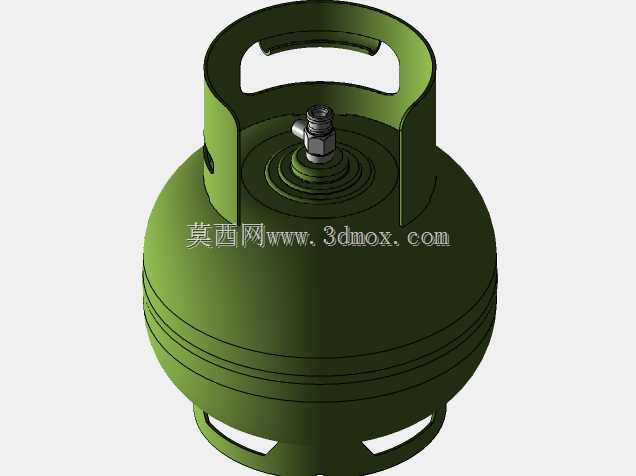

　　这款3kg级液化石油气钢瓶的三维结构，面向户外餐饮、临时摊点、露营炊事以及小型移动式燃气作业场景，核心作用是在合规承压边界内储存液态LPG，并通过顶部阀组稳定输出气相燃气，为灶具、喷灯或小型加热设备提供可移动气源。

　　从实际使用角度看，小容积钢瓶区别于家用15kg大瓶的关键在于搬运与安放边界。瓶身采用上下封头冲压拼焊的回转体结构，中部环向布置多道加强凹槽，既提升筒体抗外压与抗内压刚度，也在卷压成型时控制壁厚减薄；底部开出镂空支撑脚，保证直立放置时通风、泄水并避开焊缝直接接触地面，减少锈蚀积水。顶部一体式冲压护罩是该结构的重点：护罩形成提手空间，搬运时手部可直接穿握，同时把瓶阀、角阀接口完全罩在内部，避免倾倒、碰撞时阀件受侧向冲击而断裂泄漏。护罩与瓶肩通过焊接固定，开孔轮廓兼顾握持强度与减重，转角处做圆滑过渡以降低应力集中。

　　建模时需要重点控制几条装配关系：瓶阀轴线与瓶肩中心同轴，阀座螺纹区、密封锥面和护罩内净空必须留出扳手操作空间；护罩提手内孔要满足成人四指穿入，同时顶部高度不能超过运输堆叠限值；底脚支撑圆直径决定站立稳定性，支撑面过小会在不平地面上倾翻，过大则增加外形包络和材料消耗。瓶体外径、总高、护罩高度和底脚跨距共同构成安装边界，在橱柜、设备舱或支架上布置时，还要预留阀件接装软管、调压阀的操作距离以及瓶体周围散热通风间隙。

　　结构细节上，瓶肩到阀座的过渡区采用平滑收口，使焊接热影响区远离高频搬运受力点；环向凹槽不仅是加强筋，也能在轻微滚动碰撞时保护瓶体母材；护罩侧面开孔可作为定位和减重特征，底部镂空则便于排水清污。对于结构设计人员，这类模型的价值不在于复杂曲面，而在于把承压壳体、安全防护、人机搬运、直立支撑和阀组安装统一到一个紧凑回转体中；选型时可据此核对瓶体占位、连接高度、护罩防护范围以及与减压阀、胶管、固定绑带的匹配关系，从而在移动燃气设备或小型供气系统中完成更可靠的布置。
