该小链轮主要用于轻载链条传动场合,常见于小型输送线、实验台、包装辅助机构、通讯工具类小型设备以及空间受限的传动单元中。它的作用是把旋转轴的扭矩通过轮齿传递给链条,再由链条带动从动端完成同步运动。相比齿轮直接啮合,链轮与链条配合时中心距布置更灵活,对轴间距变化的适应能力更强,在低速、小功率、需要保持确定传动比的机构里具有较好的实用性。

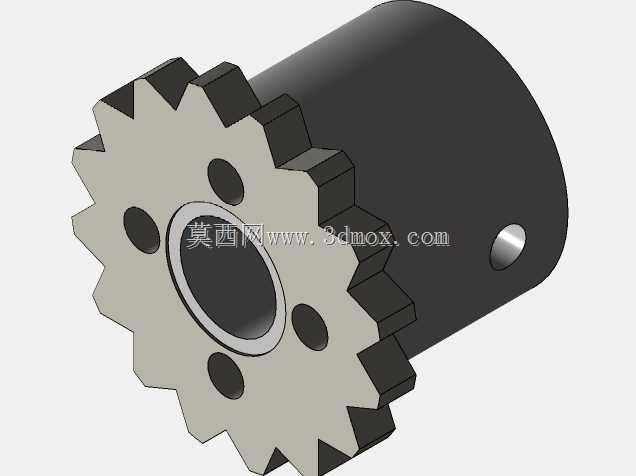

结构上,模型由带齿的轮盘和同轴圆柱轮毂组成。轮盘外缘加工出与链条节距相匹配的齿形,齿顶、齿侧和齿根轮廓需要保证链条滚子能够顺利进入和退出啮合,避免运动过程中出现卡链、跳齿或异常冲击。轮盘端面均匀布置多个圆孔,这些孔在不显著削弱齿根强度的前提下减轻了零件重量,也便于观察、穿装和轻量化设计。轮毂部分向外延伸,形成较长的轴向支撑段,可增加与轴的接触长度,使扭矩传递更稳定,减少悬臂安装时的偏摆。
孔径按8毫米设计,适合与直径8毫米的传动轴配合。实际应用中,可根据载荷性质选择间隙配合或过渡配合;若用于频繁启停、正反转切换的机构,应增加键连接、紧定螺钉或胀紧结构。模型轮毂侧面预留了径向锁紧孔,可通过紧定螺钉顶紧轴面,防止链轮在运转时相对轴发生周向转动或轴向窜动。安装时需关注链轮端面与轴线的垂直度,若轮盘偏斜,链条会在啮合过程中受到侧向力,导致磨损加快、噪声增大,严重时还会引起链条脱轨。
从外形边界看,链轮最大外缘由齿顶圆决定,轮毂外径小于齿顶圆,轴向长度集中在轮毂段,整体结构紧凑。布置三维装配时,应在齿顶圆外侧保留链条包绕和运行空间,在轮毂两端留出轴套、挡圈或联轴器位置;端面减重孔区域不应与压板、螺钉等固定件发生干涉。链条张紧侧与松边应保持合理走向,两轴平行度需要在装配阶段校正,链轮中心平面应尽量共面,这样才能让链节均匀受力。
设计思路偏向小型化与易加工性:轮齿部分承担啮合功能,轮毂部分承担定位和传扭功能,端面孔负责减重,侧孔负责锁紧。齿数选择会直接影响传动平稳性,齿数过少容易引起多边形效应和速度波动,齿数过多则会增大外径并在链条磨损后更容易跳齿。对于轻载机构,该结构在保证啮合强度的同时控制了体积,适合安装在支架板、电机输出端或短轴传动段。建模时应重点还原齿形节距、内孔同轴度、轮毂长度、锁紧孔位置以及端面孔分布,这些特征不仅影响外观,更决定后续装配、加工和运动校核是否准确。
