该链轮属于链传动系统中的从动或主动啮合轮,主要用于输送线、包装设备、农业机具、小型自动化专机以及需要较大传动比和稳定扭矩传递的机构中。链轮通过轮齿与链条滚子逐节啮合,将旋转运动转化为链条的直线牵引,或把链条输入的运动传递给轴系。相比带传动,链传动对中心距变化不敏感,低速重载下打滑风险低,适合油污、粉尘、温湿度波动较明显的车间环境。

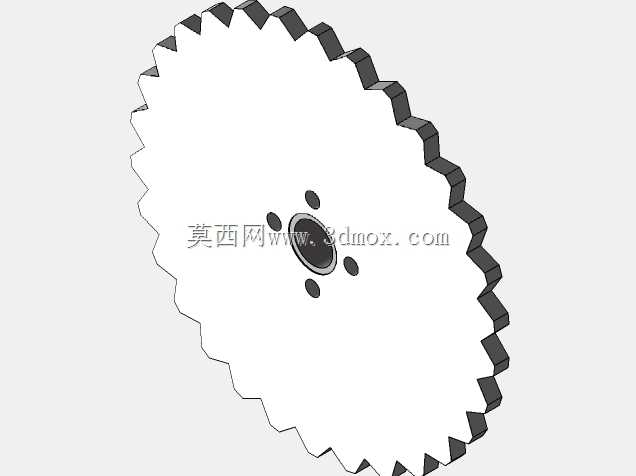

结构上,模型采用整体盘式链轮形式,外缘均匀分布链齿,齿形按对应链条节距和滚子直径进行包络设计,保证链条进入和退出啮合时过渡平顺,减少冲击、跳齿和异常磨损。轮体中部设置中心轮毂孔,孔径为8毫米,用于与传动轴配合;孔周布置多个小孔,可承担减重、安装定位、销钉固定或辅助连接作用。轮毂区域相对轮缘加厚,使键连接、紧定螺钉或销轴锁紧时有足够接触面积,避免传动过程中孔壁压溃或轮体偏摆。
从安装边界看,设计时需要同时校核齿顶圆、根圆、轮毂外径和轴向厚度。齿顶圆决定链轮在机架内的旋转包络,周边应预留链条啮合、拆装和维护空间;根圆与链条滚子接触区域影响承载能力,齿侧间隙过小会加剧卡滞,过大则容易引起链条脉动和噪声。8毫米中心孔适配较小直径轴段,选型时应关注轴的扭转强度、支承跨距以及链轮悬臂量。若链轮安装在轴端,应尽量缩短轮毂外侧到轴承的距离,降低弯矩;若位于两轴承之间,则需保证轴向定位可靠,防止链条张力推动轮体窜动。
建模过程中,轮齿可先按单齿轮廓绘制,再通过圆周阵列形成完整齿圈;齿廓端部应保留合理倒角或圆角,避免热处理和实际加工时出现应力集中。盘面上的减重孔不宜过度靠近齿根,应保持连续刚性环带,使啮合载荷能够均匀传递到轮毂。对于高速或频繁启停工况,还需结合齿数、链条节距、转速和张紧方式评估动载荷;齿数过少会导致多边形效应明显,齿数过多则容易在链条磨损后发生跳齿。该结构在三维布置时可直接用于校验链条走向、张紧轮位置、护罩间隙以及轴系装配关系,也可为后续工程图绘制、机加工工艺制定和链轮选型改型提供依据。
