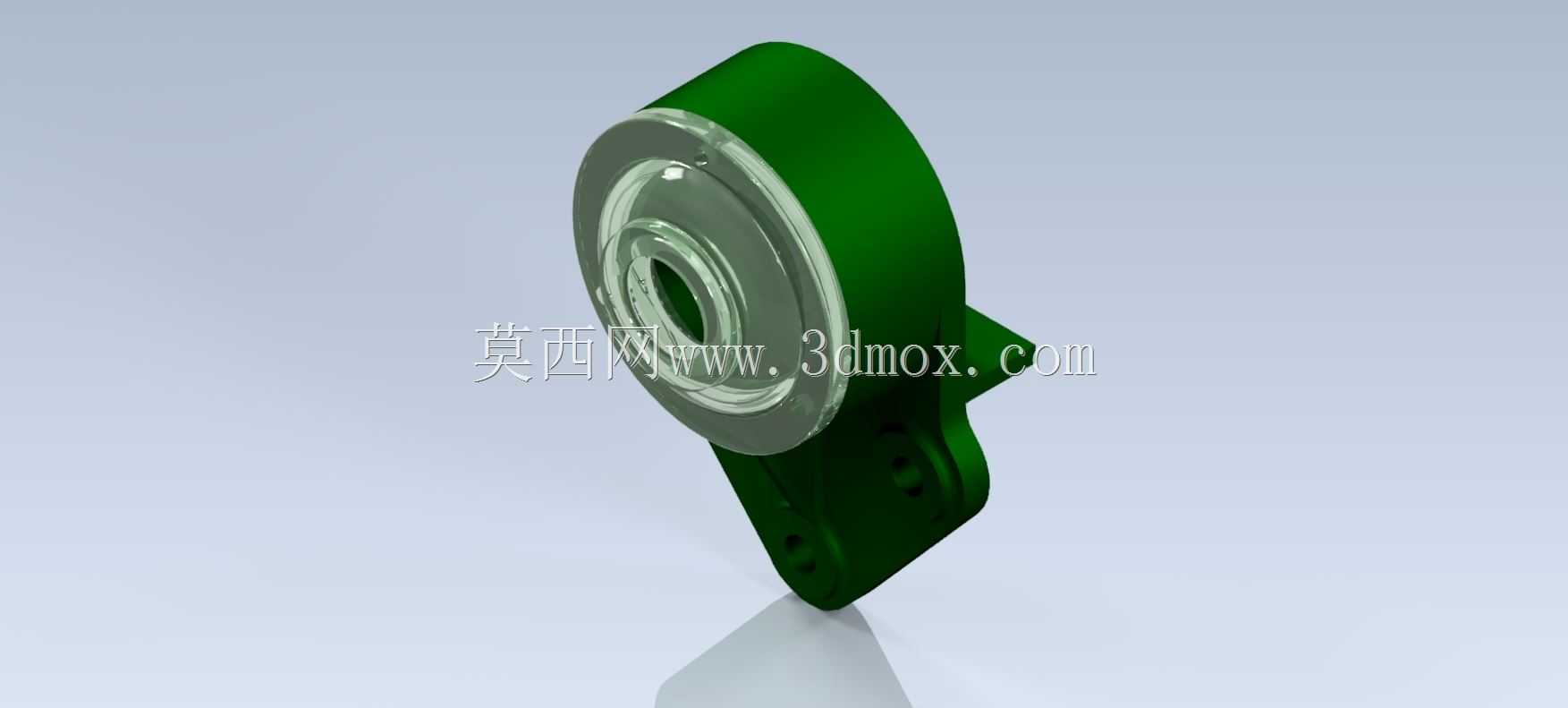

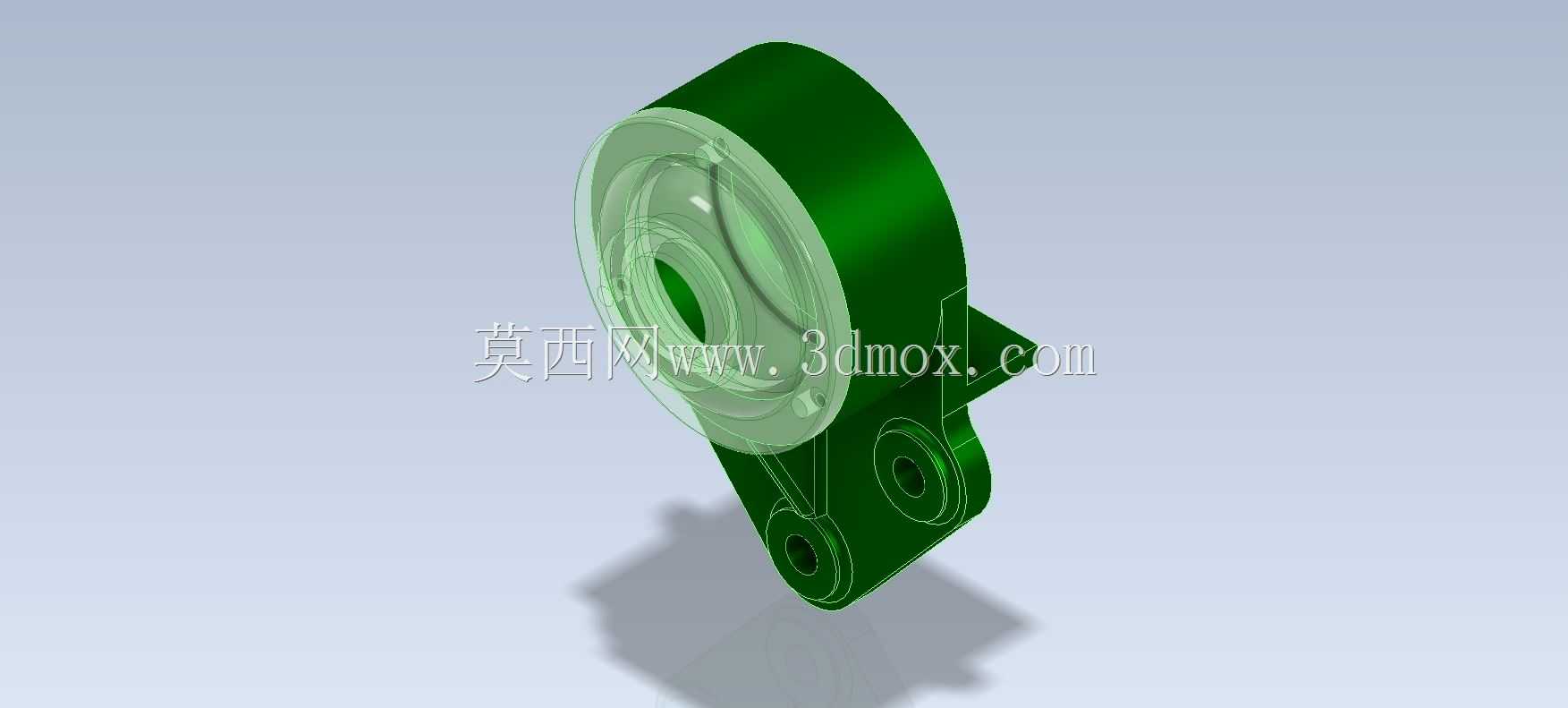

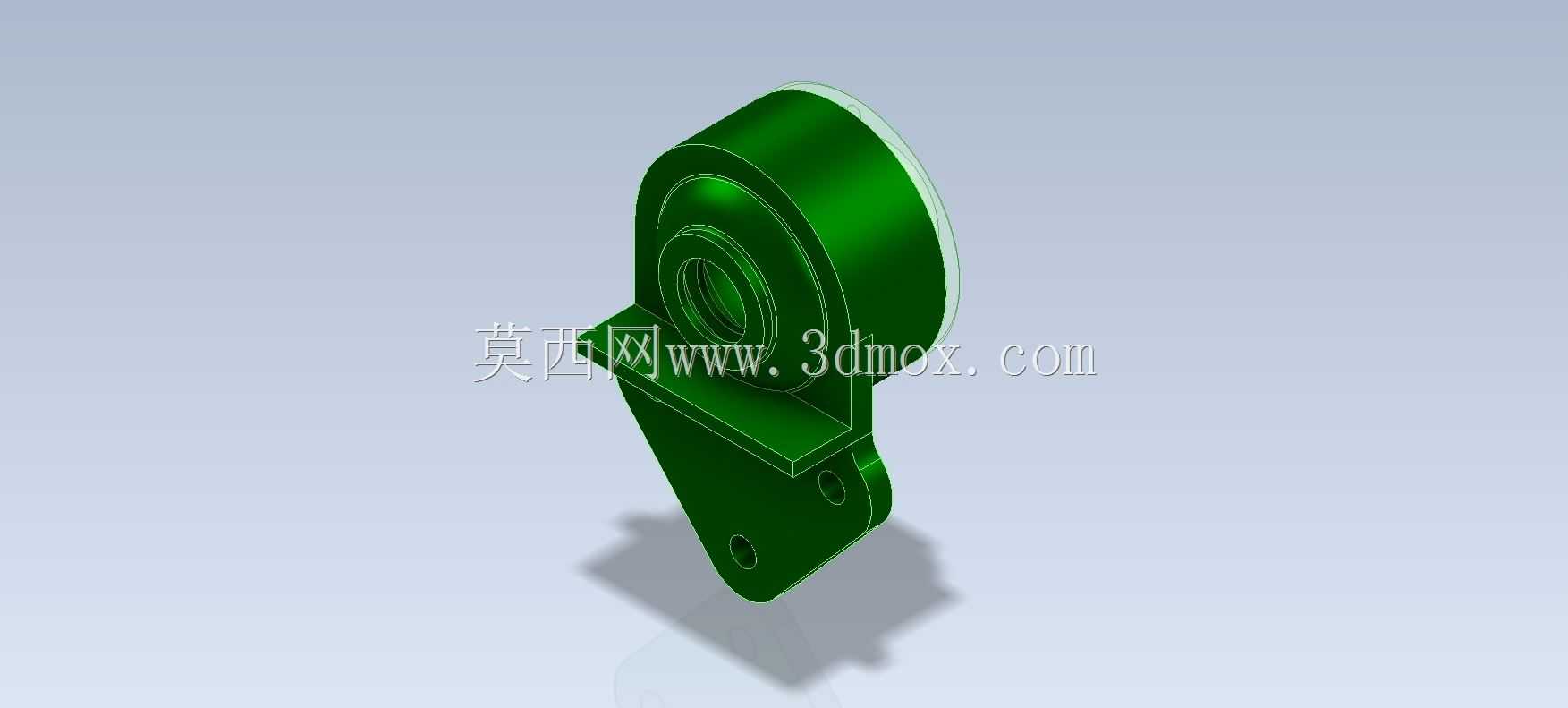

立式带安装脚轴承支撑座结构设计

项目分类:轴承座 发布时间:2022-07-14 ID:677423
  • 立式带安装脚轴承支撑座结构设计
  • 立式带安装脚轴承支撑座结构设计
  • 立式带安装脚轴承支撑座结构设计
  • 立式带安装脚轴承支撑座结构设计
  • 立式带安装脚轴承支撑座结构设计

  在带式输送机、小型动力传输台、轻工包装线的从动辊端、电机输出轴过渡端,这类带侧置安装脚的一体式轴承支撑结构是极为常用的支撑部件,核心作用是为滚动轴承提供稳定的安装定位基准,同时将轴系运转产生的径向载荷、少量轴向载荷均匀传递到设备机架上,避免轴系运转过程中出现窜动、偏摆,保障传动部件的同轴度精度。

  从实际使用场景来看,这类支撑座多应用在中低速、载荷平稳的传动工位,比如小型食品输送线的端辊支撑、桌面级实验设备的转轴定位、小型风机的叶轮轴固定,相比分体式轴承座,一体式铸造成型的壳体结构刚性更强,装配时不需要反复调整上下座的同轴度,对现场安装人员的技能要求更低,能有效缩短设备装配的调校周期。

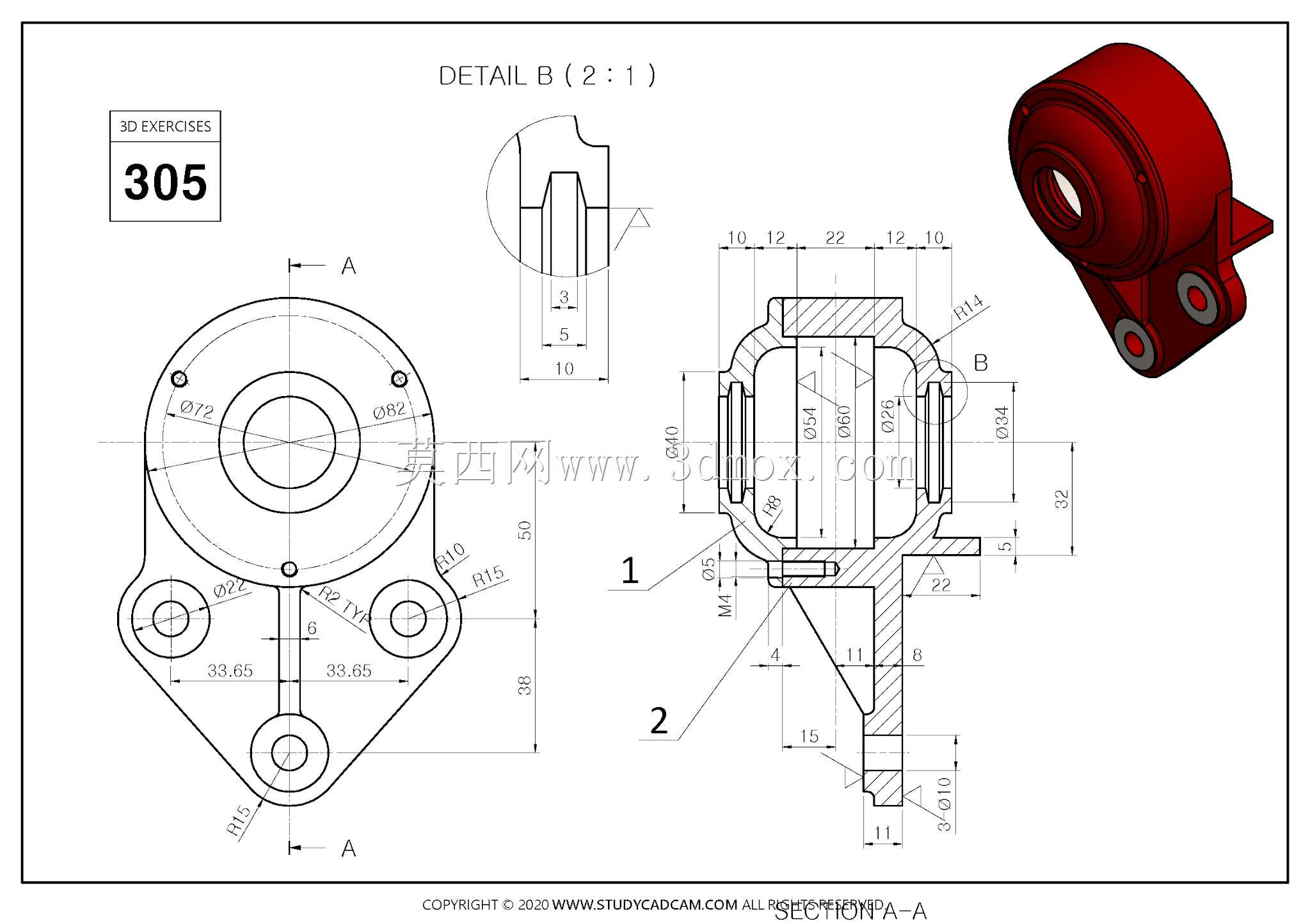

  结构设计上,主体轴承容纳腔采用阶梯孔结构,最内侧的孔肩为轴承外圈提供轴向定位面,孔径公差按照轴承外圈的过渡配合要求设计,既能保证轴承压装后不会出现外圈跑圈的问题,又不会因为过盈量过大导致轴承装配后游隙变小、运转卡滞。腔体外侧预留了密封件的安装槽,可以配套安装毡圈油封或者骨架油封,阻挡车间环境里的粉尘、切削液、水汽进入轴承内部,延长轴承的润滑维护周期。

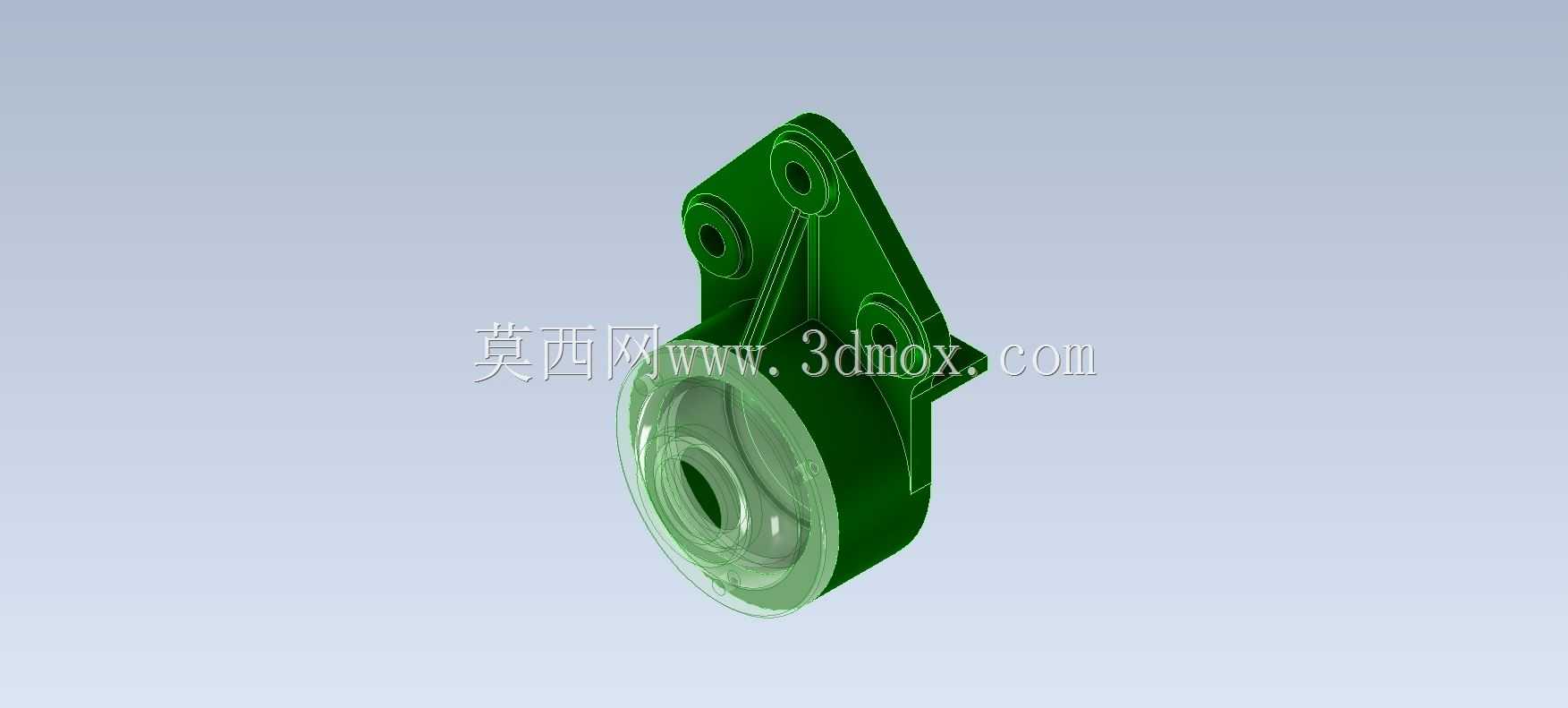

  侧置的两个安装脚与主体壳体为一体化结构,安装脚的贴合面经过铣削加工,平面度控制在0.05mm以内,保证和设备机架安装面完全贴合,避免锁紧安装螺栓时壳体出现扭曲变形,导致轴承孔的圆度超差。安装脚上的螺栓孔采用长圆孔设计,实际安装时可以沿孔的长轴方向微调支撑座的位置,方便调整轴系的中心高,补偿机架加工时的位置误差,降低对机架安装孔位的加工精度要求。

  安装边界方面,这类支撑座的轴承容纳腔深度略大于所选轴承的外圈宽度,压装轴承后轴承外圈端面不会突出腔体端面,外侧可以加装端盖实现腔体的全密封;安装脚的螺栓孔中心距按照常用的型材安装间距设计,能直接适配标准工业铝型材、槽钢机架的安装孔位,不需要额外加工过渡连接板。主体壳体的外壁做了圆弧过渡处理,没有尖锐的棱角,一方面是铸造工艺的要求,减少铸件的应力集中点,避免铸件冷却过程中出现开裂,另一方面也能避免设备维护时尖锐边角划伤操作人员。

  从受力角度考量,安装脚与主体壳体的连接位置做了加厚的加强筋结构,筋板的厚度从壳体外壁向安装脚方向逐渐增厚,能有效分散轴系传递过来的径向载荷,避免设备长时间满负荷运转后安装脚与壳体连接位置出现疲劳断裂。轴承腔的内壁粗糙度控制在Ra1.6以下,减少轴承外圈压装时的摩擦阻力,同时保证轴承外圈和腔体壁的接触面积足够,热传导效率更高,能把轴承运转产生的热量快速通过壳体散发到空气中,避免轴承长时间高温运转导致润滑脂失效。

  实际选型匹配时,需要先确认所配轴承的外径、宽度尺寸,对应选择适配腔体规格的支撑座,同时要核算轴系运转时的最大径向载荷,确保支撑座的材质强度、安装螺栓的规格能满足载荷要求,避免过载导致支撑座断裂。安装时要先清理干净机架安装面和支撑座安装脚的贴合面,不能有铁屑、焊渣等杂物夹在中间,否则锁紧螺栓后会导致支撑座倾斜,轴承孔轴线和轴的轴线出现夹角,运转时会产生额外的附加载荷,加剧轴承的磨损。

  这类一体式支撑座相比凸台法兰式轴承座,占用的径向安装空间更小,适合安装位置比较紧凑的工位,不需要在机架上加工大尺寸的安装沉孔,只需要在机架平面上钻对应的螺栓过孔就能完成固定,对于一些后期改造的设备工位,这种支撑座的适配性更强,不需要对原有设备机架做大规模的改动就能完成轴承支撑位置的加装或者替换。
