MPX5100差压表压绝对压力传感元件

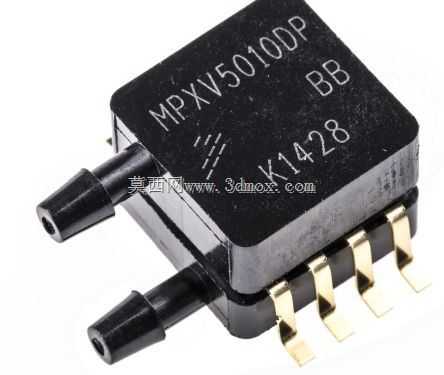

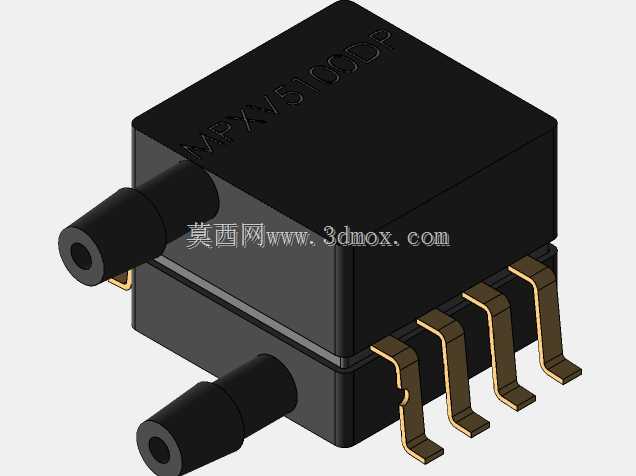

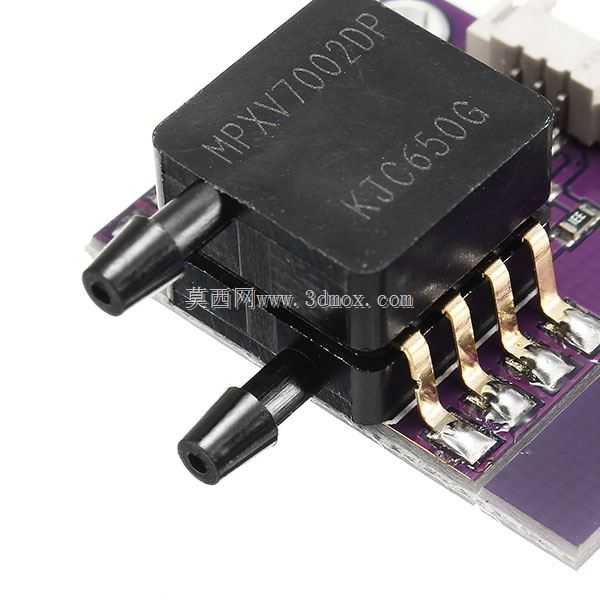

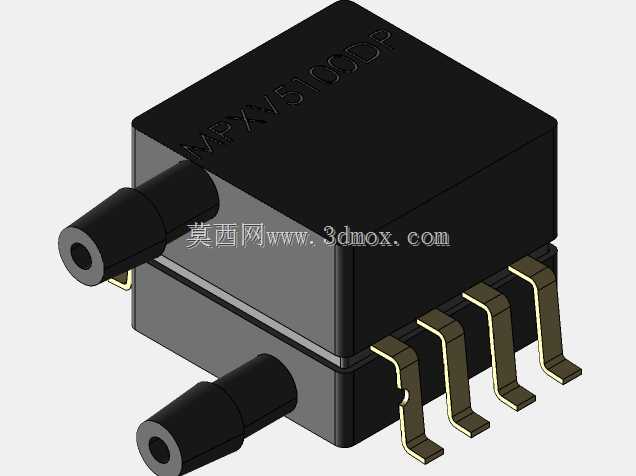

　　在工业气动控制、医疗呼吸设备、消费类家电风压检测这类场景里，压力检测元件的选型往往直接决定整套系统的控制精度，MPX5100这类集成式压力传感元件，覆盖0至100kPa的检测量程，可同时适配差压、表压、绝对压力三种检测模式，能覆盖绝大多数低压气路的检测需求，不需要额外搭配信号调理电路，给结构设计和电路设计都省了不少适配工作。做这类元件的三维建模时，最先要卡准的是安装边界的尺寸，首先是主体塑封外壳的轮廓，黑色环氧塑封的主体是方正的块体，两个气嘴的伸出长度、外径尺寸必须和实物完全一致，因为气路对接时往往要搭配硅胶软管，要是气嘴外径做偏0.1mm，实际装配时就会出现软管套不进去或者密封不严漏气的问题，两个气嘴的中心距也要严格对齐实物参数，

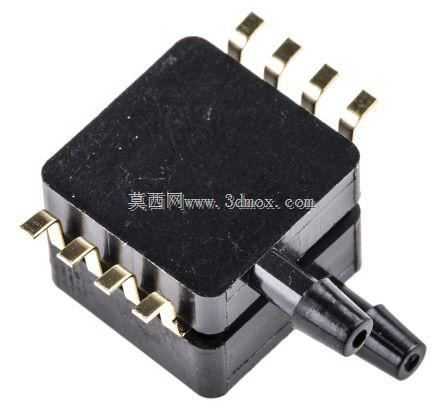

　　差压检测场景下两个气嘴分别对接正压腔和负压腔，中心距偏差会直接导致气路管路弯折，影响气路通畅度。引脚部分是SMD表贴形式，一共8个镀金引出脚，每个引脚的宽度、引脚间距、引脚伸出塑封体的长度、引脚的弯折弧度都要精准还原，做PCB封装适配的时候，这些尺寸直接决定了SMT贴片时能不能顺利过回流焊，要是引脚间距做小了，贴片时容易出现连锡短路，引脚伸出长度不够的话，焊接强度不足，设备受振动时容易出现引脚脱焊的故障。从功能特性上来说，这类集成传感器已经把压敏芯体、信号放大电路、温度补偿电路都集成在塑封外壳内部，输出的是校准后的模拟电压信号，不需要后端电路再做复杂的校准和补偿，结构设计时只需要预留好对应的安装空间，

　　不需要额外给它设计信号调理板的安装位，能大幅缩小整个检测模块的体积。实际应用场景里，在医疗呼吸类设备中，它可以用来检测气道的压力变化，判断呼吸气流的通畅度，给呼吸机、制氧机的压力控制提供实时反馈；在工业气动回路里，它可以安装在气源处理单元后端，实时监测供气压力，当气压低于设定阈值时触发报警，避免气动执行元件因为气压不足出现动作不到位的问题；在家用壁挂炉、新风系统这类家电里，它可以检测风道的静压，调整风机转速，实现恒风量送风，避免滤网堵塞后风量下降影响使用效果。做三维结构设计的时候，还要考虑元件的安装固定方式，这类表贴元件主要靠引脚焊接固定在PCB上，不需要额外设计螺丝固定孔，但是在振动较大的工业设备场景下，

　　要在元件周边预留点胶的空间，在元件底部和PCB之间填充固定胶，提升抗振动性能，避免长期振动后引脚出现疲劳断裂。建模时还要注意塑封体顶部的标识区域的细节还原，虽然丝印内容不影响装配，但是在做整机BOM可视化、装配工艺指导文件的时候，清晰的丝印标识能帮助产线工人快速识别元件型号，避免错料。气嘴的端部结构也要做细节还原，气嘴端部的倒角是方便软管装配的导向结构，要是建模时忽略这个倒角，做虚拟装配验证的时候会出现软管装配干涉的误判，影响装配工艺的判断。另外要注意元件的高度方向尺寸，塑封体顶部到PCB表面的高度要准确，在做整机结构堆叠的时候，这个尺寸决定了上盖和PCB之间的预留间隙，要是高度尺寸做小了，实际装配时上盖会压到传感器本体，轻则压坏塑封体，重则压坏内部的压敏芯体，导致传感器失效；要是尺寸做大了，会浪费整机内部的堆叠空间，不符合小型化设计的趋势。在做差压检测的气路设计时，两个气嘴的对接管路要尽量等长，避免因为管路阻力不一致导致检测误差，建模时可以提前在气嘴位置预留好管路走线路径，避免周边结构件挤压气管导致气路堵塞。这类传感器的工作温度范围覆盖常规工业级场景，结构设计时不需要额外给它做隔热或者散热结构，只要避开直接的热源、避免凝露滴落到气嘴或者引脚位置即可，建模时可以在传感器周边预留一定的空气流通间隙，帮助元件工作时的热量散出，避免长期工作在高温环境下影响检测精度。
