双转子药剂混料容器搅拌机构

　　该结构围绕粉体、颗粒或半流体药剂在腔体内的均匀掺混需求展开，容器采用上部开口的圆筒形腔体，侧壁保留一定直段高度，底部向中心驱动区域过渡，便于物料在桨叶推送下形成周向环流与径向翻折。现场布置时，筒体上方可对接投料、除尘或密闭盖板结构，下方通过底座法兰与机架、驱动单元固定，安装边界主要集中在底部法兰孔位、中心轴伸区域以及筒体外径范围；侧壁开口和上沿结构需预留操作、清洗与观察空间，避免搅拌部件回转时与外围管线、支架发生干涉。

　　搅拌执行部分布置在腔体底部中心，主轴由法兰座支撑并向上伸入容器，轴端设置轮毂，外圈连接环形拢料构件，多根径向支撑臂将环体与轮毂连成整体。环体附近布置两层不同朝向的桨叶，桨叶沿径向延伸并带有倾斜角度，运转时既推动物料沿筒底周向移动，又将底部物料向中心和上方扬起，减少死角沉积。靠近筒壁的桨叶末端做了贴近内壁的布置，可强化壁面附近物料交换，适合处理容易搭桥、贴壁或混合均匀度要求较高的药剂工况。

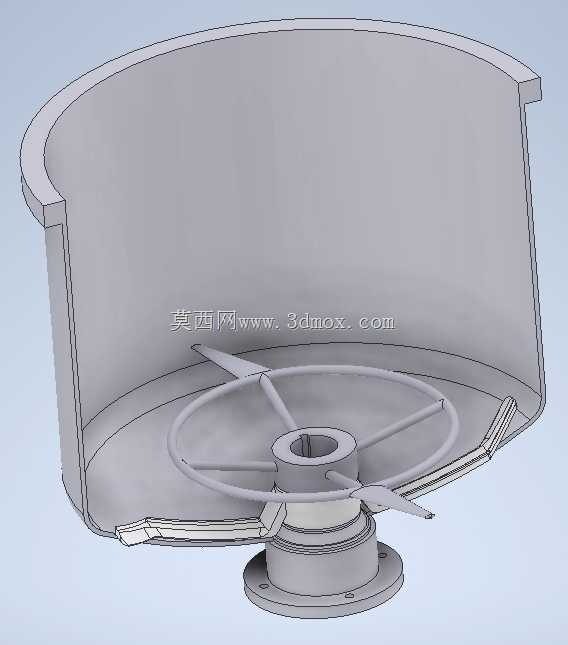

　　从设计思路看，模型重点表达了半剖容器内部的搅拌路径与装配关系。筒体并非单纯储料件，其圆弧底、直壁和中心安装区共同决定物料流动形态；环形构件可约束底层物料轨迹，使桨叶推送的料流在有限腔体内反复折返。双转子式搅拌逻辑强调不同位置叶片的协同：中心区域负责轴向翻动，外围叶片负责周向输送，边缘构件则处理筒壁附近滞留料层。对于结构设计人员，校核时应关注桨叶与筒壁间隙、轴系悬臂长度、法兰连接刚度以及底部密封空间；选型时则需结合物料堆积密度、粒径、流动性和单次批量，判断桨叶转速、驱动扭矩及容器有效容积。

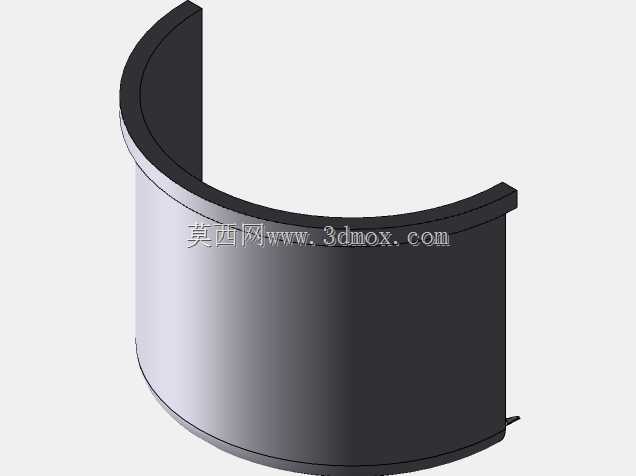

　　外形上，设备主体为直立圆筒配合底部缩径安装座，整体轮廓简洁，外部没有复杂包覆，便于观察内部构件。底座法兰提供稳定承载面，中心孔与轴承、轴封或减速输出轴的配合需要在详细设计中明确。筒壁厚度、加强方式和上沿翻边可根据承压、清洗及密闭要求调整；若用于洁净药剂生产，内壁应减少突变台阶，桨叶与支撑臂连接处也应考虑圆角过渡，以便清洁和降低物料残留。该三维结构可作为混合设备方案评审、搅拌桨布局优化、容器内部干涉检查以及成套工艺装备布置的基础模型。
