摆式垫高负荷推力轴承三维结构设计

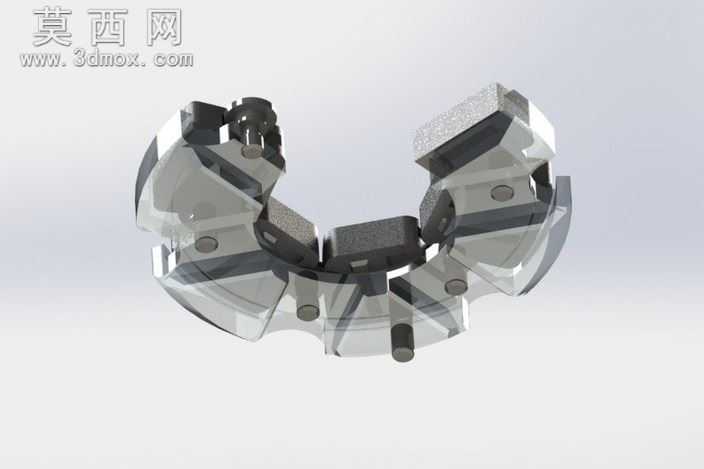

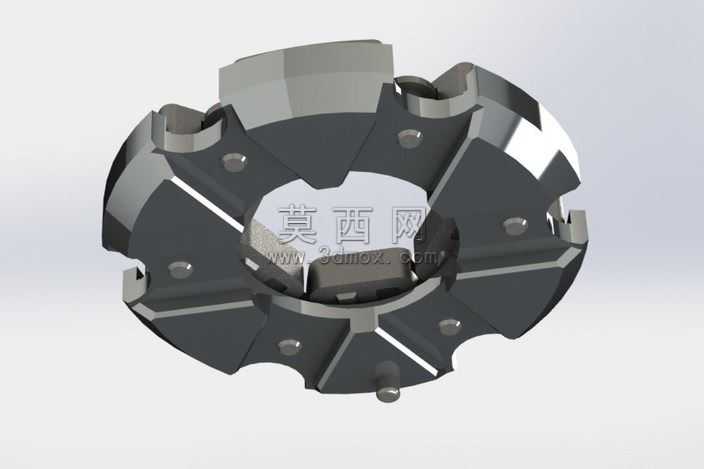

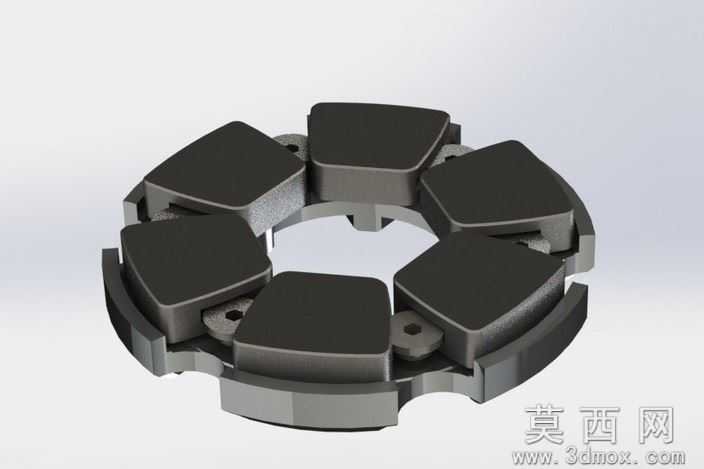

本作品为摆式垫高负荷推力轴承的三维数字化模型，建模过程严格遵循机械设计规范与推力轴承的实际工作原理，依托三维参数化建模逻辑完成全结构搭建。建模初始阶段先完成整体基准坐标系的设定，以轴承中心轴线为核心基准，依次绘制环形保持架的截面草图，通过拉伸、切除等基础特征命令生成保持架的基体结构，针对保持架上用于定位摆式垫块的安装位，采用阵列特征完成周向均匀排布，保证每一个安装槽的位置度、尺寸精度完全一致，匹配实际轴承的装配公差要求。摆式垫块作为该轴承承载高负荷的核心部件，建模时单独构建零件文件，先绘制垫块的扇形承载面轮廓，通过拉伸生成垫块基体，再对垫块与保持架配合的铰接部位做圆角、倒角处理，还原摆式结构可自适应微调的结构特性，所有垫块完成单个建模后，按照周向阵列的方式装配到保持架对应位置，同时添加同轴、面贴合等装配约束，还原真实的装配关系。上下环形推力片的建模重点在于承载面的平面度特征构建，通过对环形基体的端面做平整化处理，保证与摆式垫块接触面的配合精度，同时在推力片上预留定位安装孔，通过圆周阵列保证孔位的均匀分布。材质渲染阶段，针对轴承不同部件的实际用材做差异化材质赋予：摆式垫块采用高硬度耐磨合金材质，渲染时调整金属粗糙度参数，呈现出哑光深灰的耐磨合金质感，还原重载部件的表面处理特征；保持架与上下推力片采用高强度轴承钢材质，调整金属反射率与高光参数，呈现出轴承钢特有的冷调金属光泽，同时对部件边缘做细微的倒角光影处理，增强模型的真实感。结构设计上充分考虑该类轴承的高负荷承载需求，摆式垫块的扇形接触面最大化分散轴向载荷，铰接式的摆式结构可在承受偏载时自动微调垫块角度，保证承载面始终均匀受力，避免局部应力集中导致的部件损坏，整体周向均匀排布的结构可实现360度全周承载，适配重载工况下的轴向推力支撑需求。建模过程中对所有配合面做干涉检查，确保各部件之间无结构干涉，装配间隙符合实际轴承的运转要求，整体模型完整还原了摆式垫高负荷推力轴承的全部结构细节，可用于机械结构教学、重载传动部件选型展示、相关设备的虚拟装配仿真等场景。
