木工台锯用跳汰机船搭接导向接头结构

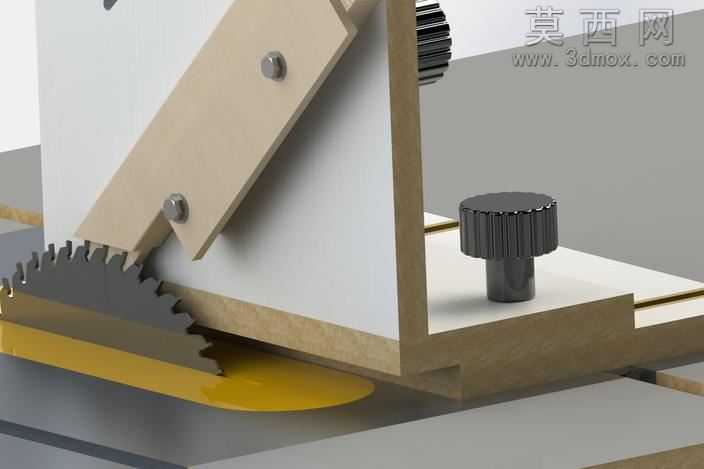

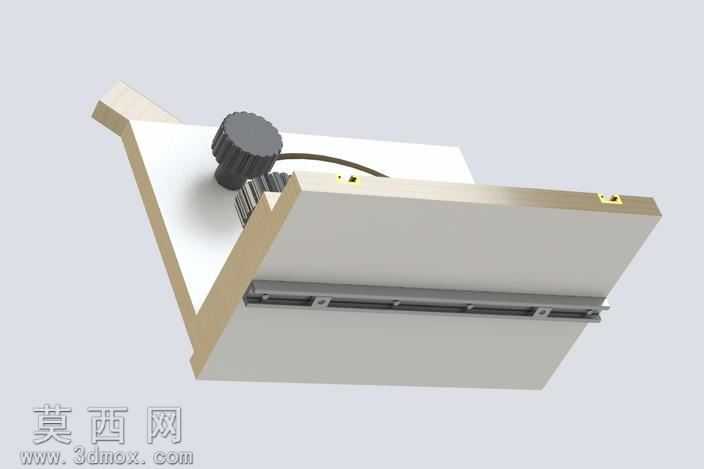

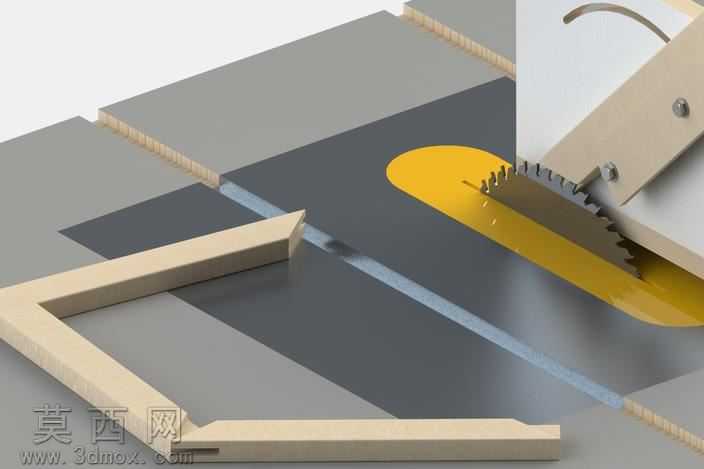

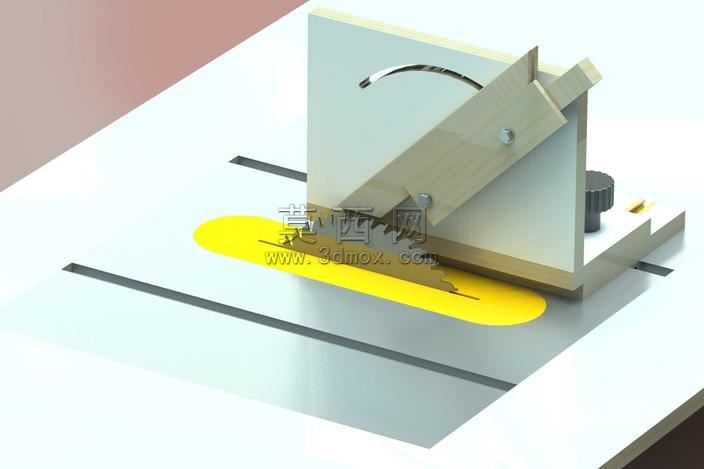

该三维模型为适配木工台锯切割作业的跳汰机船搭接导向接头，整体采用SolidWorks2012版本完成全参数化建模，建模过程中优先以实际木工下料作业的操作逻辑为核心，先完成主体L型导向靠尺的基准面搭建，通过拉伸凸台命令生成靠尺的主体支撑结构，再对靠尺与锯台接触的边缘做倒圆角处理，避免作业过程中剐蹭木料表面。针对核心的滑动导向槽结构，建模时先绘制弧形槽的引导路径，通过扫描切除命令生成顺滑的弧形滑动轨道，轨道内壁的公差预留0.2mm的滑动间隙，保证靠尺可以在0到45度范围内顺畅左右滑移，不会出现卡滞或旷量过大的问题。模型的锯切避让区域做了专门的结构优化，在靠尺对应锯片的位置预留了足够的退刀空间，同时在靠尺的滑移端设置了旋钮锁紧结构，通过旋转旋钮即可固定靠尺的滑移位置，适配不同角度的斜切作业需求。渲染阶段采用哑光浅木色材质模拟密度板制作的靠尺主体，金属灰色材质模拟锯台台面与锯片护罩，亮黄色材质模拟锯片位置的警示防护区域，材质贴图的粗糙度参数调整至0.8，还原真实木工工具的哑光质感，避免渲染效果出现过度反光的失真问题。结构设计上充分考虑了实际木工下料的使用场景，靠尺的搭接边与台面完全贴合，滑移过程中不会出现翘边偏移，导向槽的弧形曲率经过反复调整，保证角度调节时的刻度对应精度，锁紧旋钮的位置设置在靠尺的外侧，作业时无需将手靠近锯片区域即可完成角度锁定，兼顾操作便捷性与使用安全性。模型的所有零部件均做了装配干涉检查，确认靠尺在全角度滑移过程中不会与锯片、台面上的固定结构发生碰撞，每个结构细节都对应实际木工加工的功能需求，没有冗余的装饰性结构，完全服务于木料斜切时的导向定位功能，可直接用于木工辅具的3D打印制作或机加工生产参考。
