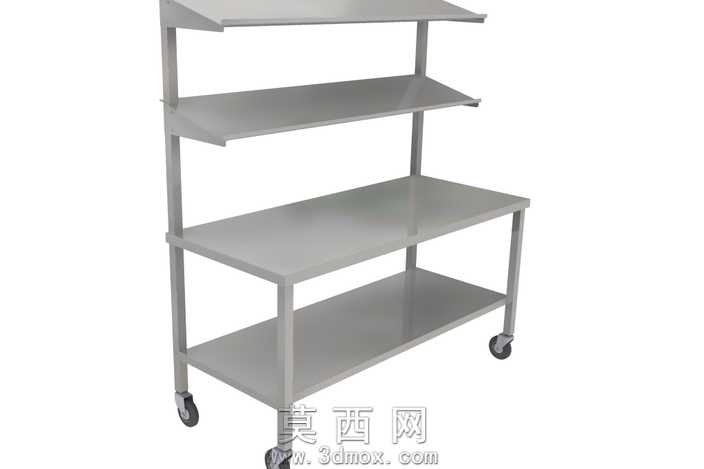

多层带轮不锈钢置物推车三维设计

本作品为多层带轮不锈钢置物推车三维模型，采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循机械设计规范，从骨架草图搭建到零件特征生成均保持全关联参数驱动，便于后续根据实际使用场景调整层板间距、整体长宽高、脚轮规格等核心尺寸。模型整体采用食品级304不锈钢材质预设，渲染阶段针对不锈钢哑光拉丝表面进行了专属材质调校，还原了真实不锈钢材质的低反光、细腻拉丝纹理质感，层板边缘做了微弧收边处理，既避免尖锐边角划伤操作人员，也能防止放置的小件物料从层板边缘滑落。结构设计上，模型共设置四层置物平台，最上层两层为倾斜式挡边置物层，倾斜角度经过人体工程学测算，方便操作人员快速取放常用工具或物料，无需过度探身；下方两层为水平置物层，其中紧邻倾斜层的水平层为加宽主操作台面，可作为临时作业工作台使用，最底层为加固置物层，用于放置较重的物料或工具，降低整车重心提升移动稳定性。支撑框架采用方形不锈钢管焊接结构，所有连接节点均做了圆角过渡处理，避免应力集中，同时提升整体美观度；底部四个角点配置万向带刹车脚轮，其中两个脚轮带刹车锁定结构，既可以实现推车的灵活转向移动，也能在固定工位时锁定脚轮，避免推车意外滑动。设计思路围绕车间物料周转、实验室置物、医疗场所器械转运等多场景需求展开，在保证结构强度的前提下尽可能简化冗余结构，降低生产加工难度，层板与支撑框架采用可拆卸式连接设计，方便运输过程中拆分打包，也便于后期根据使用需求更换不同规格的层板。模型所有零件均生成了独立的实体特征，可直接导出工程图用于生产下料，也可导入其他三维软件进行装配干涉检查、有限元受力分析等后续设计工作，整体结构无破面、无重叠特征，装配关系清晰合理，符合实际产品的生产装配逻辑。
