Unimog404车型刮水器电机防护端盖结构

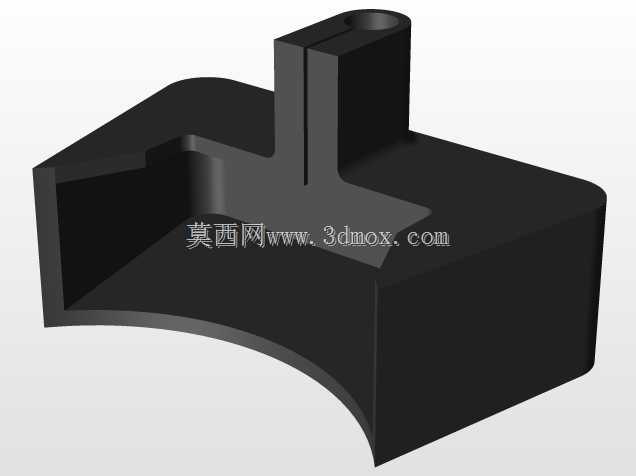

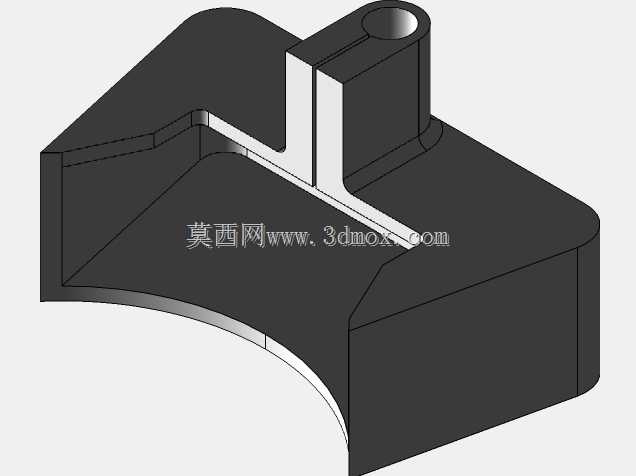

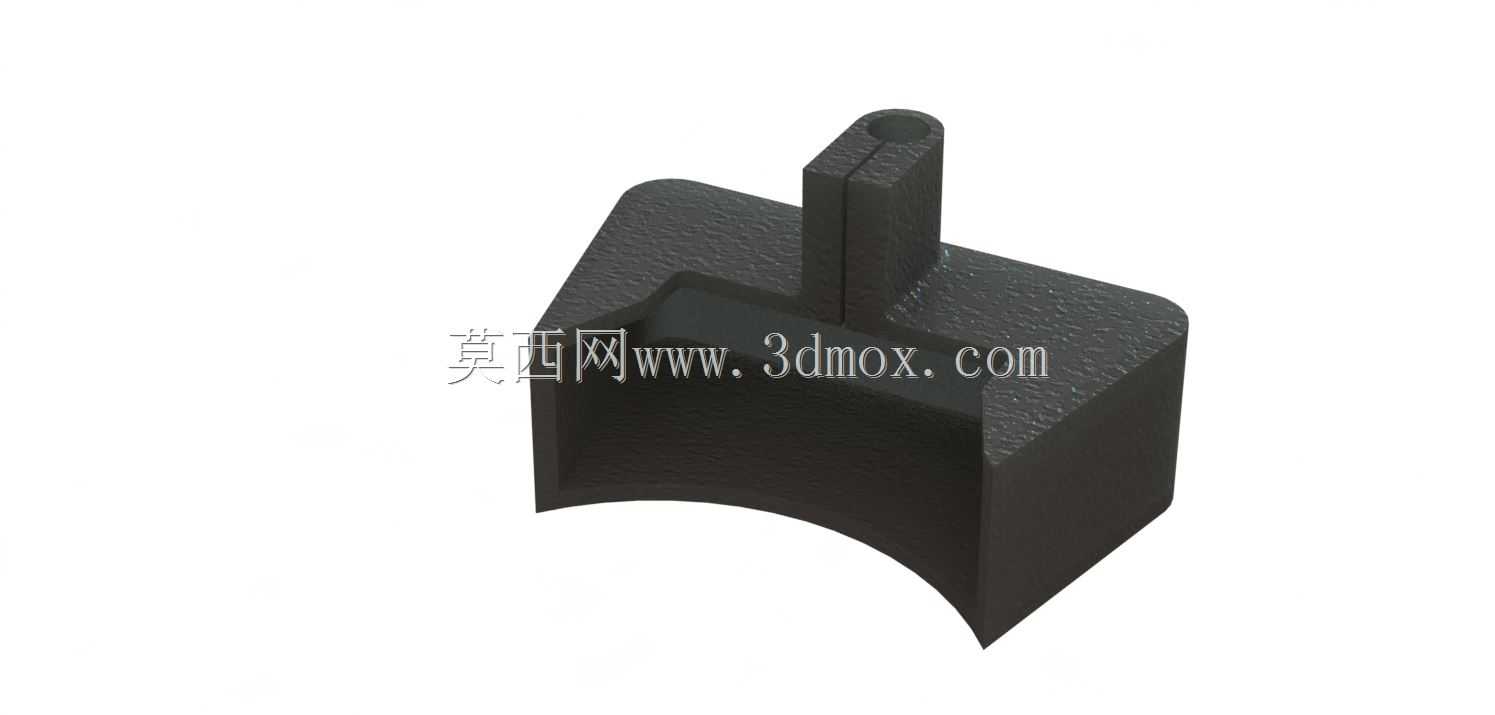

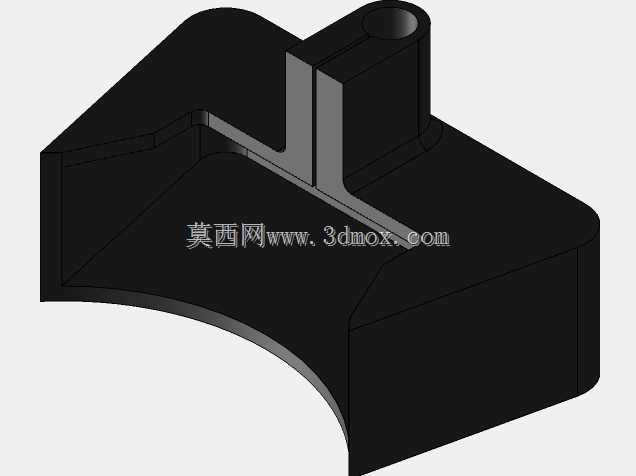

　　在越野特种车辆的电气系统防护设计中，雨刮驱动部件的端盖结构一直是容易被忽略但直接影响部件使用寿命的细节，尤其是Unimog这类常处于泥泞、高湿、多扬尘作业场景的特种越野车型，刮水器电机的外露防护结构直接决定了雨刮系统在复杂工况下的连续工作可靠性。这款适配Unimog404车型的刮水器电机盖，在结构设计上完全围绕实车安装边界做了适配，主体采用带内凹弧面的块状基座，弧面曲率完全匹配对应型号刮水器电机的壳体外圆轮廓，安装后可以完全贴合电机壳体端面，不会出现装配间隙过大导致的泥水、灰尘渗入电机内部的问题。基座上方的凸起柱状结构做了轴向开槽设计，这个结构并非随意设置，而是为了避让电机输出端的雨刮连杆摆臂转轴，

　　开槽的宽度刚好预留出摆臂往复摆动的运动空间，既不会干涉摆臂的全行程运动，又能尽可能缩小端盖的开口尺寸，减少杂物进入的通道。从安装适配性来看，这款端盖的整体外轮廓没有超出电机本体的安装边界，不会和周边的车身钣金、雨刮连杆固定座产生运动干涉，在实车装配时不需要额外调整周边部件的位置，可直接替换原有老化破损的端盖部件。在功能特性上，这款端盖承担的核心作用有三点：首先是物理防护，阻挡行车过程中飞溅的泥水、砂石直接撞击电机的接线端与壳体结合面，避免砂石长期冲刷导致的壳体密封层破损；其次是限位辅助，柱状开槽结构可以在摆臂出现小幅窜动时提供侧向支撑，避免摆臂受力偏移后对电机输出轴造成额外的径向载荷，延长电机轴承的使用寿命；第三是密封配合，

　　端盖与电机贴合的端面做了平面度控制，装配时配合密封胶条可以形成完整的密封腔体，避免高湿环境下水汽凝结在电机接线部位导致的短路故障。从设计思路来看，这款结构没有做多余的造型设计，所有的几何特征都服务于实际功能：内凹弧面的曲率经过反复匹配实车电机的实测尺寸，保证贴合度；凸起柱的高度刚好覆盖摆臂与输出轴的连接部位，不会因为过高导致额外占用引擎舱的布置空间，也不会因为过低失去防护作用；块状基座的边角都做了小圆弧过渡，避免应力集中，同时也减少安装过程中尖锐边角划伤施工人员的风险。对于三维建模从业者来说，这类实车适配的小部件建模，最核心的不是复杂的曲面造型，而是对安装边界、运动干涉、功能需求的精准把控：如果弧面曲率偏差0.5mm，

　　就会导致端盖无法贴合电机壳体，出现缝隙；如果开槽宽度不足，就会在雨刮摆动时出现剐蹭，导致雨刮卡滞；如果凸起柱的位置偏移2mm，就会和摆臂运动路径冲突，无法完成装配。这类防护端盖虽然是整车中的极小部件，但在特种车辆的运维场景中，这类易损小配件的缺失往往会导致整套雨刮系统提前报废，尤其是在野外作业场景下，没有端盖防护的刮水器电机，在连续扬尘、淋雨的环境下工作寿命会缩短60%以上。在实际建模过程中，需要优先确认电机壳体的配合尺寸、输出轴的中心位置、摆臂的全行程摆动角度，再反向推导端盖的各个特征尺寸，而不是先做外形再去适配安装位，这也是工业零部件建模和外观创意建模最核心的区别——所有的几何特征都要优先满足装配与功能需求，其次才是加工工艺性与外观的规整性。这款端盖的壁厚设计也充分考虑了常用的3D打印加工工艺，整体壁厚保持均匀，没有出现壁厚突变导致的打印翘曲问题，即使是小尺寸的FDM打印机也可以直接打印制作，满足运维过程中快速替换配件的需求，不需要开模制作，极大降低了特种车辆老旧车型的配件采购成本。
