GM车型聚氨酯控制臂衬套结构设计

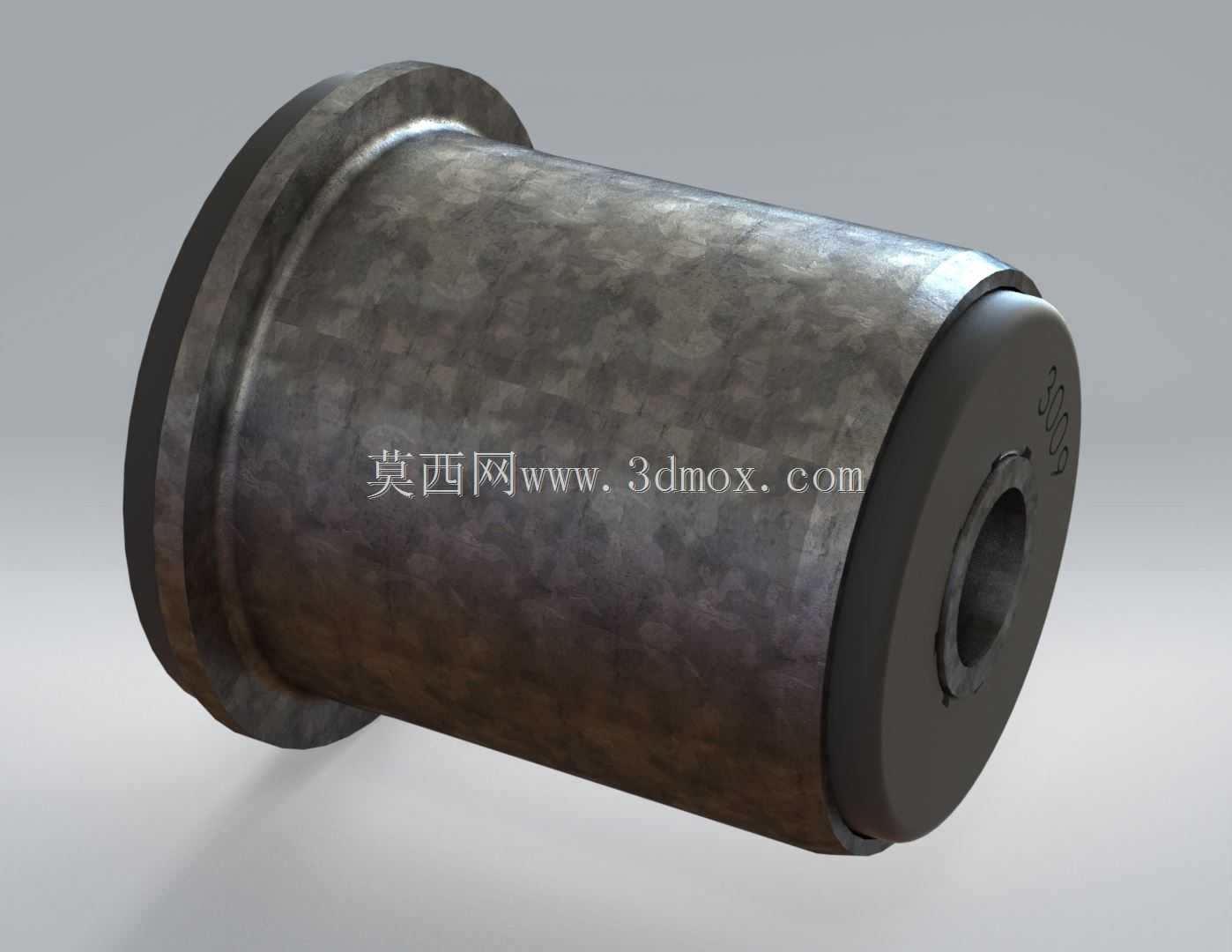

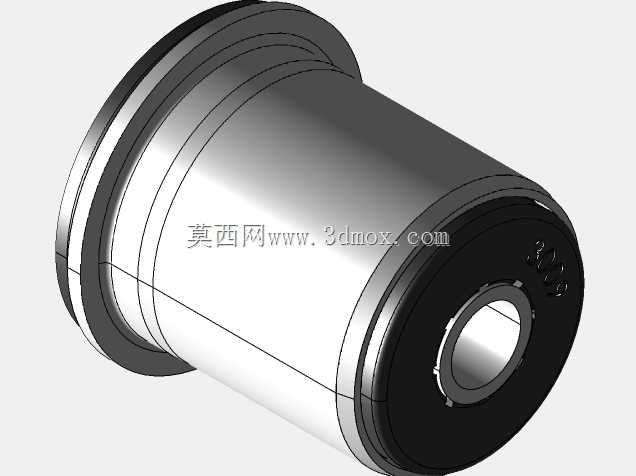

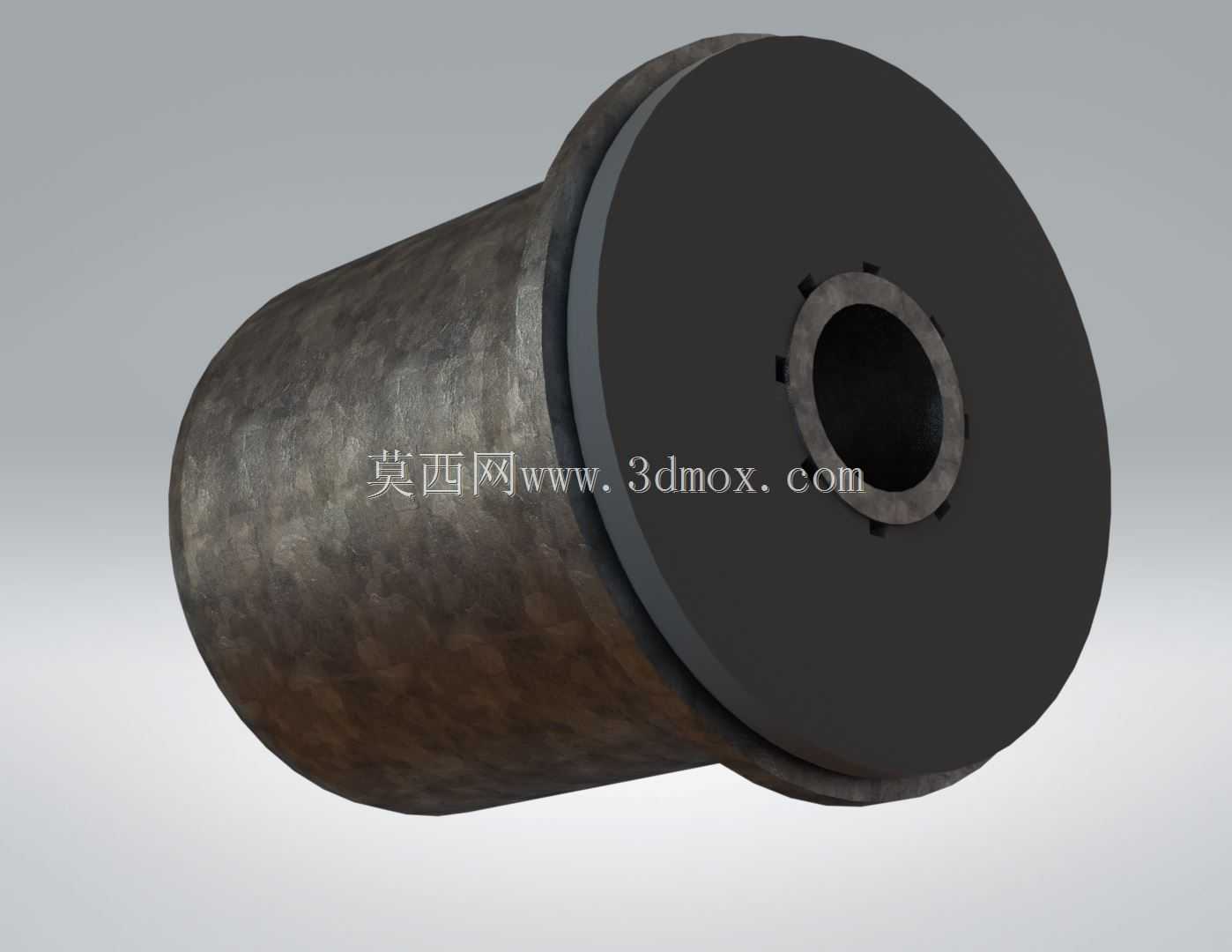

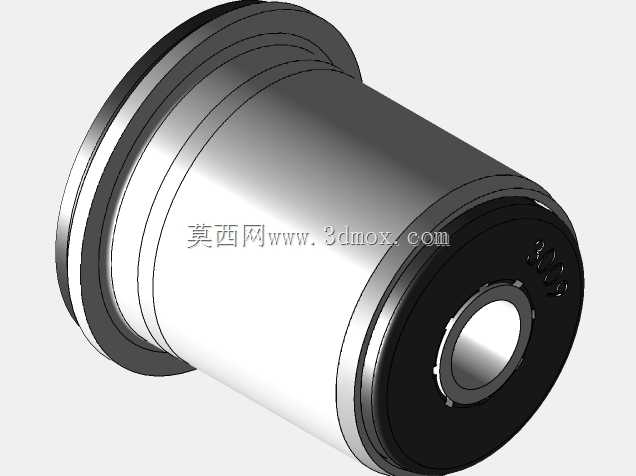

　　在乘用车辆底盘悬架系统的开发环节中，控制臂衬套是连接副车架与控制臂的核心柔性连接件，其性能直接决定了车辆行驶过程中的滤震表现、操控响应精度以及底盘部件的疲劳寿命，本次呈现的聚氨酯材质控制臂衬套，正是针对通用旗下车型悬架升级场景开发的高性能替换部件。不同于传统橡胶衬套在长期使用后易出现的老化开裂、刚度衰减过快问题，聚氨酯材质本身具备更高的耐磨性能与抗蠕变特性，在复杂交变载荷下能长期保持稳定的刚度表现，既可以过滤路面传递的细碎颠簸，又能避免激烈驾驶时控制臂出现多余的位移量，平衡日常代步的舒适性与赛道驾驶的操控需求。从结构设计层面来看，该衬套采用了带法兰边的阶梯轴式外形结构，法兰端的大直径端面用于贴合控制臂安装座的限位面，

　　装配时可以直接卡入控制臂的安装孔位，无需额外设计轴向限位结构，大幅简化了装配工序；衬套主体的圆柱段外径与控制臂安装孔采用过盈配合设计，过盈量控制在0.2-0.35mm区间，既可以保证压装后衬套与控制臂之间无相对转动，又不会因为过盈量过大导致聚氨酯材料内部应力集中出现早期开裂。衬套中心的通孔用于穿过连接螺栓，将衬套与副车架的安装支架刚性连接，通孔的内径尺寸匹配通用车型原厂M12规格的悬架固定螺栓，孔壁与螺栓之间预留0.1mm的装配间隙，方便售后维修时的拆装作业，同时避免螺栓拧紧过程中对衬套内圈造成挤压损伤。在实际装车应用场景中，该衬套主要承受三个方向的载荷：垂直方向上承受车身重量以及路面颠簸带来的冲击载荷，

　　纵向承受车辆加减速时的纵向牵引力与制动力，横向承受转向时的侧向力，因此在建模过程中特意对衬套的橡胶（聚氨酯）本体刚度进行了分区设计，法兰端靠近控制臂一侧的材料硬度设置为邵氏A85度，用于提供足够的侧向支撑力，减少转向时的侧倾幅度；衬套中段的材料硬度设置为邵氏A70度，用于缓冲垂直方向的颠簸震动，提升行驶平顺性；衬套内圈与金属内管（若配置）接触的区域做了加厚处理，避免长期交变载荷下内圈出现磨损松旷。从安装边界来看，该衬套的总长度、法兰盘直径、主体圆柱外径完全匹配通用旗下多款车型的原厂控制臂安装位尺寸，替换安装时无需对控制臂或者副车架进行任何打孔、打磨等改装作业，直接压入原厂位置即可完成安装，适配性覆盖通用旗下多款采用麦弗逊前悬架、

　　多连杆后悬架的车型。建模过程中完整还原了衬套的所有细节特征，包括法兰端面上的脱模斜度、外圆柱面的细微纹理、中心孔的倒角结构，所有尺寸公差均参考汽车行业底盘件的设计标准进行设定，压装导入端设计了15度的导入倒角，压装过程中可以自动对中，避免压装时出现衬套偏斜、聚氨酯材料被剪切的问题。不同于很多改装衬套一味追求高硬度导致日常行驶舒适性大幅下降的设计误区，这款聚氨酯衬套在设计阶段就通过多轮动力学仿真验证，在提升悬架侧向支撑刚度20%的前提下，垂直方向的刚度仅比原厂橡胶衬套高8%，既可以改善车辆过弯时的侧倾问题、提升转向的精准度，又不会过多牺牲日常行驶的滤震性能，适合兼顾日常代步与偶尔激烈驾驶的用户使用。在材料特性层面，聚氨酯材料的耐油、耐水、耐老化性能远优于传统天然橡胶，在车辆底盘经常接触雨水、泥沙、机油的恶劣工作环境下，使用寿命可以达到原厂橡胶衬套的3-4倍，大幅降低了底盘部件的维护频率。建模时还考虑到了衬套工作时的形变空间，衬套与安装支架之间预留了足够的摆动间隙，当控制臂随车轮上下跳动时，衬套可以在设计的形变范围内自由扭转、压缩，不会出现运动干涉，保证悬架的运动行程不受影响。
