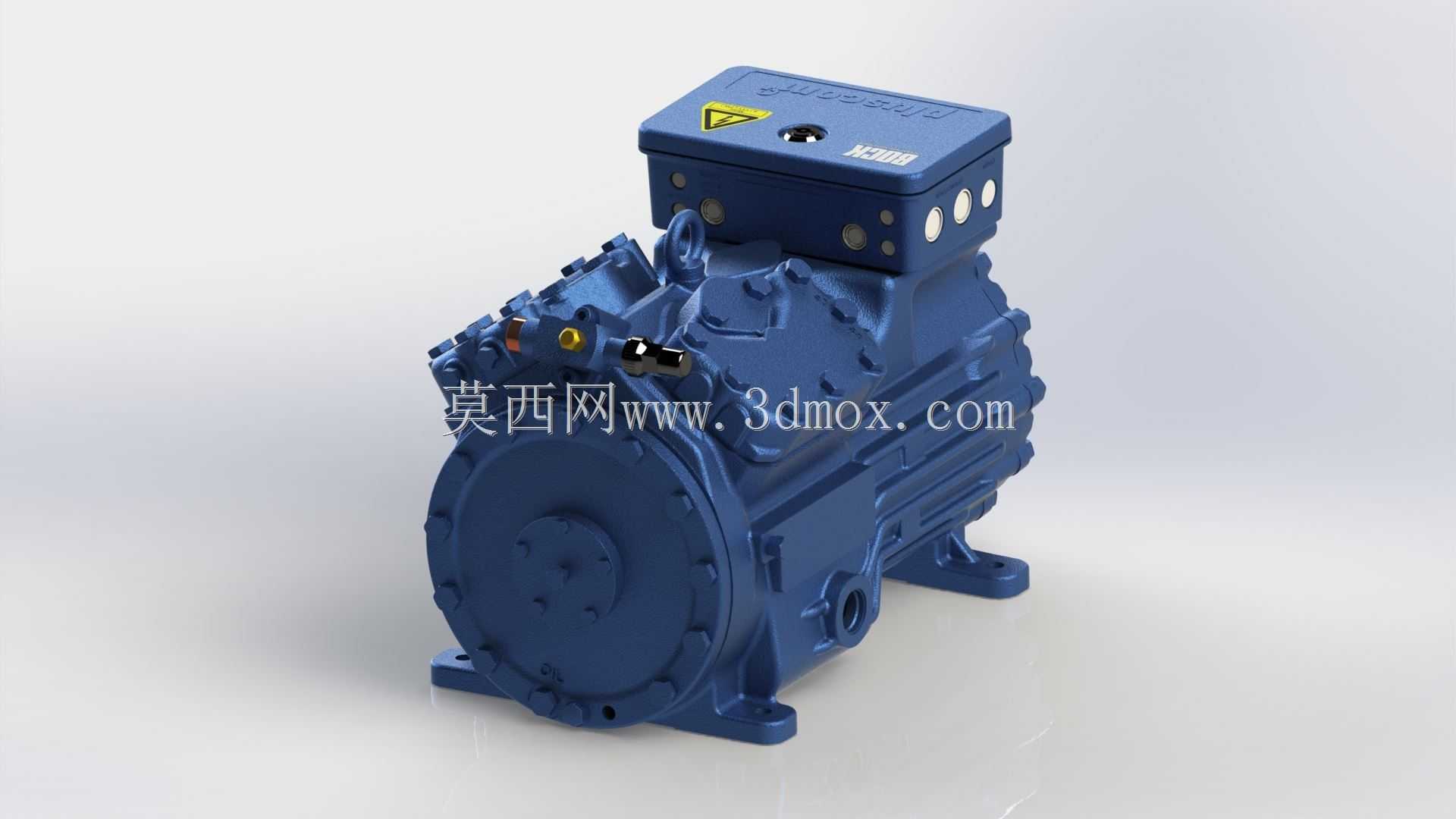

半封闭往复式制冷压缩机Gea HG34结构

　　在商用制冷、冷链仓储、工业低温制程领域，半封闭往复式压缩机是核心的动力升压部件，这款Gea HG34机型属于中冷量段的成熟机型，多用于中小型冷库、商超冷柜集群、食品速冻线的制冷主机配套，也可适配工业工艺冷却的冷媒压缩回路，承担将低温低压气态冷媒压缩为高温高压气态冷媒的核心功能，为整个制冷循环提供压差动力。从结构设计来看，该机型采用缸体与电机壳一体化的半封闭铸造壳体，摒弃了开启式压缩机的轴伸密封结构，从根源上降低了冷媒泄漏的风险，壳体采用高强度灰铸铁铸造，壁厚经过模态仿真优化，既可以承受压缩过程中的交变气压载荷，也能抑制活塞往复运动产生的结构振动，降低机组运行的噪声传递。整机的安装底座采用一体化铸造成型的支脚结构，支脚位置预留了标准的地脚螺栓安装孔，安装面经过铣削精加工，平面度控制在0.1mm以内，可直接与机组钢架或减震垫配合安装，安装边界的孔位间距适配行业通用的中温压缩机安装尺寸，无需额外定制转接支架，可直接替换同冷量段的老旧同类型压缩机，降低设备改造的适配成本。进排气接口设置在缸体侧部，接口采用标准的法兰连接结构，密封面预留了O型圈安装槽，可适配不同管径的制冷管路连接，接线盒设置在机体顶部，采用密封式接线端子结构，防护等级满足制冷机房的潮湿、低凝露工况使用要求，接线盒旁设置了视油镜与油压检测接口，可实时观察曲轴箱内的润滑油液位，方便运维人员判断设备运行的润滑状态。从功能特性来看，该机型采用多缸往复式压缩结构，

　　曲柄连杆机构带动活塞在缸套内做往复运动，通过吸排气阀片的单向导通完成冷媒的吸入、压缩、排出过程，缸套采用耐磨合金铸铁材质，活塞环采用密封性与耐磨性兼顾的填充聚四氟乙烯材质，可保证长期运行下的压缩效率，减少气缸窜油的风险。曲轴采用合金钢锻造加工，主轴颈与曲柄销经过磨削与表面淬火处理，表面硬度达到HRC55以上，可承受长期交变载荷下的磨损，主轴承采用滑动轴承结构，配合压力润滑系统，润滑油通过曲轴内部的油道输送到各个运动摩擦副，保证高速运行下的润滑可靠性。设计过程中，该机型的气流通道经过流体仿真优化，吸气腔设置在电机侧，低温的吸气冷媒先流经电机绕组，带走电机运行产生的热量后再进入气缸压缩，既提升了电机的冷却效率，

　　也一定程度上提升了冷媒的过冷度，优化压缩循环的效率；排气腔设置了缓冲结构，降低排气气流的脉动，减少排气管道的振动与气流噪声。机体顶部设置了吊环安装孔，方便生产组装与现场安装时的整机吊装，缸体侧面预留了能量调节机构的安装位，可根据冷量需求自动调节卸载气缸的工作数量，实现冷量的分级调节，降低部分负荷下的运行能耗。外形尺寸方面，该机型的整体轮廓适配常规的压缩机组安装空间，机体宽度方向的最大尺寸不超过同冷量段开启式压缩机的安装宽度，高度方向预留了阀板组件的检修空间，日常维护时无需拆卸整机管路，即可完成阀板、活塞组件的检修更换，降低后期运维的拆解难度。在实际选型应用中，该机型可适配R22、R404A、R134a等多种常用制冷冷媒，

　　根据蒸发温度区间的不同，可覆盖中温冷藏、低温速冻等不同工况的冷量需求，配套的油分离器、气液分离器等辅件均可采用行业通用规格，无需定制特殊配件。结构建模过程中，需要重点关注曲轴的动平衡设计，多缸曲柄的错角布置要保证往复惯性力与旋转惯性力的平衡，降低运行时的振动幅值；壳体的壁厚过渡要避免应力集中，尤其是缸体与支脚的连接位置、轴承座位置，要做圆角过渡处理，避免长期交变载荷下出现疲劳裂纹。吸排气阀片的升程设计要匹配机型的转速与排量，升程过大会导致阀片冲击过大缩短寿命，升程过小会增加气流阻力降低压缩效率，该机型的阀片升程经过多轮台架试验验证，兼顾了效率与使用寿命。另外，曲轴箱的加热装置安装位也在建模时做了预留，低温环境下停机时，曲轴箱加热器可维持润滑油温度，避免冷媒溶解在润滑油中导致启动时的液击风险，保护气缸与阀板组件不受液击损坏。
