半英寸螺纹连接空气过滤装置外观结构设计

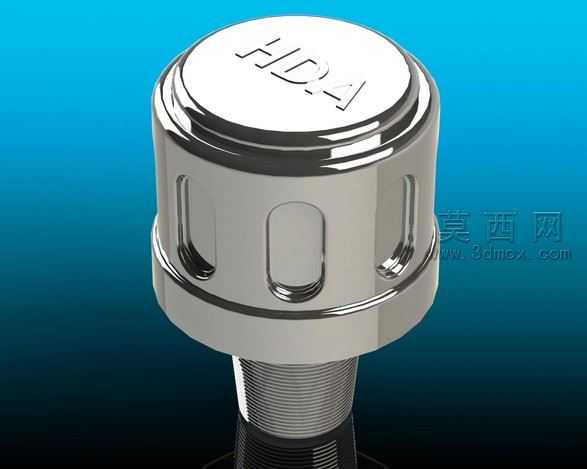

本作品为半英寸规格空气过滤装置的三维建模设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先以回转体特征为基础构建主体壳体的基础轮廓，精准匹配半英寸外螺纹的标准牙型参数，保证螺纹连接段的尺寸公差符合通用管路连接规范。壳体上部的端盖部分采用凸缘分层设计，通过多段环形倒角过渡弱化金属件的尖锐棱角，端盖顶面预留标识区域，采用浮雕特征构建品牌标识，建模时通过拉伸切除与凸起特征组合还原标识的凹凸质感，保证标识与壳体一体化的视觉效果。壳体侧壁的防滑握持结构是设计重点，建模时通过阵列特征均匀分布四组内凹式握持槽，槽体边缘采用大圆角过渡处理，既避免应力集中问题，又能提升手动旋拧时的摩擦力，满足无工具拆装的使用需求。材质与渲染阶段，整体赋予抛光镀铬金属材质，调整材质的反射率与粗糙度参数，还原亮面金属的高反光质感，同时在边角位置添加细微的磨损做旧效果，提升模型的真实感；背景采用渐变蓝黑过渡的影棚环境，添加定向光源模拟金属表面的高光反射，突出壳体曲面的流畅度与结构层次感。结构设计上，整体采用上下分体式装配逻辑，上部端盖与下部壳体通过螺纹旋合实现密封连接，下部外螺纹段用于对接外部气路管路，内部预留过滤元件的安装腔体，腔体尺寸适配常规1/2规格空气过滤芯的安装要求，保证结构的实用性。设计过程中充分兼顾外观质感与实用功能，防滑槽的深度、宽度经过反复调整，既保证握持舒适度，又不会破坏壳体整体的圆润视觉效果，端盖的分层凸缘设计既提升了外观的精致度，也为拆装时的工具夹持预留了受力面，整体模型结构完整，细节还原度高，可用于产品展示、结构验证以及相关配件的适配设计参考。
