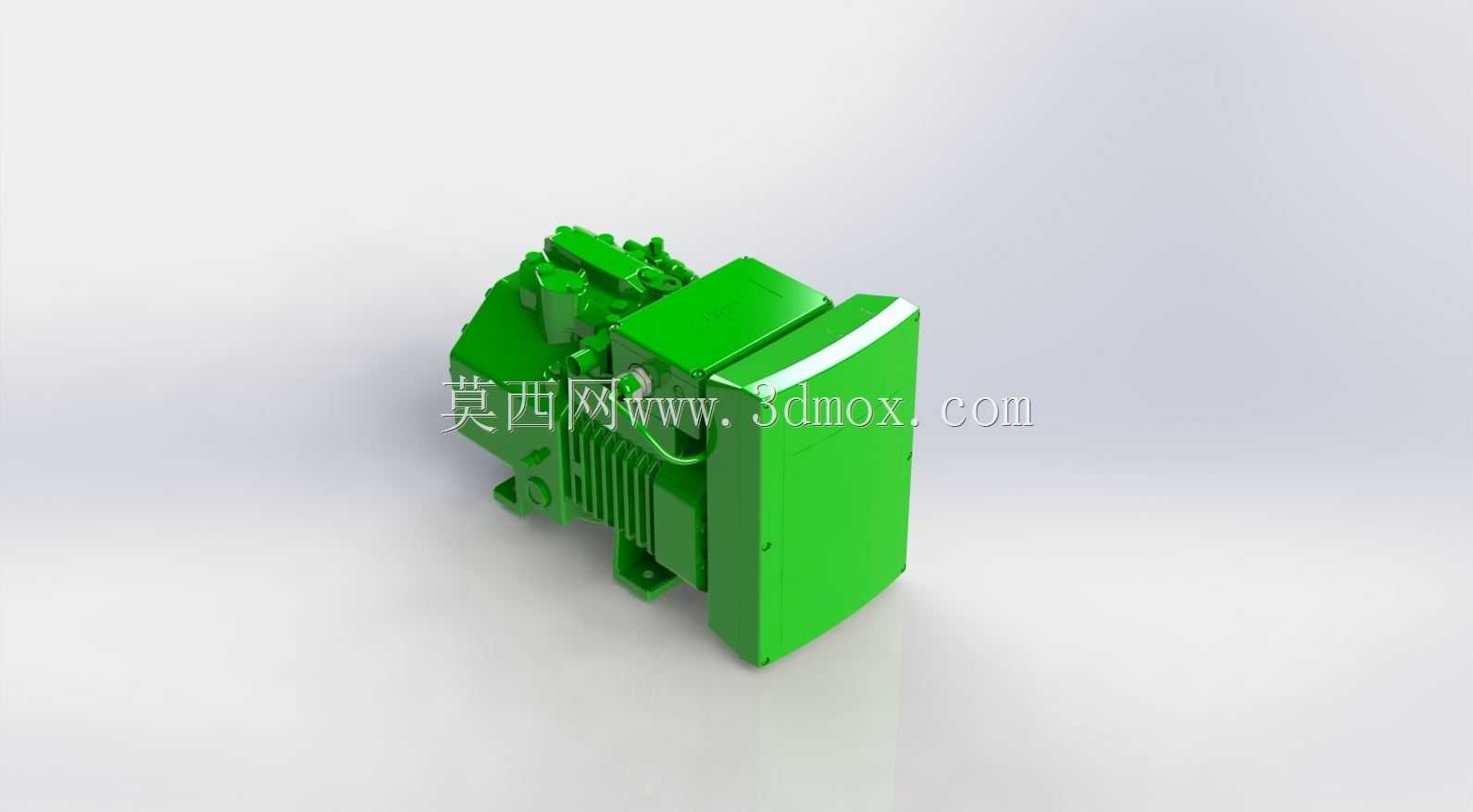

比泽尔2des3f1型活塞式制冷压缩机结构

　　这款半封闭活塞式制冷压缩机，是中小型商用制冷系统里的核心动力部件，常见于商超冷柜、中小型冷库、食品冷藏运输单元、工业工艺冷却配套的制冷机组中，承担制冷回路里制冷剂蒸汽压缩升压的核心功能，是整个蒸汽压缩制冷循环能够建立压差、实现热量搬运的核心执行部件。从结构设计来看，整机采用一体化半封闭铸壳结构，将驱动电机与压缩缸体直接整合在同一个密封壳体内部，取消了开启式压缩机必备的轴伸密封结构，从根源上降低了制冷剂沿轴封泄漏的概率，同时也减少了传动环节的功率损耗，整体传动效率比同功率开启式机组高出8%到12%左右。缸体部分采用多缸径向布置结构，进排气阀组采用舌簧阀片设计，能够适配中低温工况下的变负荷运行需求，

　　在蒸发温度-25℃到5℃的区间内都能保持稳定的容积效率，不会因为吸气带液出现阀片击穿的问题。机身侧面预留的吸排气接口采用标准法兰对接结构，接口位置的设计充分考虑了机组安装时的管路排布空间，吸气管路从机身侧下方接入，能够让进入缸体的低温制冷剂蒸汽先经过电机腔，对内置驱动电机进行冷却，不需要额外配置电机冷却风扇，既简化了整机结构，也利用了吸气的冷量降低电机运行温升，提升电机的持续运行负载能力。机身的安装脚采用整体铸造的凸台结构，四个安装孔的位置公差控制在±0.2mm以内，安装时可以直接对接机组底座的预装螺栓，不需要额外调整位置，安装脚与壳体之间做了加强筋过渡，能够承受压缩机运行时的往复惯性力，避免长期运行出现安装脚开裂的问题。

　　机身顶部的接线盒采用密封式结构，接线端子采用高强度陶瓷绝缘件，能够承受制冷系统内的最高工作压力，同时具备IP54以上的防护等级，适配冷库、后厨等多湿多尘的安装场景，不会因为凝露或者积灰出现接线短路的问题。油分离器部分直接整合在排气侧的壳体内部，排气带出的润滑油经过内置的过滤分离结构后，会直接回流到机身底部的油池，不需要在外部管路上额外配置独立油分，能够缩小整个制冷机组的安装尺寸，减少管路焊接的工作量，同时也降低了外部管路的制冷剂泄漏点。从安装边界来看，整机的外形轮廓充分考虑了标准机组框架的内部尺寸，宽度方向的尺寸适配常规1.2米宽机组框架的安装空间，高度方向预留了阀组、管路的安装操作空间，检修时不需要将整机从机组底座上拆下，

　　就可以直接更换进排气阀片、油过滤器等易损部件，日常维护的操作空间充足。在实际选型配套时，这款压缩机的制冷量覆盖3匹到5匹的中低温工况区间，能够匹配不同容积的冷藏、冷冻库需求，缸体上预留的视油镜位置可以直接观察油池内的润滑油液位，运行时不需要拆开壳体就可以判断润滑油量是否正常，油压保护、高低压保护的接口都做了标准化设计，可以直接对接通用的制冷机组保护控制器，不需要额外加工转接件。机身表面的喷涂采用环氧聚酯粉末涂层，能够耐受制冷机房内的轻微腐蚀环境，长期运行不会出现涂层脱落、壳体锈蚀的问题。内置电机的绕组采用耐制冷剂腐蚀的特种漆包线，即使在制冷剂与润滑油的长期浸泡下，也不会出现绝缘层老化脱落的问题，电机的热保护元件直接埋设在绕组端部，能够实时监测绕组温度，出现过载、过热时可以直接切断电源，避免电机烧损。从建模的结构还原度来看，整个模型完整复现了压缩机的外部安装接口、壳体加强筋结构、接线盒位置、安装脚尺寸、吸排气阀盖的外形轮廓，在做制冷机组的三维布局设计时，可以直接导入这个模型进行管路排布、底座安装孔位匹配、检修空间校核，不需要再对模型进行二次简化或者尺寸修正，能够直接用于机组的整体装配干涉检查，提前发现管路与机身、接线盒与机组框架、安装螺栓与底座加强筋之间的干涉问题，减少实际生产装配时的整改工作量。
