法兰输入立式同轴STM减速装置结构

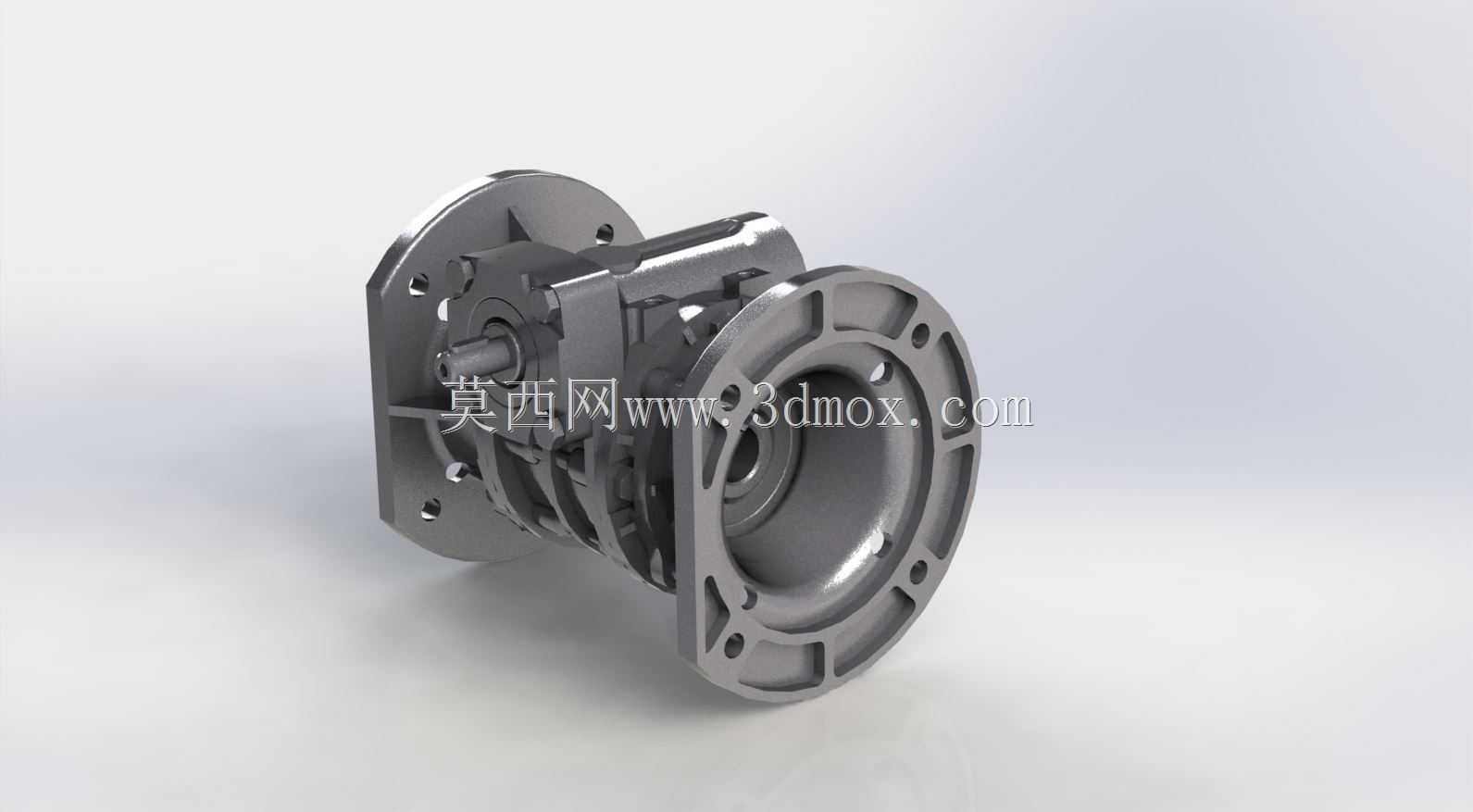

　　这款同轴式减速装置在轻工输送、小型自动化生产线、包装设备辅机、食品加工传动单元中应用十分广泛，作为动力传递环节的核心减速部件，它的核心作用是匹配伺服或普通异步电机的高转速输出，将输入的高转速低扭矩动力，通过内部多级齿轮啮合传动转换为低转速大扭矩的输出动力，同时保证传动过程的同轴度，降低动力传递过程中的径向偏载，提升整套传动系统的运行稳定性。从结构设计思路来看，这款减速装置采用B5法兰直连输入的结构形式，输入端法兰直接与电机端盖对接，输入轴通过孔位与电机输出轴嵌合连接，省去了额外的联轴器连接环节，既压缩了整套动力单元的轴向安装尺寸，也避免了联轴器安装对中误差带来的传动振动、轴承额外负载等问题。输出端同样采用法兰式安装结构，端面上均匀分布的安装螺栓孔可直接对接设备的从动机构安装面，安装定位止口的尺寸公差按照IT7级精度设计，能保证安装后输出轴与从动负载的同轴度控制在允许范围内，避免偏载导致的输出轴油封磨损、齿轮偏磨等常见故障。从内部结构布局来看，该减速装置采用多级行星与定轴齿轮结合的传动结构？不对，仔细看外形是同轴斜齿轮传动结构，内部齿轮采用斜齿设计，相比直齿齿轮啮合重合度更高，传动过程中齿面受力更均匀，运行噪音更低，承载能力也更强，适合中低速连续运行的工况。箱体采用一体化压铸铝合金材质？不对，从渲染质感看是铸铁箱体？不，表面的金属质感是压铸铝合金的哑光处理，箱体的加强筋沿着轴承安装位的径向分布，既保证了轴承座位置的结构刚性，

　　避免齿轮啮合时的箱体变形导致齿侧间隙变化，也尽可能控制了整体重量，适合对安装重量有要求的架空安装、移动设备配套场景。在安装边界尺寸上，输入端法兰的止口尺寸、螺栓孔分布圆直径都匹配标准IEC电机的安装尺寸，可直接适配市面上主流的4极、6极标准电机，不需要额外制作过渡连接法兰，降低了设备配套的选型成本。输出轴的轴伸长度、键槽尺寸都按照通用传动标准设计，可直接对接链轮、带轮、联轴器等常用传动连接件，不需要额外对输出轴进行二次加工。在实际选型应用中，这款减速装置可根据不同的传动比需求匹配不同的齿轮组，实现不同的输出转速与输出扭矩，适配不同负载工况的需求，比如在小型皮带输送机上配套使用时，可根据输送线的长度、输送物料的重量、

　　设计运行速度选择对应速比的型号，保证输送线运行速度在合理区间，同时电机运行在额定负载区间，避免小马拉大车导致的电机过载烧毁，也避免选型过大带来的成本浪费。在结构细节设计上，箱体的合箱面采用精密加工平面配合密封胶条密封，输出轴与输入轴位置都采用双唇口油封密封，既可以防止箱体内部的润滑油泄漏，也可以阻挡外部环境中的粉尘、水汽进入箱体内部，保护内部齿轮与轴承的润滑环境，延长设备的维护周期，适合在多粉尘、轻度潮湿的车间环境中使用。箱体上预留的油位观察孔、注油孔、放油孔位置都经过合理布局，日常维护时不需要拆卸设备即可完成润滑油的检查、更换操作，降低了现场维护的工作量。在三维建模过程中，这款模型完整还原了实物的所有安装尺寸细节，

　　包括法兰螺栓孔的位置、直径，安装止口的深度与直径，轴伸的直径、键槽尺寸，箱体的外形轮廓、加强筋分布，甚至表面的安装标识位、铸造圆角都做了精准还原，结构设计人员在做整套设备的三维布局时，可以直接调用该模型进行安装干涉检查，提前排查安装过程中可能出现的空间干涉问题，比如电机安装后与周边机架的距离、输出端连接负载后是否会与周边护罩产生碰撞，不需要再手动测量实物尺寸建模，大幅提升设计效率。对于设备选型人员来说，通过这个三维模型可以直观了解该减速装置的外形结构、安装方式，快速判断是否适配自身设备的安装空间要求，对比不同型号减速装置的尺寸差异，选出最适合现场工况的型号。在实际应用场景中，这类同轴减速装置相比蜗轮蜗杆减速器传动效率更高，相比平行轴减速器安装同轴度更好、占用径向空间更小，非常适合安装空间紧凑、动力输入输出需要保持同轴的传动场景，比如自动化生产线的辊道驱动、小型搅拌设备的动力驱动、包装机械的送膜机构驱动、食品机械的输送网带驱动等场景，都能看到这类减速装置的应用。
