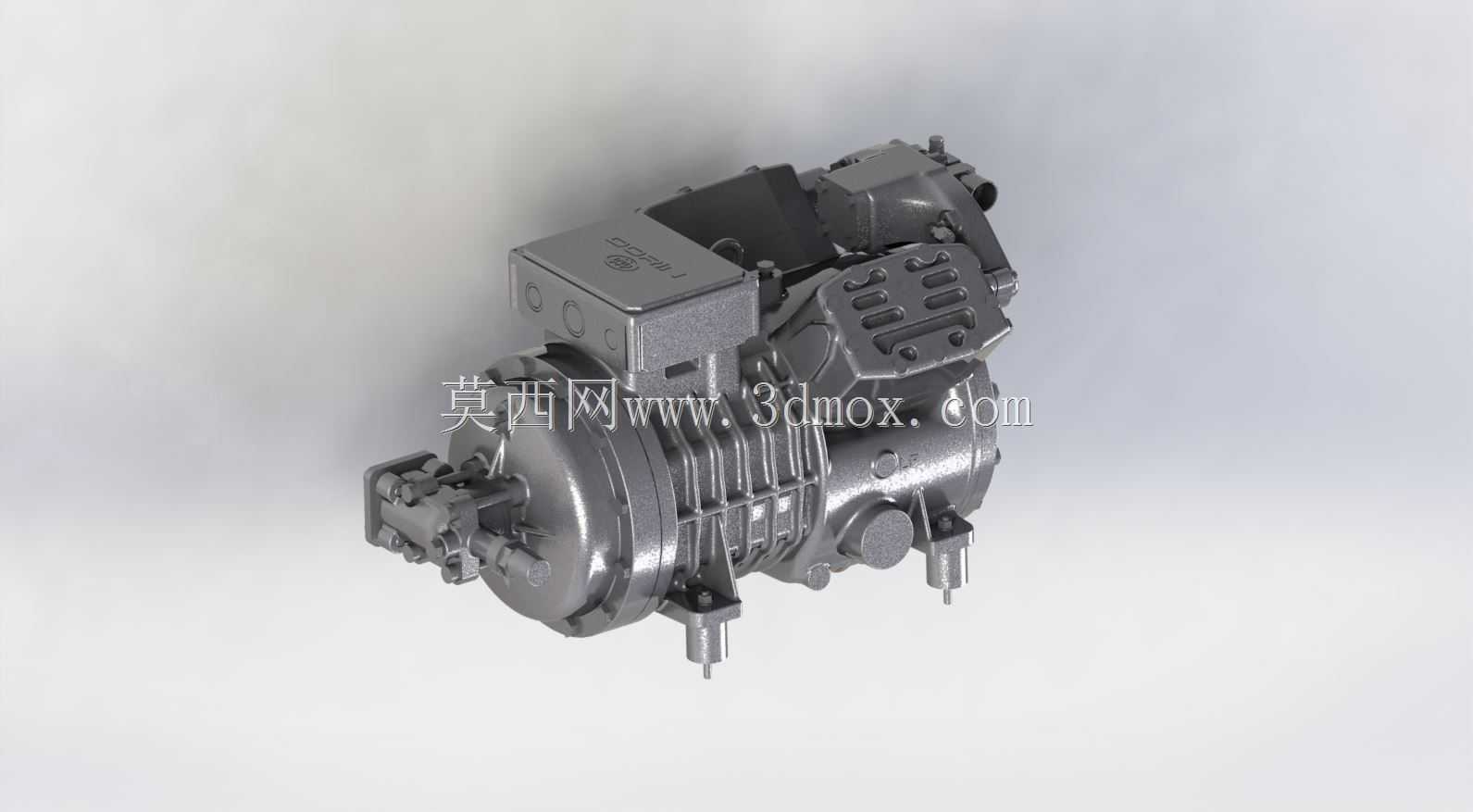

多林半封闭活塞式制冷压缩机结构模型

　　这款半封闭活塞式制冷压缩机的三维结构，完整还原了商用制冷系统核心动力部件的全部装配细节，可直接用于制冷机组选型匹配、管路布局校核、安装基座设计等工程场景。在商超冷链、工业低温冷库、食品速冻生产线、中央厨房制冷系统这类对制冷稳定性要求极高的场景中，这类压缩机是整个制冷循环的核心动力源，负责将蒸发器端回流的低温低压制冷剂蒸气压缩为高温高压状态，推动制冷剂在整个封闭管路系统中完成相变循环，实现冷量的持续输出。

　　从结构设计逻辑来看，这款机型采用电机与压缩缸体一体化的半封闭结构，摒弃了开启式压缩机的轴封设计，从根源上降低了制冷剂泄漏的风险，同时缸体与电机壳体采用一体化铸造成型的壳体结构，既保证了整机的刚性，也减少了连接密封面的数量，降低了长期运行后的渗漏概率。压缩端采用多缸活塞式布局，配合阀板组件的合理配流设计，可实现稳定的排量输出，适配中温、低温等多类制冷工况需求，缸体外侧布置的散热鳍片结构，可在运行过程中通过自然对流带走部分缸体热量，避免压缩过程中缸温过高影响润滑油性能与制冷效率。

　　从安装边界来看，整机底部预留了三个带减震垫安装位的支脚，支脚的安装孔位间距、孔径尺寸均匹配商用制冷机组的通用安装基座标准，设计选型时可直接根据支脚坐标预留基座安装孔，无需额外做转接支架设计。整机的外接接口包含吸气口、排气口、视油镜接口、油压检测接口、接线盒进线口，所有接口的位置、朝向均按照制冷管路的常规布局设计，可减少管路弯折次数，降低管路流阻。接线盒布置在缸体侧上方的位置，做了防水防尘的密封结构设计，可适配机房、户外机组等多类安装环境的防护要求，避免冷凝水、灰尘进入接线端引发电气故障。

　　在功能特性上，这款机型内置了润滑油油路系统，曲轴运转时可通过油泵将润滑油输送到各活塞销、曲轴轴承、轴封等摩擦副位置，保证运动部件的润滑可靠性，缸体侧方设置的视油镜可直接观察油位高度，方便日常运维时快速判断油量是否正常。吸排气口均预留了法兰连接结构，可直接对接制冷系统的高低压管路，阀板组件采用可拆卸设计，后期运维时可直接拆解阀板清理积碳、更换阀片，无需完全拆解整机，降低了运维难度。电机部分与压缩腔共用壳体，低温的吸气回流制冷剂会先经过电机壳体带走电机运行产生的热量，再进入压缩腔完成压缩，既实现了电机的高效冷却，也提升了制冷剂的过冷度，一定程度上提升了整机的制冷效率。

　　建模过程中完整还原了所有零部件的装配关系，包括活塞连杆组件、曲轴、阀板、气缸盖、接线盒、支脚、油堵、视油镜等细节结构，所有配合面的公差、装配间隙均按照实际生产的工艺要求设置，可直接用于生成工程图纸、做装配干涉检查、模拟管路安装路径，也可用于制冷机组的三维布局设计，提前校核压缩机与冷凝器、蒸发器、储液器等周边部件的安装间隙，避免实际装配时出现管路干涉、检修空间不足的问题。对于制冷设备研发人员来说，这个模型可直接用于机组的结构布局优化，根据压缩机的接口位置调整管路走向，优化机组的整体尺寸，同时也可用于运维培训场景，直观展示压缩机的内部结构，帮助运维人员快速理解设备的工作原理与拆解流程。
