卧式管壳式冷凝换热设备结构设计

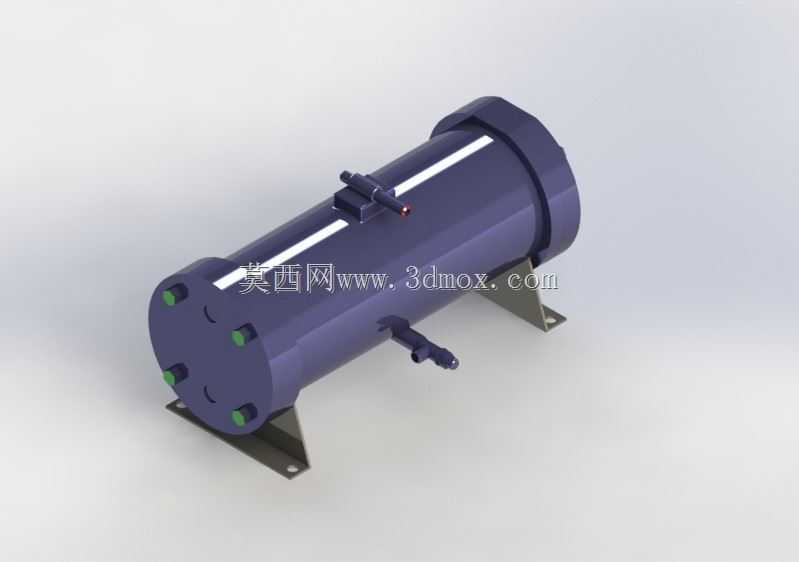

　　这款卧式管壳式冷凝设备，主要面向中小型制冷系统、工业冷却回路的换热工况设计，在商用冷柜机组、小型工业冷水机、液压站油冷回路中都能见到同结构产品的应用，核心作用是将回路中携带热量的气态工质通过管壁换热冷凝为液态，完成制冷循环里的放热环节。从结构设计逻辑来看，整体采用卧式圆柱筒体布局，相比立式同容积产品，卧式布置的重心更低，安装后整机运行的抗震性更好，对安装基面的承重要求更友好，同时卧式结构的管程流体流动阻力更小，能适配低扬程的循环泵组工况，降低配套动力的能耗。筒体两端采用端盖法兰密封结构，端盖上均布的紧固点位采用对称排布设计，在装配时可以按照对角顺序逐步拧紧螺栓，避免端盖受力不均导致密封垫片压偏泄漏，

　　端盖上预留的多个接口分别对应工质进出口、排污口、测压接口，不同口径的接口做了差异化的管径设计，能直观区分主回路与辅助回路的接口位置，减少现场装配的接错风险。筒体侧面设置的两组管接头，分别对应不凝性气体排放口与冷凝液输出口，位置选择在筒体侧面偏下的区域，既可以保证冷凝后的液态工质依靠重力自然汇集到输出口位置，避免积液影响换热效率，也能在设备停机维护时，通过侧面的排放口排空筒体内残留的工质与杂质，减少内部结垢的概率。底部的支撑脚采用L型折弯钣金结构，两个支撑脚沿筒体轴向对称布置，支撑脚的安装面开有长圆形安装孔，长孔的长度方向预留了3-5mm的安装调整余量，在现场安装时可以抵消安装基面的孔位加工误差，降低现场配装的难度；

　　支撑脚与筒体的连接采用满焊焊接工艺，焊缝位置做了圆弧过渡处理，既可以减少焊接应力集中，也能避免直角焊缝位置积存冷凝水导致锈蚀。筒体顶部设置的阀组接口，用于连接安全泄压阀与温度传感器，接口位置选在筒体顶部的中心区域，能够准确采集筒体内气态工质的实时参数，当筒体内压力超过设定阈值时，泄压阀可以直接向上排放泄压，避免高压介质喷向周边的管线与操作人员。从安装边界来看，该设备的整体轴向长度适配1米以内的安装空间，径向直径控制在300mm级别，安装基面需要预留至少两侧各150mm的操作空间，用于端盖螺栓的拆装与日常维护，设备的进出口管线连接时需要预留柔性补偿段，避免设备运行时的振动传递到外部管路上，导致管线接头松动泄漏。在换热结构的设计上，

　　筒体内的换热管采用正三角形排布，相比正方形排布，正三角排布可以在相同筒径下布置更多的换热管，提升单位容积的换热面积，换热管与端管板的连接采用胀接加密封焊的双重工艺，既可以保证换热管与管板的连接强度，承受工质反复冷热变化带来的应力冲击，也能避免管程与壳程之间的工质串漏。端盖内部的分程隔板将管程分为两个流程，让冷却介质在管内往返流动，延长介质的换热路径，提升换热的充分度，分程隔板与端盖之间采用嵌入式密封槽设计，密封垫片嵌入槽内后不会被流体冲蚀移位，长期运行也不会出现分程短路的问题。在实际选型应用中，这类结构的冷凝设备适配氟利昂类、乙二醇水溶液等多种常用换热工质，工作压力覆盖1.6MPa-2.5MPa的常规中低压工况，筒体外部可以根据使用场景选择做保温层包覆，减少冷量损耗，在低温工况下使用时，支撑脚与安装基面之间可以加装隔热垫片，避免冷桥传导导致安装基面结露冻胀。
