辊料自动裁切加工专用设备结构设计

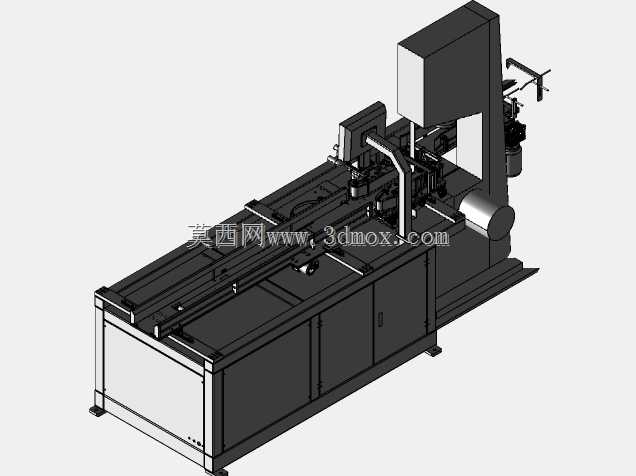

　　在卷材类物料的批量裁切加工场景中，传统人工送料配合单台锯切设备的作业模式，始终存在送料精度波动大、重复定位误差累积、操作人员劳动强度高、锯切过程安全防护不足等痛点，这类问题在金属卷材、硬质塑胶卷材、复合型材卷材的定长裁切工序中尤为突出，不少加工车间为了匹配连续生产节拍，往往需要安排2-3名操作人员配合完成上料、送料定位、锯切、出料转运的全流程，不仅人力成本居高不下，人工操作带来的尺寸偏差还会造成后续工序的拼接、装配余量不均，产生不必要的物料损耗。这套辊料自动裁切设备的三维结构设计，正是针对这类连续卷材定长裁切的实际生产需求搭建，整体采用卧式长床身布局，将送料机构、定位压紧单元、锯切主机、出料承托段沿物料进给方向同轴排布，从结构根源上避免了偏载带来的裁切端面倾斜问题。床身主体采用方管焊接框架搭配加厚钢板蒙皮的结构，内部预留了电气元件安装腔与液压管路走线空间，底部设置可调式支撑脚杯，可适配车间地面的平整度偏差，安装时不需要额外浇筑复杂的设备基础，只要保证地面承重满足设备满载运行要求即可完成就位。送料段采用伺服驱动的夹送辊组搭配侧向导轮结构，夹送辊的压紧力可根据待加工卷材的表面硬度、厚度做自适应调整，既不会因为压力过大造成卷材表面压痕损伤，也不会因为压力不足出现送料打滑、进给尺寸偏差的问题；侧向导轮沿送料路径等间距排布，可根据卷材的幅宽调整导轮的间距，保证长距离送料过程中卷材始终沿进给中心线运行，不会出现跑偏蹭边的情况。

　　定位压紧单元设置在锯切工位的进料侧与出料侧，采用垂直下压的压块结构，压块接触物料的面粘贴有防滑耐磨胶层，当送料机构将卷材输送到预设裁切长度位置时，两侧压块同步下压将物料完全锁止，避免锯切过程中物料窜动导致的锯带崩齿、裁切端面不平整问题。锯切主机采用立式带锯结构，锯架的进给行程通过直线导轨做导向，进给速度可根据待加工物料的材质特性做参数匹配，针对不同硬度的金属卷材、塑胶卷材调整合适的下刀速度，既能保证锯切端面的光洁度，也能有效延长锯带的使用寿命；锯切区域设置有全封闭的防护外罩，仅预留物料进出的开口，锯切过程中产生的切屑会顺着罩体内部的导屑槽落入下方的集屑抽屉，方便日常清理维护，同时防护结构也能避免锯带断裂、切屑飞溅带来的安全隐患。

　　设备的出料段设置有自由辊筒承托平台，裁切完成的定长料段会顺着辊筒面滑落到接料位置，不需要操作人员手动在锯切工位接取物料，进一步降低作业过程的安全风险。从结构设计的细节来看，这套设备的所有运动副都预留了润滑注油点位，日常维护时不需要拆解外部护罩即可完成润滑保养；锯带的张紧机构采用手动快速张紧结构，更换锯带时只需要扳动张紧手柄即可完成锯带的拆卸与安装，大幅减少设备停机维护的时间。设备的整体安装边界沿送料方向的长度可根据用户常用的最大裁切长度做适配调整，标准配置下可满足6米以内定长尺寸的裁切需求，床身宽度控制在1.2米左右，加上操作侧的维护空间，整体占地宽度不超过2.5米，不会占用过多的车间生产面积。在实际生产适配中，

　　这套设备可对接前端的卷材开卷机，实现从开卷、送料、定长裁切到出料的全流程连续作业，不需要中间环节的人工转运干预，相比传统人工辅助裁切的作业模式，加工效率可提升3倍以上，裁切长度的重复定位精度可控制在±0.5mm以内，完全能满足多数型材加工、五金制品加工、塑胶构件加工场景的尺寸精度要求。设计过程中针对不同物料的裁切特性，在锯切主机的安装位置预留了冷却管路接口，针对金属材质裁切时可接入切削液冷却系统，降低锯带工作温度，减少锯带磨损；针对塑胶类材质裁切时，可拆除冷却管路，选配专用的细齿锯带即可避免裁切端面出现熔融毛边的问题。整个设备的结构没有采用复杂的特殊定制构件，大部分传动件、导向件都选用工业通用标准件，后续设备运维过程中的配件采购、更换都十分便捷，不会因为特殊定制件的供货周期影响生产进度。
